可编程角度传感器电子元器件结构设计

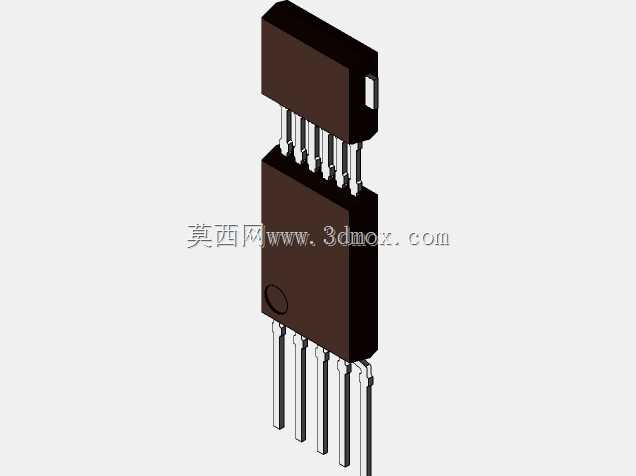

　　在工业自动化产线的转角位置检测、汽车底盘转角信号采集、工程机械执行件角度反馈场景里，这类可编程角度传感器是信号采集链路里的核心前端部件，区别于传统固定量程的角度检测元件，它可以根据实际工况的检测范围、输出信号斜率做现场编程适配，不用更换硬件就能匹配不同行程的转动检测需求，大幅降低了设备备件的品类储备压力。从结构设计上看，这款器件采用了双列直插式的引脚布局，主体分为上下两个塑封腔体，中间通过金属引脚实现电气连接，上方的腔体内部集成了磁敏检测核心与可编程存储单元，下方腔体主要承担引脚固定、焊接应力释放的作用，引脚采用标准2.54mm间距设计，既可以直接插装在PCB板上做波峰焊焊接，也能搭配对应的插座做插拔式安装，方便后期维护更换。

　　做三维建模的时候，首先要确认塑封本体的拔模角度，因为这类器件都是注塑成型生产，外壳的拔模斜度控制在1.5度左右，既方便脱模，也不会在安装时和周边器件产生干涉；引脚的折弯半径要符合电子元器件的通用规范，不能出现直角折弯避免应力集中导致引脚断裂，引脚伸出塑封本体的长度控制在合理范围，既要保证焊接时能穿过PCB板有足够的焊锡附着长度，也不能过长导致焊接后引脚露出部分碰到相邻走线造成短路。实际选型安装的时候，要注意器件的检测面朝向，这款传感器是基于磁阻效应工作，检测端正对外部磁钢的安装位置偏差不能超过1.5mm，轴向角度偏差控制在5度以内才能保证检测精度，所以建模时特意在上方塑封腔体的侧面做了一个小的定位缺口，和PCB板上的丝印标识对应，

　　避免生产组装时插反方向导致功能失效。塑封本体的表面做了细微的磨砂纹理处理，既可以提升注塑件的外观质感，也能减少生产过程中表面划伤的概率，下方腔体侧面的圆形凹点是注塑成型时的顶针位置，建模时保留这个特征，能让模型和实际量产器件的外观完全一致，方便结构工程师做PCB布局的时候做干涉检查，不会因为模型简化导致实际组装时出现器件和周边结构件碰擦的问题。在做设备布局的时候，这类直插封装的器件要和周边的电解电容、功率电阻等发热器件保持至少3mm的间距，避免长期工作时热量传导到传感器内部，导致可编程存储单元的参数漂移，影响角度检测的精度；引脚的焊接温度要控制在260度以内，焊接时间不超过5秒，建模时还原了引脚的金属材质厚度，

　　能帮助工艺工程师提前评估焊接时的热量传导情况，优化波峰焊的温度曲线。不同于贴片封装的角度传感器，这款直插式的结构抗震性能更好，在工程机械、农业设备这类振动较大的应用场景里，引脚和PCB的焊接点能承受更大的振动冲击，不会出现虚焊脱落的问题；上下分体式的塑封结构，也能在器件受到外力磕碰时，通过中间引脚的微小形变吸收冲击力，保护内部的检测芯片不受损坏。做三维结构评审的时候，要重点检查两个塑封腔体的同轴度，中间连接的引脚要保证平行度，不然插件的时候会出现引脚对不准PCB孔位的问题，导致组装效率下降；上方腔体的定位缺口尺寸要和行业通用的封装标准保持一致，兼容现有自动化插件设备的供料轨道，不用额外调整设备参数就能直接上线生产。在实际应用中，这类可编程角度传感器可以替代传统的电位器式角度检测元件，没有接触磨损的问题，工作寿命是电位器的十倍以上，编程后的参数存储在内部非易失性存储单元里，掉电后不会丢失，设备重新上电就能直接进入工作状态，不需要重新校准，非常适合用在长期连续运行的工业设备上。建模过程中对所有的安装边界尺寸都做了公差匹配，塑封本体的长宽高尺寸、引脚间距、引脚直径都按照量产器件的实际公差带做了标注，结构工程师在做PCB布局和结构件设计的时候，可以直接调用模型做装配检查，不用再反复核对器件手册的尺寸参数，减少设计阶段的出错概率。
