阿尔法罗密欧四缸发动机曲轴结构设计

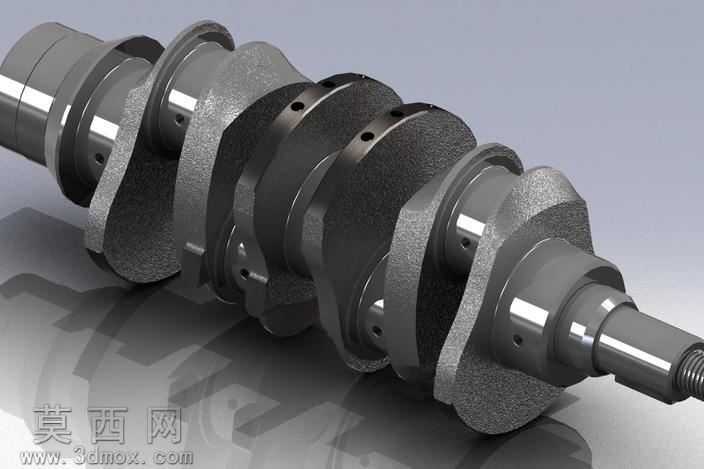

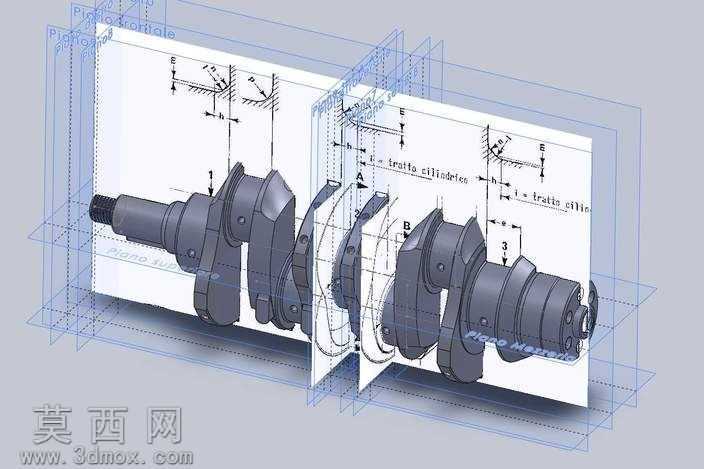

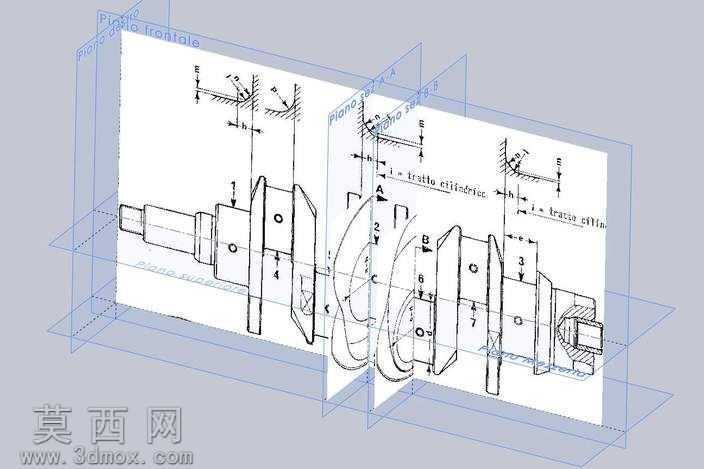

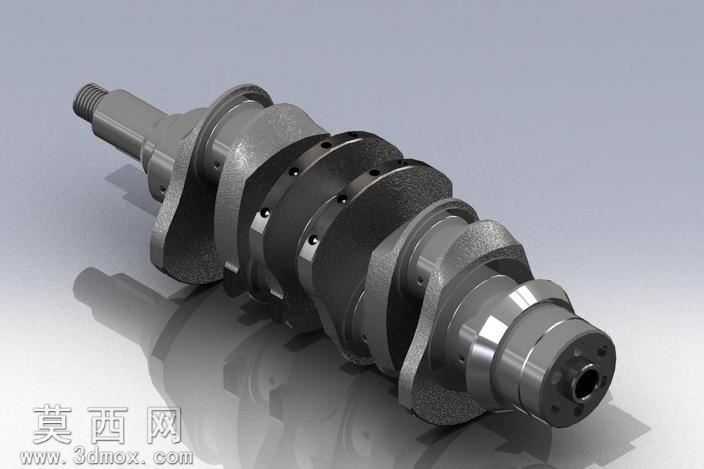

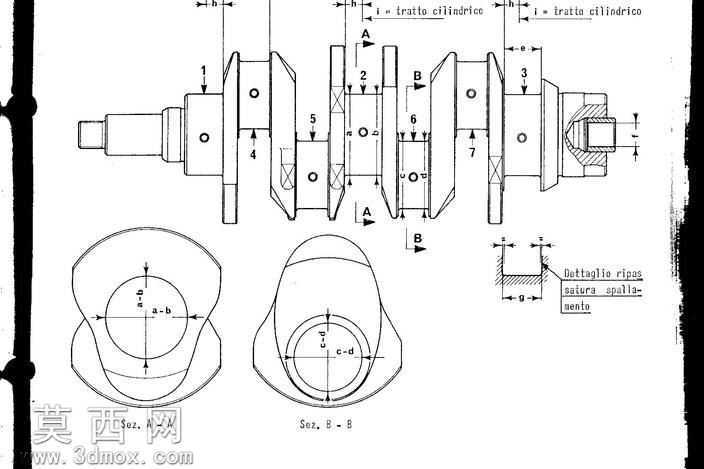

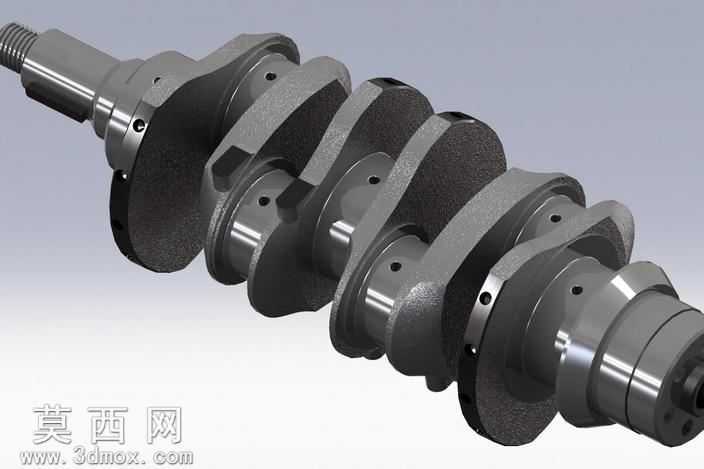

本作品为阿尔法罗密欧四缸拳击手发动机的曲轴三维建模成果，建模过程严格参照原厂工程图纸的尺寸标注与结构规范，在三维建模软件中完成全参数化构建。建模初期先梳理曲轴的整体布局逻辑，拳击手发动机的曲轴采用平面曲拐布置，对应水平对置四缸的点火顺序与做功间隔，四个曲拐分别对应四个气缸的连杆安装位，相邻曲拐的夹角设计匹配水平对置引擎的动平衡要求，避免运转过程中产生额外的惯性力。建模时优先构建曲轴的主轴颈基准轴，以主轴颈的公共轴线为全局定位基准，依次绘制各曲拐的曲柄销、平衡块轮廓，平衡块的异形轮廓严格复刻图纸中的截面形状，通过多截面实体、凸台拉伸、旋转切除等特征完成主体结构搭建，对曲轴上的润滑油道、定位销孔、端部连接螺纹、油封安装位等细节特征逐一还原，油道的走向与孔径严格匹配图纸标注，保证润滑油路的连通性符合实际润滑需求。材质设置阶段参考量产发动机曲轴的常用材质，赋予模型锻钢材质属性，调整材质的金属粗糙度、反光度参数，还原锻钢件经机加工后的表面质感，对轴颈的精加工面与平衡块的非加工面设置差异化的材质表现，区分不同加工区域的表面状态。结构设计上充分考虑拳击手发动机的受力特性，曲拐与主轴颈的过渡圆角严格按照图纸尺寸建模，避免应力集中问题，端部的动力输出端结构匹配变速箱连接法兰的安装尺寸，前端的皮带轮安装位、正时机构驱动位的尺寸精度控制在合理公差范围内，保证装配兼容性。渲染阶段采用正交视角与剖面视角结合的展示方式，既呈现曲轴的整体外形轮廓，也通过剖面展示内部油道的连通结构，搭配工程图式的标注辅助说明各部位的尺寸关系，完整还原这款经典水平对置发动机核心部件的结构特点，可用于发动机结构教学、改装方案验证、零部件逆向开发参考等场景，模型的特征树保留完整建模步骤，可根据需求调整尺寸参数适配不同排量的同构型发动机设计。
