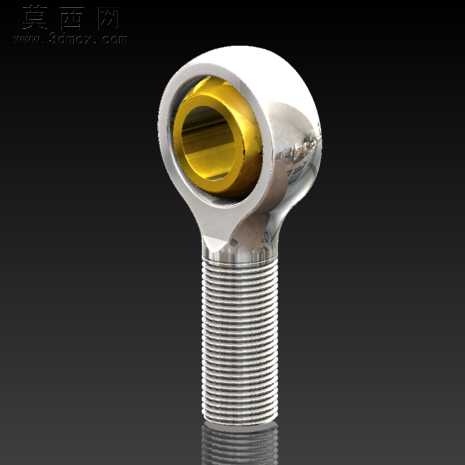

带黄铜衬套3/4英寸杆端关节轴承

本模型为3/4英寸规格杆端关节轴承，采用三维建模软件完成全参数化设计，建模过程严格遵循机械设计标准，对杆端外螺纹、球头内腔、黄铜衬套等核心结构进行1:1还原，保证各部件尺寸精度符合实际加工与装配要求。建模阶段首先通过旋转特征构建杆端主体的外轮廓与外螺纹段，螺纹牙型采用标准公制/英制螺纹参数生成，确保螺纹连接的通用性；球头铰接腔体采用回转切除特征完成基础造型，预留衬套安装的配合公差，保证衬套压装后无松动、转动顺滑。材质与渲染环节，杆端主体采用轴承钢金属材质，渲染时调整金属粗糙度参数，还原抛光金属件的高光反射与细腻金属质感，表面添加轻微的环境反射效果，模拟真实金属件的表面光泽；内部黄铜衬套单独赋予黄铜材质，调整材质的漫反射与金属度参数，还原黄铜特有的暖金色金属光泽，与银色杆端主体形成鲜明视觉区分，清晰展现部件的装配层次。结构设计上，该杆端关节轴承采用杆端外螺纹实现与外部构件的刚性连接，球头内部镶嵌黄铜衬套，相比无衬套的纯金属铰接结构，黄铜材质具备优异的自润滑性能与耐磨特性，可有效降低铰接转动过程中的摩擦损耗，提升部件的使用寿命与负载能力，同时黄铜衬套可单独更换，降低后期维护成本。设计过程中重点优化了球头与衬套的配合间隙，既保证铰接件可实现一定角度范围内的多方向摆动，满足不同工况下的角度补偿需求，又避免间隙过大导致的连接晃动，保证传动精度。模型完成后通过装配干涉检查，确认各部件无装配冲突，转动副运动顺畅无卡顿，可直接用于机械传动机构的虚拟装配验证、运动仿真演示，也可作为机械设计教学、五金配件选型参考的数字化模型使用。
