末端开放型铆接螺母三维设计

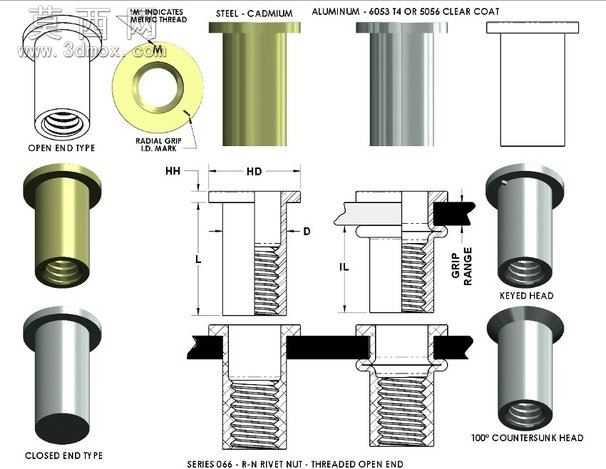

本模型为末端开放型铆接螺母，是薄板连接场景中常用的内螺纹紧固件，建模过程严格遵循系列铆螺母的尺寸规范，完整还原了该类紧固件的全部结构特征。建模阶段以参数化设计思路搭建特征树，首先绘制法兰端的截面轮廓，通过拉伸命令生成带限位法兰的主体基体，针对法兰端面的径向防滑压痕区域，采用环形阵列的方式排布细小的凸台特征，还原实物安装时的防滑咬合结构；主体柱身部分严格区分光杆定位段与内螺纹段的长度比例，内螺纹特征按照标准公制螺纹的牙型参数绘制，通过螺旋扫描命令生成完整的螺纹牙型，确保螺纹段的啮合尺寸符合装配公差要求。模型同时还原了不同材质版本的外观差异，钢制镀镉版本的柱身做了金属镀层的质感处理，铝合金版本做了本色氧化的哑光金属质感区分，不同头型的变体结构也在模型中做了对应呈现，包括键止动头、100度沉头等不同结构形式，完整覆盖该系列铆螺母的常用规格形态。结构设计上充分考虑铆接工艺的实际需求，柱身的薄壁区域做了均匀的壁厚处理，确保铆接变形时柱身能够均匀膨胀，在被连接件背面形成可靠的铆接凸缘，法兰端的直径与厚度参数经过匹配校核，能够在安装时提供足够的压紧支撑面，避免铆接过程中法兰压入薄板造成安装失效。模型的细节处理兼顾了工程实用性与展示效果，所有锐边位置都做了符合五金件加工规范的微小倒角，避免实际加工中出现锐边割手、应力集中的问题；内螺纹的起始端做了引导锥角设计，方便装配时螺栓的顺利导入，柱身末端的开放端口做了平齐处理，适配长螺栓穿过的使用场景。整体建模逻辑贴合实际生产的加工流程，所有特征均可直接导出用于工程出图、装配干涉校验以及3D打印样件验证，能够为薄板连接结构的设计选型、装配模拟提供精准的三维模型支撑，帮助设计人员快速完成铆接结构的方案搭建与验证工作。
