木质落地式卡戎音箱箱体结构设计方案

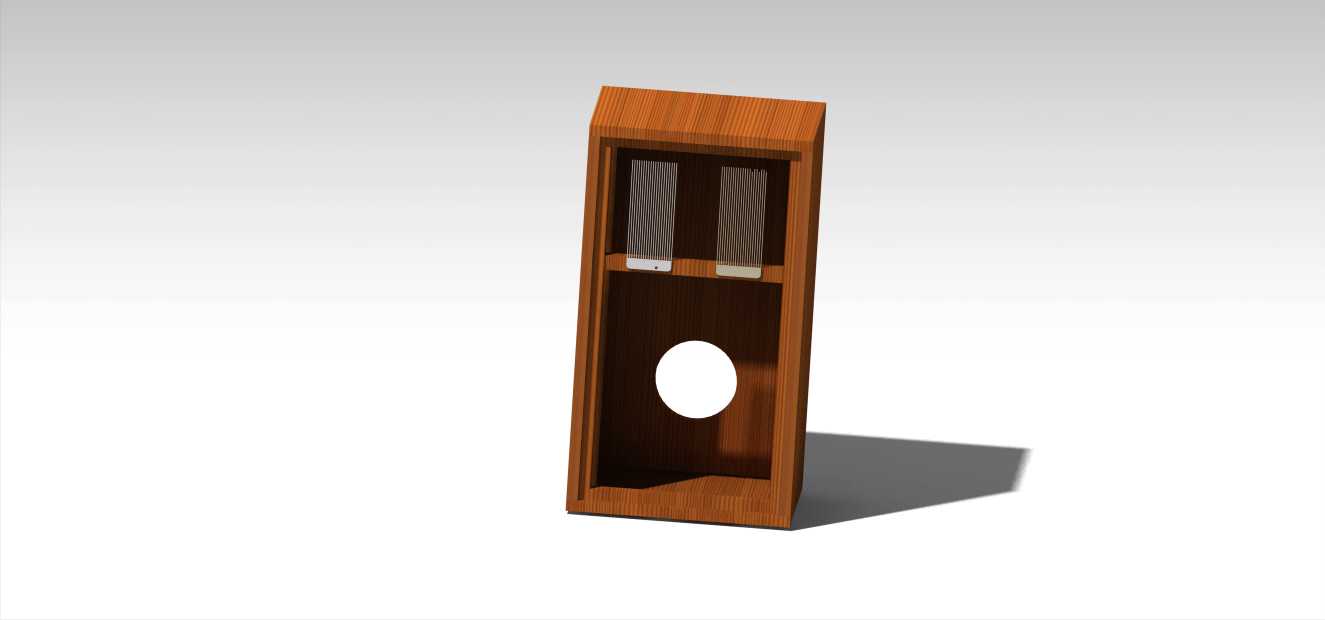

　　该结构为落地式音箱的木质箱体设计，主要面向DIY音频爱好者、小型音频设备工坊的自制场景，可直接用于家庭影音系统的主音箱搭建，适配常规尺寸的中低音单元与高音单元安装需求。从结构设计逻辑来看，箱体采用立式窄面宽纵深的布局，能够有效减少桌面摆放的空间占用，同时纵深方向的延伸可以为低音单元提供足够的腔体容积，避免小容积带来的低频发闷、弹性不足问题。箱体上部预留两个独立的高音单元安装位，每个安装位都设计了内嵌的固定台阶，安装时可直接将单元卡入台阶后通过侧边的紧固件锁定，不需要额外制作安装法兰，降低加工难度。下部的大尺寸圆形开孔为中低音单元的安装位，开孔边缘做了45度倒角处理，能够减少单元工作时的气流衍射，降低声染色问题。

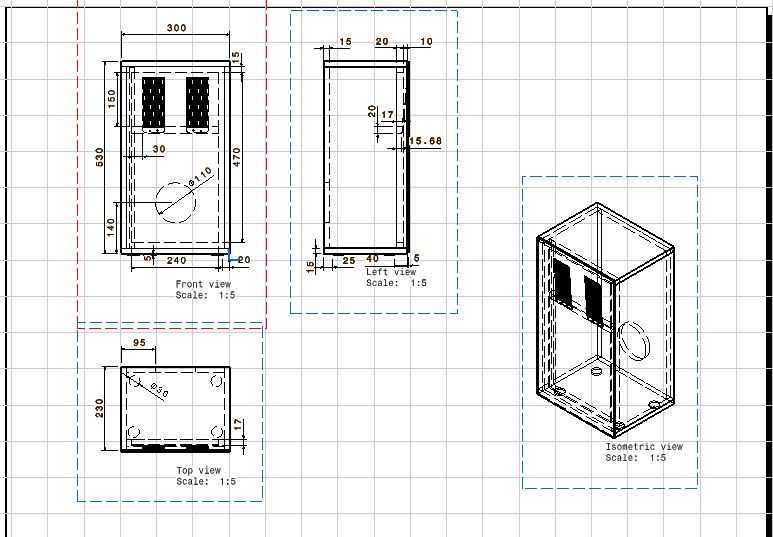

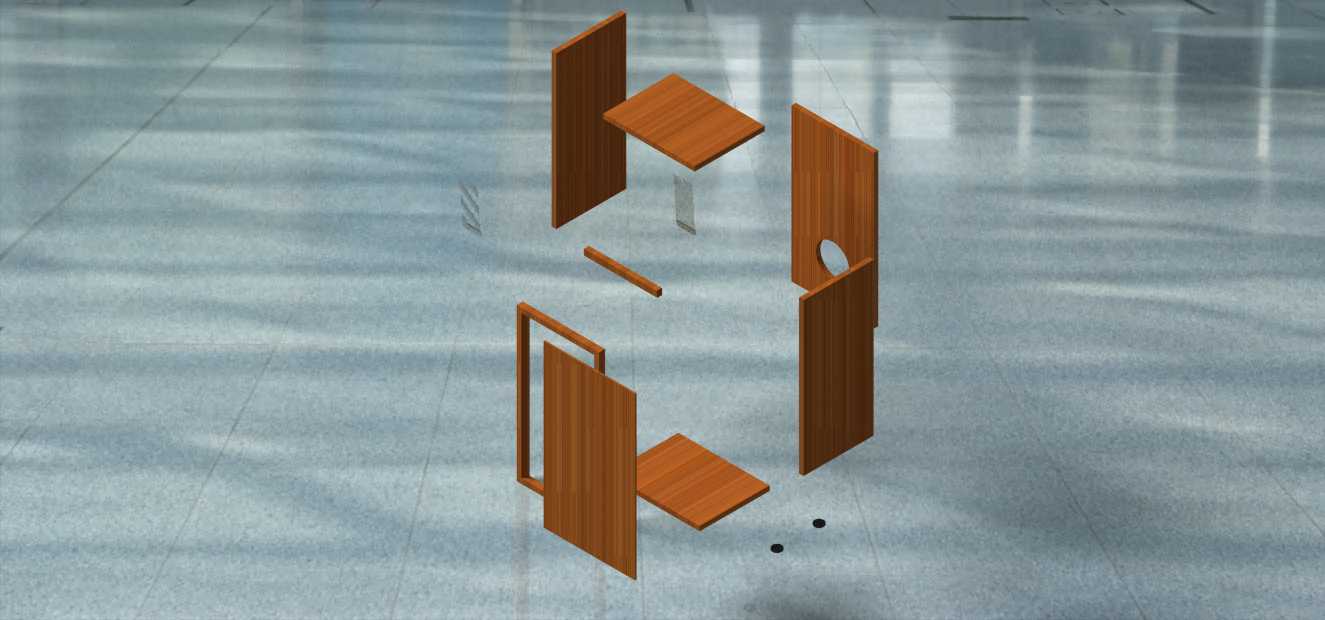

　　箱体底部预留了一定高度的空腔，既可以作为倒相结构的延伸腔，也能填充吸音棉调整低频阻尼，同时抬高单元位置，让听音位与高音单元的轴向更贴合日常坐姿的人耳高度，优化听感指向性。从安装边界来看，箱体整体采用拼装式结构，所有板材的拼接处都设计了直角企口，拼接时可以直接涂胶粘合，也可以通过自攻螺钉从板材外侧锁入固定，企口结构能够保证拼接的垂直度，避免组装后出现箱体歪斜、接缝漏声的问题。板材选用常规密度的中密度纤维板或者实木板均可，加工时只需要按照图纸裁切对应尺寸的板材，开出对应的单元开孔与拼接企口即可完成主体加工，不需要复杂的曲面铣削工艺，普通的台锯、开孔器就能完成全部加工工序。设计时预留了尺寸调整余量，使用者可以根据自己选用的单元实际参数、

　　摆放空间的大小，等比例缩放箱体的长宽高尺寸，也可以根据实际选用的倒相管长度调整下部空腔的深度，适配不同的声学调校需求。箱体的外表面可以直接粘贴木皮、喷涂木器漆做外观处理，也可以包裹皮革、布艺做个性化装饰，不需要额外设计外观装饰件，主体结构本身就具备规整的外观基础。在实际组装过程中，需要注意拼接处的密封处理，所有接缝在粘合后都要通过密封胶填补缝隙，避免箱体漏气影响低频表现，单元安装时也要在单元与箱体的接触位置加装密封泡棉条，进一步提升气密性。该结构没有复杂的异形曲面，建模过程中可以通过基础的拉伸、切除命令完成全部特征创建，各部分的尺寸标注清晰，加工公差控制在0.5mm以内即可保证组装精度，不需要高精度的数控加工设备，手工制作的容错率较高，适合非专业加工厂的个人制作者完成制作。
