长椅轮毂齿轮活塞运动结构练习素材

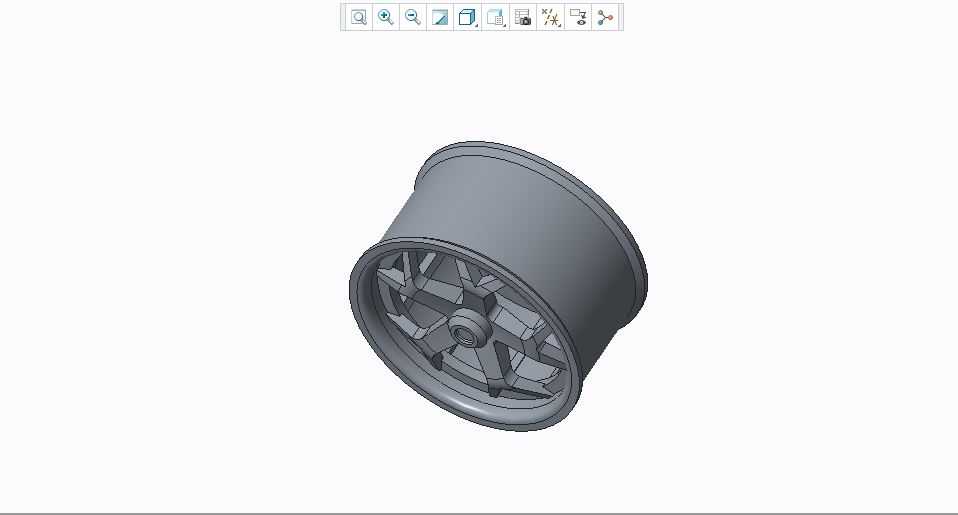

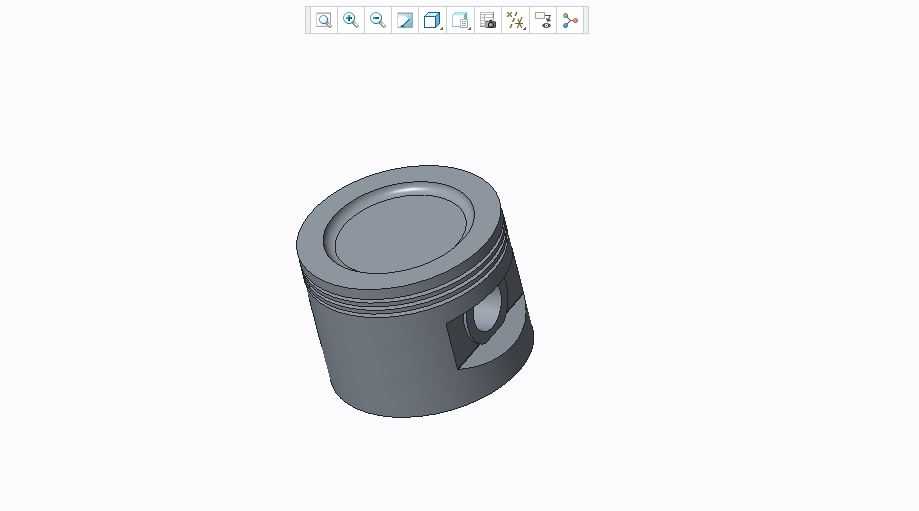

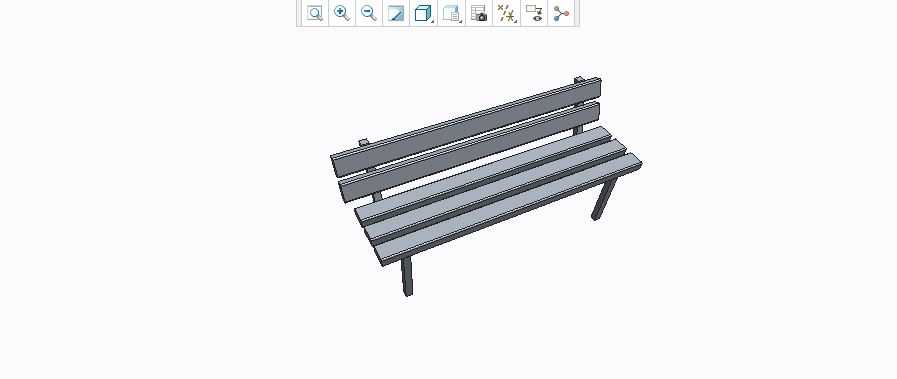

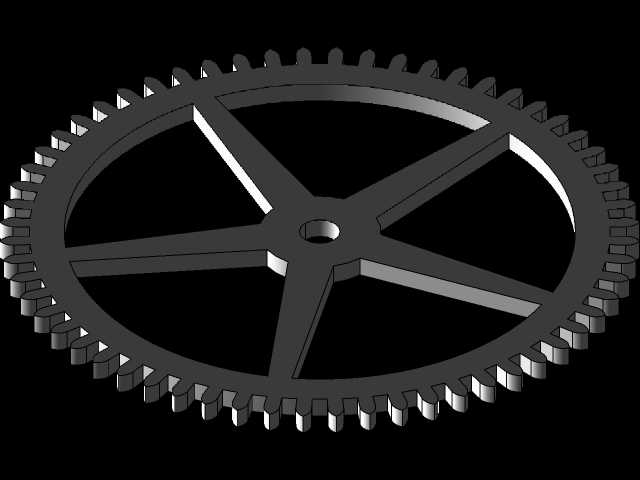

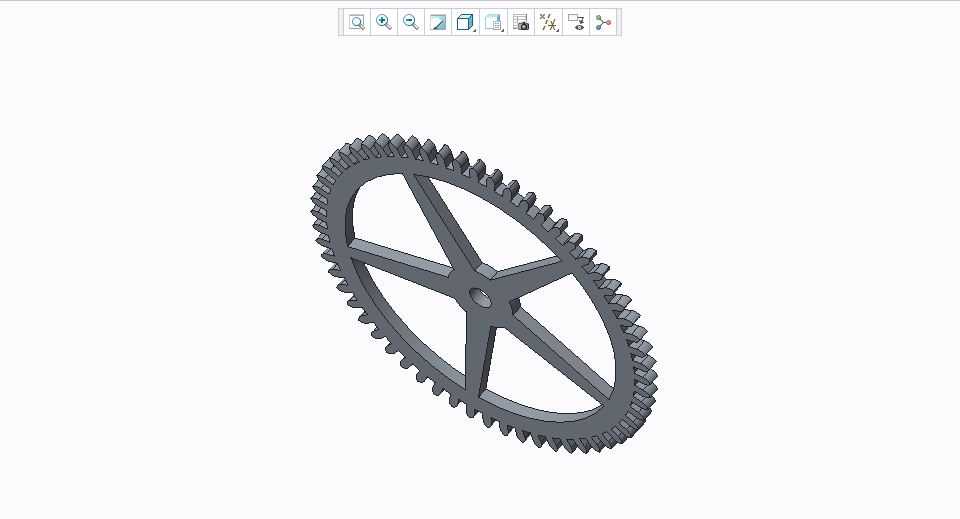

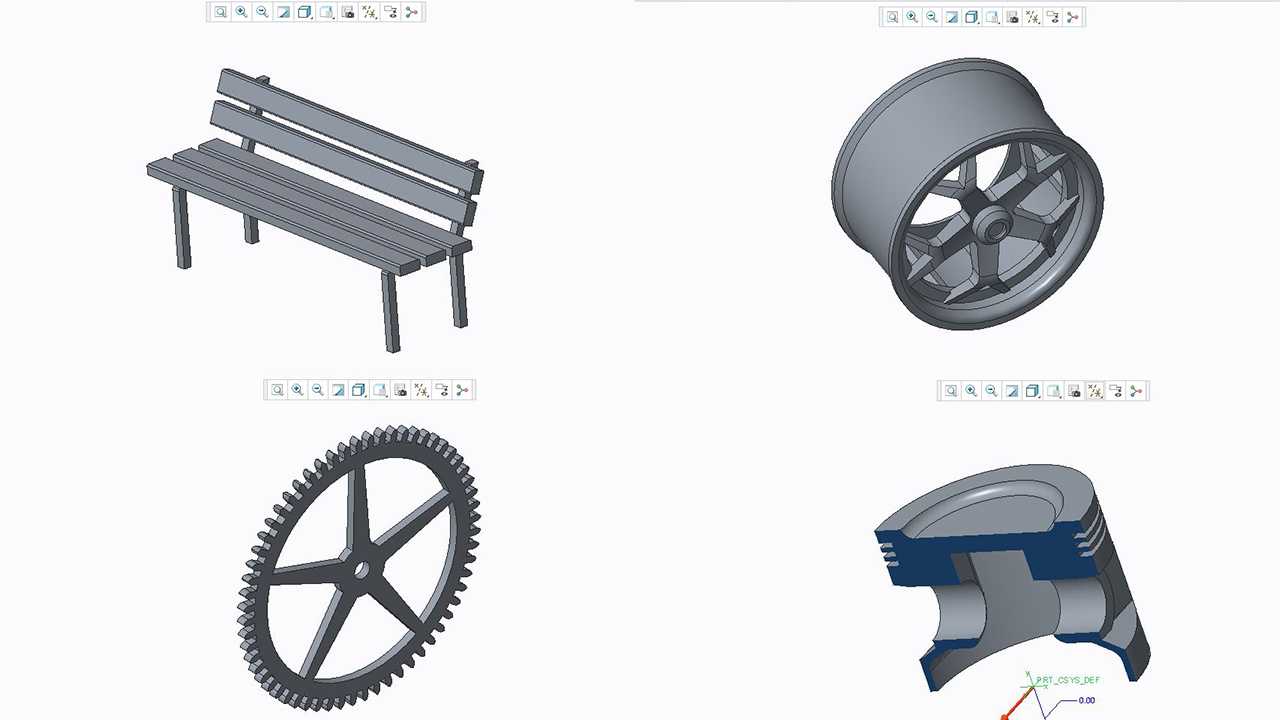

本次整理的几组三维结构，覆盖民用设施、交通部件、传动构件、动力组件四个常见机械应用场景，可作为结构设计入门阶段的运动仿真练习参照。公共休闲长椅的结构设计，核心考量户外长期使用的承重稳定性，座板与靠背采用等距排布的长条型材结构，既保证落座时的受力均匀分散，也能在降雨后快速排走积水避免结构锈蚀，四条支撑腿采用等截面直杆设计，安装时需保证腿部落脚点处于同一水平基准面，单腿垂直承重偏差需控制在合理区间，避免长期受力不均出现连接部位松动，椅身整体宽度适配两到三人同时落座的使用需求，靠背的倾斜角度贴合人体倚靠的自然姿态，连接部位采用嵌入式卡合加紧固件的组合方式，减少外露突出件避免剐蹭风险。乘用车轮毂的结构设计，重点平衡轻量化需求与结构强度，轮辐采用多辐条对称排布结构，辐条截面做渐变厚度处理，靠近轮心位置厚度更大以传递轮轴输出的扭矩，靠近轮辋位置逐渐收薄以降低整体转动惯量，轮辋的边缘做卷边强化处理，适配轮胎安装的密封边界，轮心的安装孔位按照标准节圆直径排布，保证与车辆半轴的安装同轴度，轮毂整体的转动平衡精度直接影响车辆行驶的平稳性，设计时需对各辐条的质量分布做对称校核，避免高速转动时出现径向跳动。传动齿轮的结构设计，核心是保证动力传递的平稳性与啮合精度，轮齿的齿廓采用标准渐开线曲面，保证啮合过程中传动比恒定，轮辐采用五辐对称结构连接齿圈与中心轮毂，既减轻齿轮自身重量，也能保证转动过程中的结构刚度，中心孔的尺寸适配对应直径的传动轴，键槽位置按照传动扭矩的大小设计合理的深度与宽度，齿轮的厚度需匹配啮合副的齿宽，保证啮合接触面积满足传动载荷要求，安装时需保证两啮合齿轮的中心距偏差在公差范围内，避免出现卡滞或啮合间隙过大的问题。内燃机活塞的结构设计，重点满足往复运动的密封与导热需求，活塞头部设计有多道环槽，分别安装气环与油环，气环负责密封燃烧室的高压燃气，油环负责刮除缸壁上多余的润滑油，活塞裙部做型线修正，适配热态下的膨胀变形，避免工作过程中出现拉缸问题，活塞销孔的位置与活塞重心保持同轴，保证往复运动的惯性力平衡，活塞整体的高度需匹配对应气缸的行程，保证上下止点位置的压缩比符合设计要求，裙部的导向面与气缸壁保持合理的配合间隙，兼顾运动顺畅性与密封效果。
