F1赛车迈凯伦梅赛德斯前翼结构设计

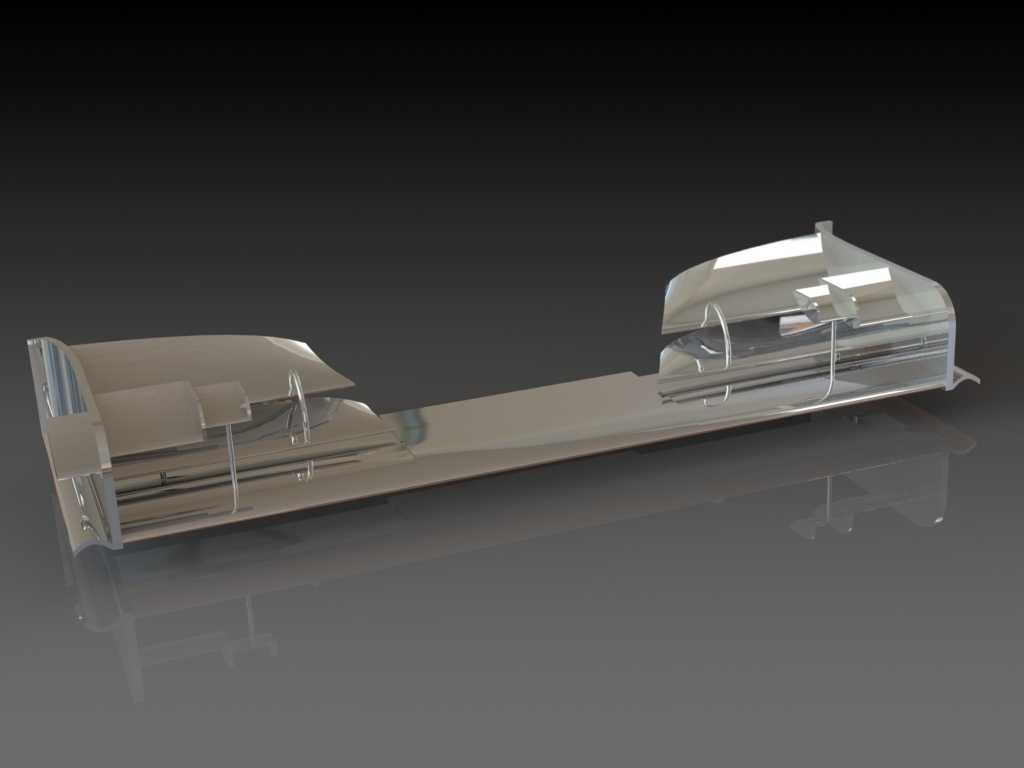

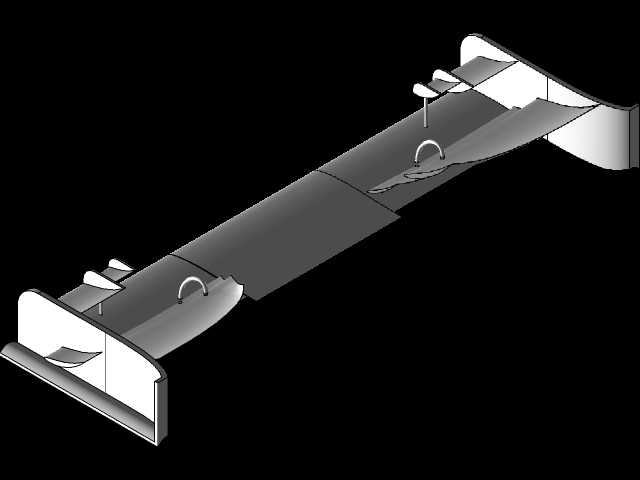

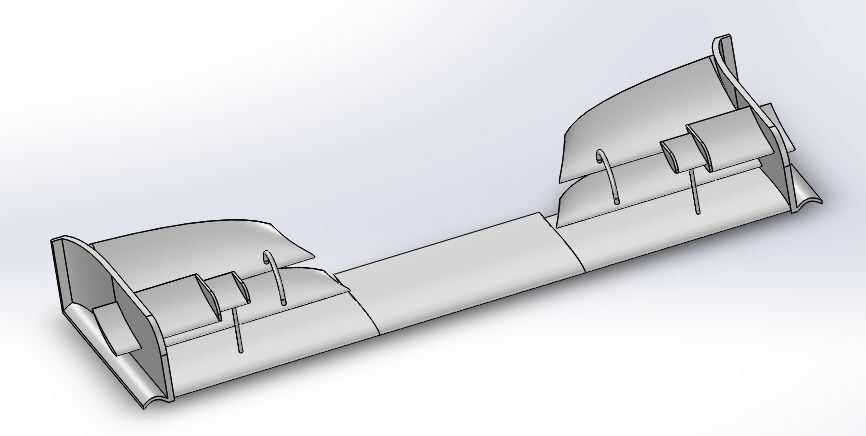

　　该前翼部件为方程式赛车前端核心气动组件，其设计参考迈凯轮梅赛德斯赛车的实际前翼构型，主翼采用LWK7910翼型，附属翼片采用NACA9510翼型，整体结构严格遵循国际汽联2014赛季技术规则中对前翼高度、宽度的边界约束，适配对应规格方程式赛车的前端安装点位。从实际赛事应用场景来看，前翼是赛车行驶过程中最先接触来流的气动部件，承担着梳理车头前部气流、为前轮提供下压力、引导气流流向车底扩散器与侧箱区域的核心作用，其气动效率直接影响赛车直道尾速与弯道抓地力表现。设计过程中，首先明确安装边界：前翼整体宽度需匹配赛车前轮轮距，安装点位于前鼻锥前端的固定支座上，翼面高度需满足规则要求的离地间隙限制，避免行驶过程中翼片与赛道表面发生剐蹭，

　　同时预留碰撞溃缩的变形空间，满足赛事安全结构要求。主翼板作为核心承载结构，采用大弦长低速翼型，在赛车100-300km/h的常规行驶速度区间内，能够产生稳定的下压力，同时将气流向两侧分流，减少前轮转动带来的乱流干扰；上层的多层副翼与端板结构，主要用于调整不同车速下的下压力平衡，端板上的导流槽能够将前轮外侧的气流梳理后导向车侧，避免气流卷入前轮后方形成湍流增大阻力。附属的NACA翼型小翼片，布置在主翼上方的特定位置，用于产生局部涡流，延迟主翼面的气流分离，提升大攻角工况下的气动稳定性，避免高速制动与转向时前翼失速导致下压力骤降。结构设计上，翼片内部预留了加强筋布置空间，在保证翼型曲面精度的前提下降低整体重量，

　　安装接口采用快拆式定位结构，能够在赛事维修站中快速完成更换，适配赛事中碰撞损坏后的快速抢修需求。从建模逻辑来看，所有翼面的曲面均通过翼型坐标点放样生成，保证翼型截面的气动精度，端板与翼片的连接位置做了圆角过渡，避免应力集中同时减少气流在连接位置的分离损失，整体模型的曲面连续性满足气动仿真的网格划分要求，可直接导入流体仿真软件进行风洞模拟计算，也可作为缩比模型风洞试验的加工参考。
