立式家用嵌入式洗碗机三维结构设计

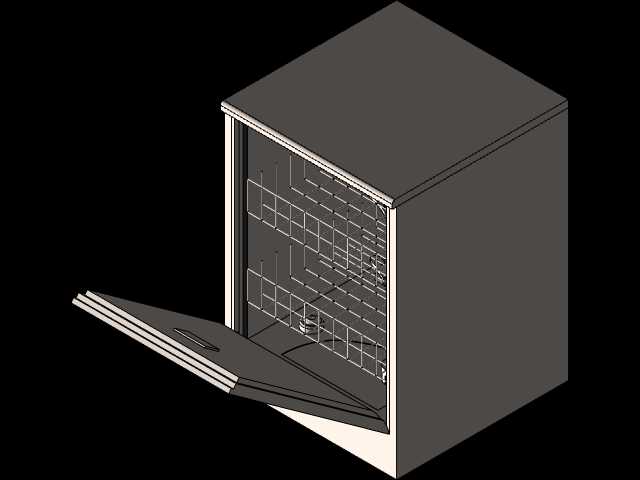

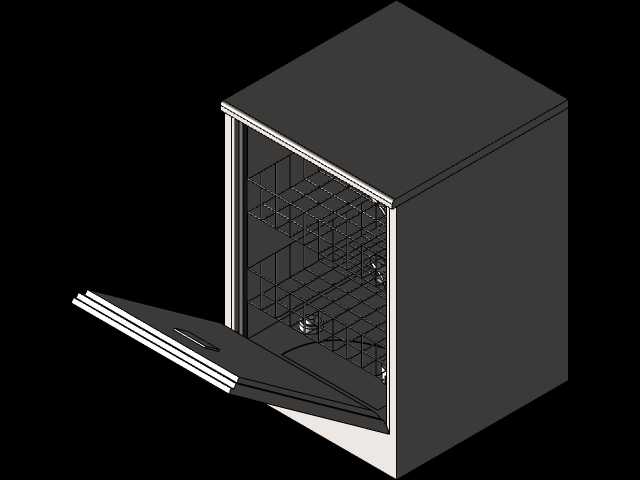

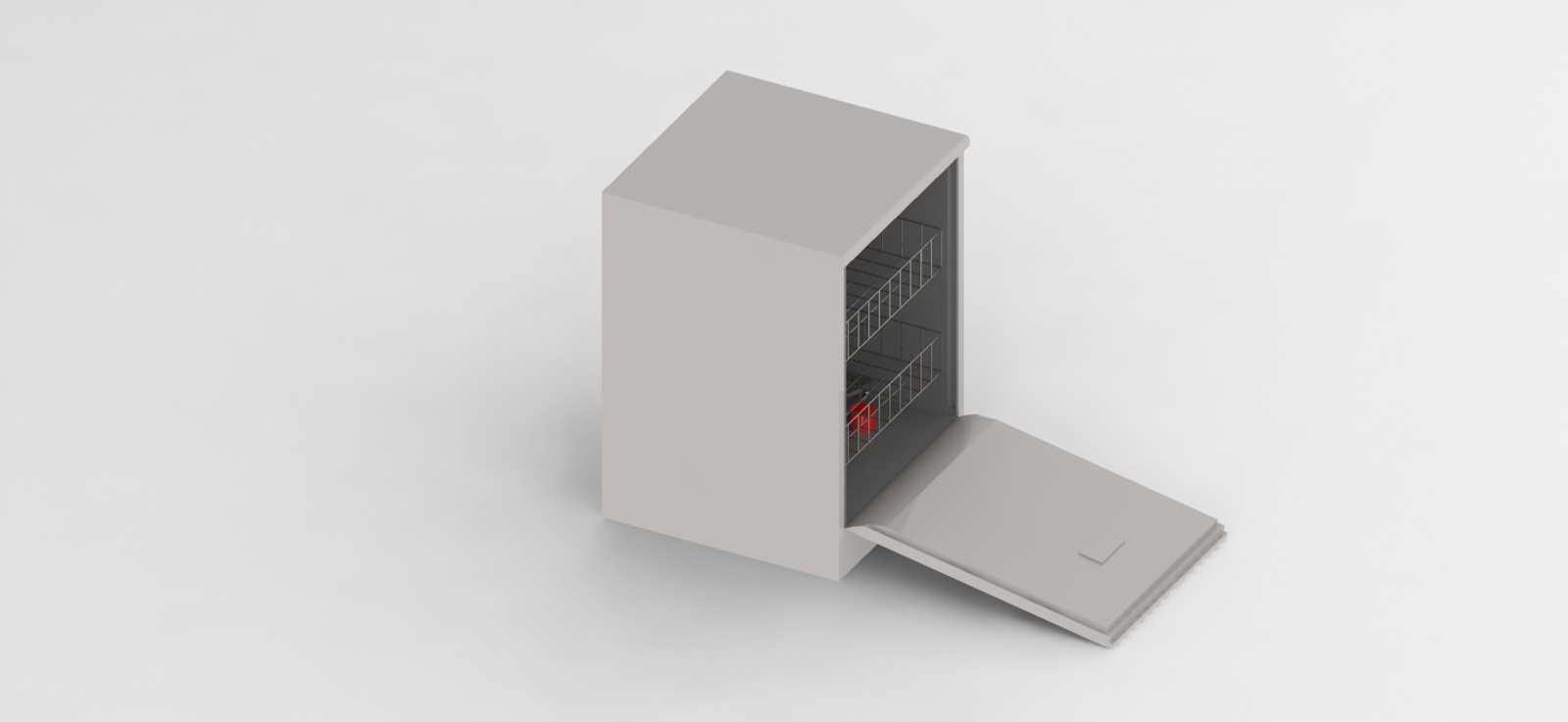

　　这款立式洗碗机的三维建模，核心围绕家用厨房嵌入式安装场景展开，适配常规橱柜预留的安装空位，整体外形采用窄高立式布局，宽度控制在600mm标准橱柜模数内，深度贴合常规橱柜台面进深，高度匹配台下嵌入与独立放置两种安装需求，底部预留100mm高度的踢脚避让空间，安装时无需额外改造厨房给排水点位，可直接对接 household 标准进水接口与排水管路。

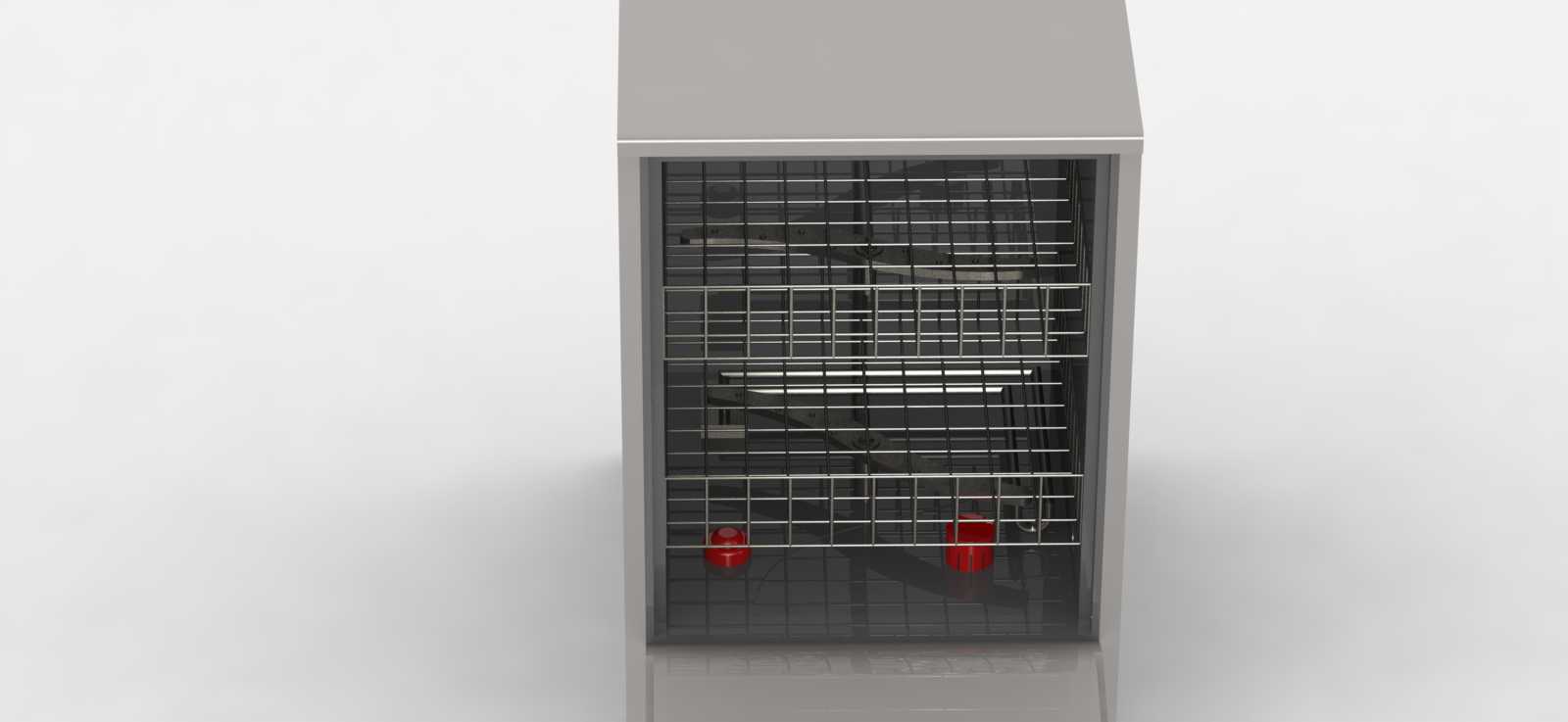

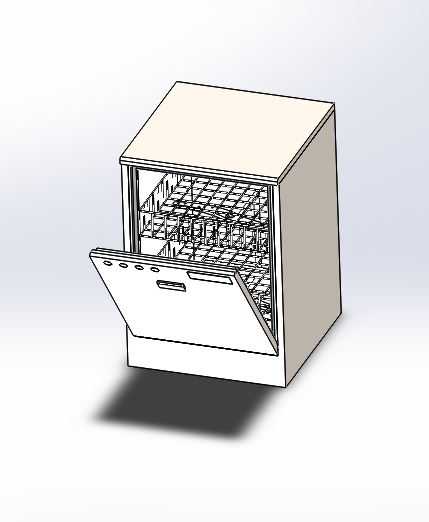

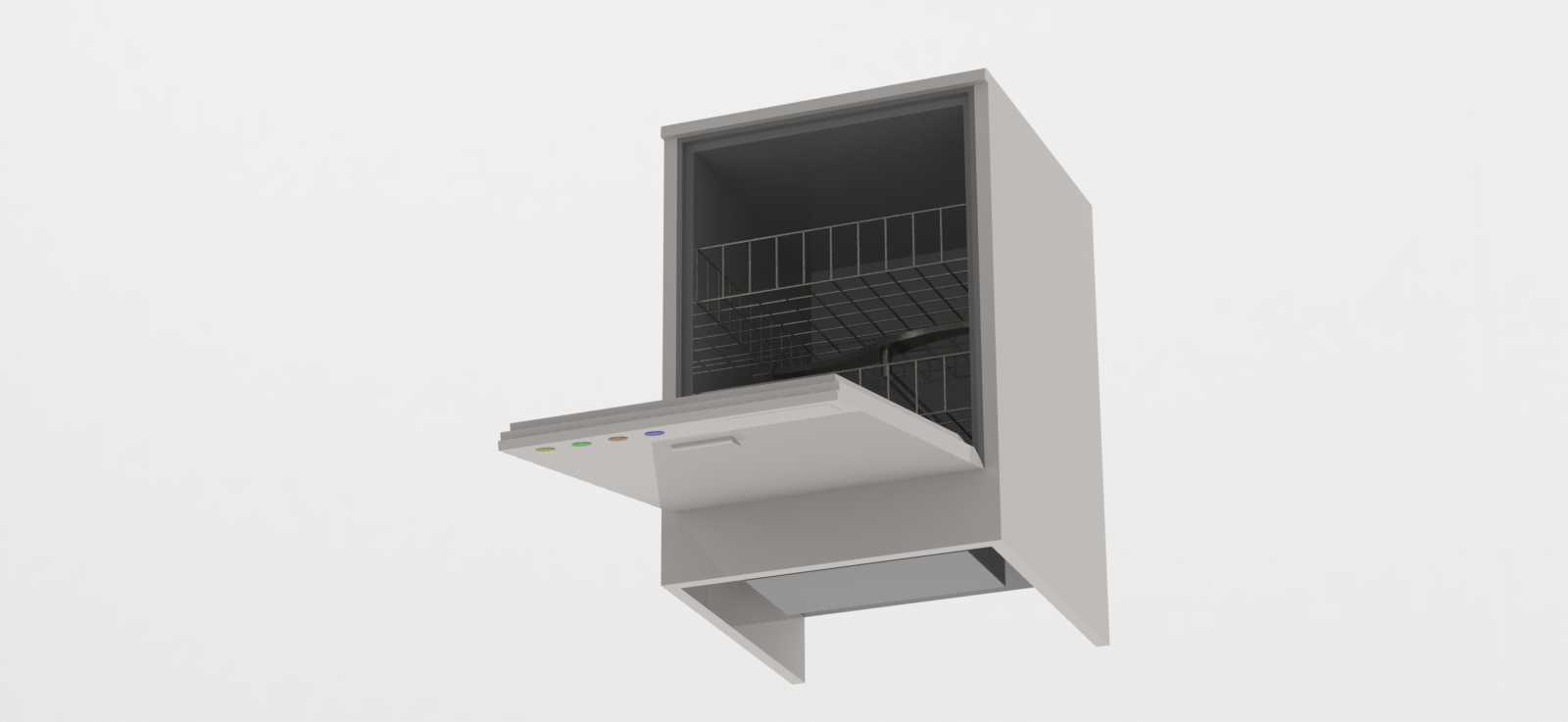

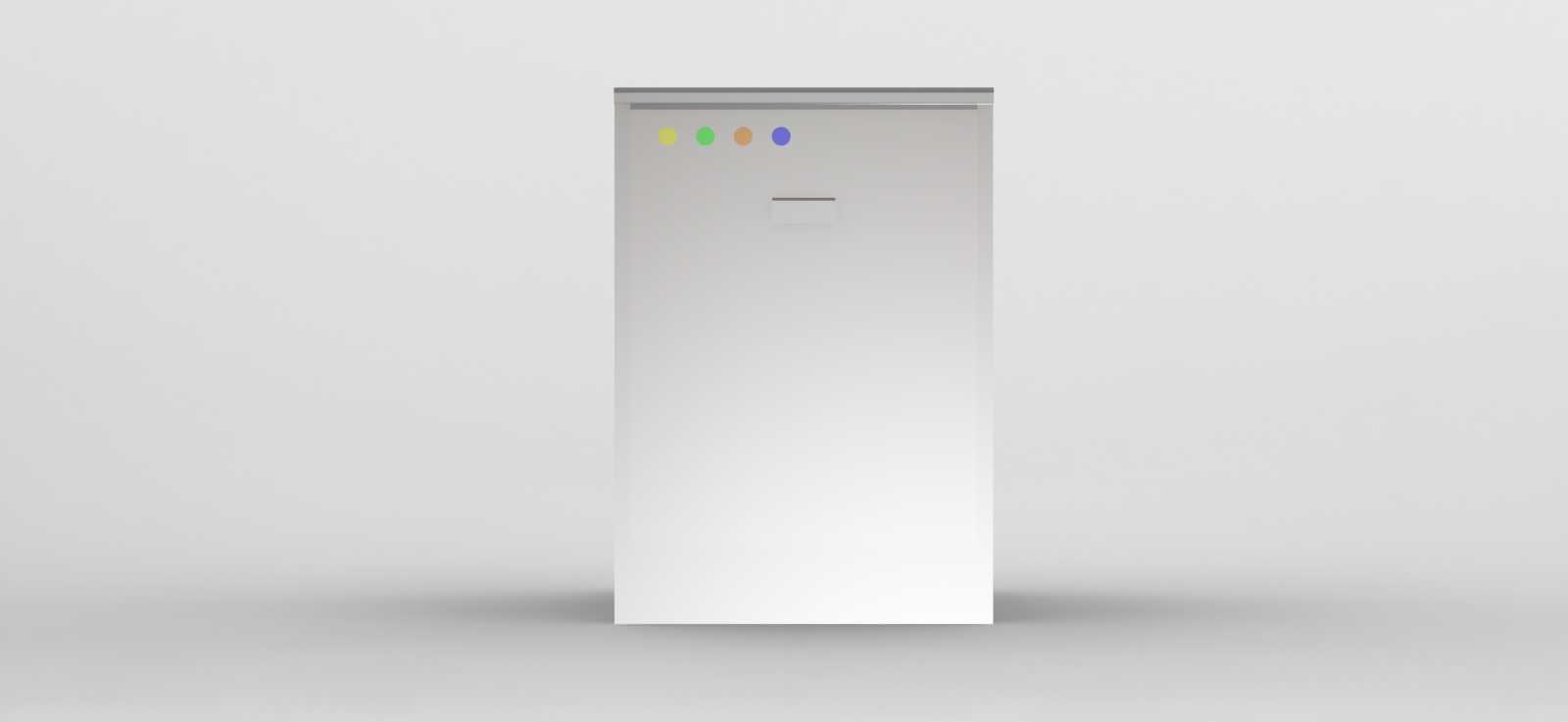

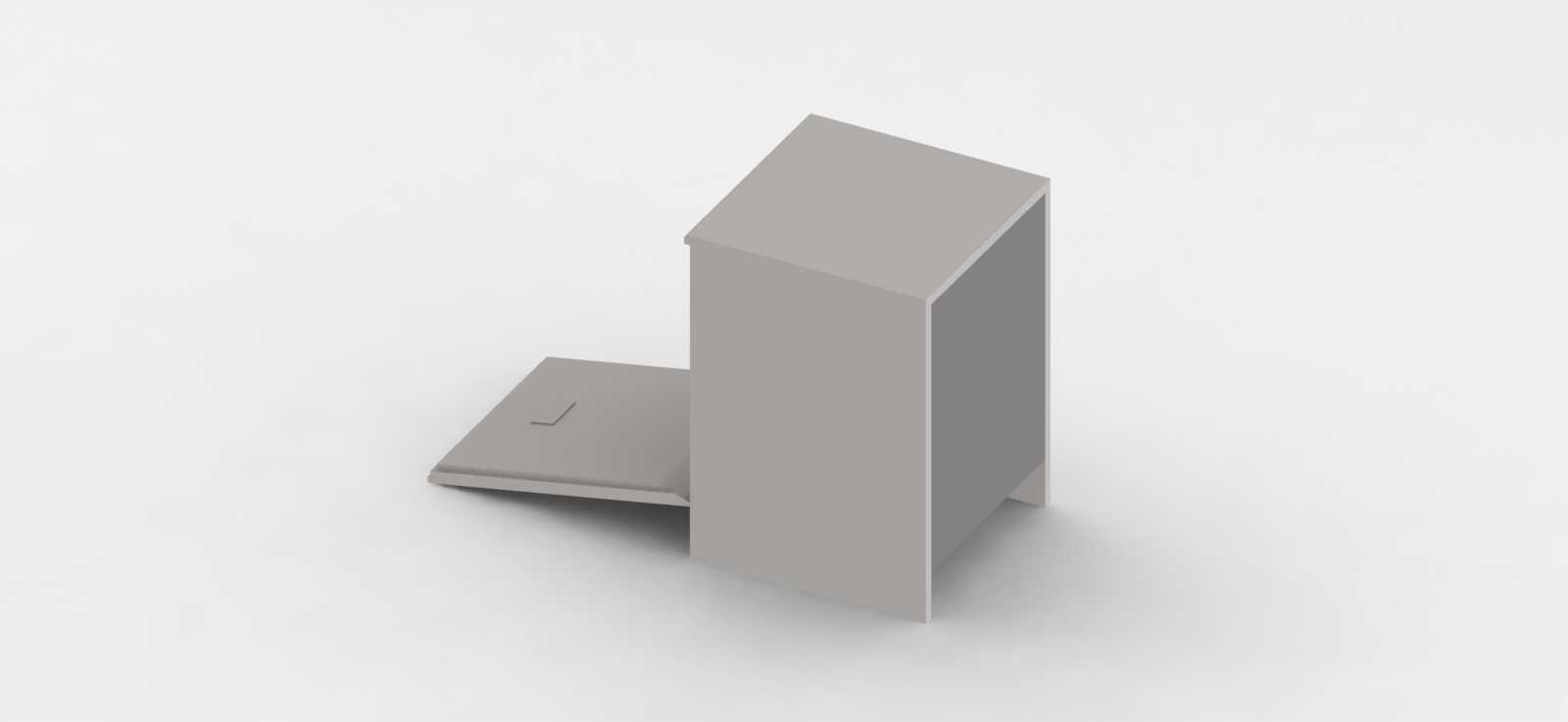

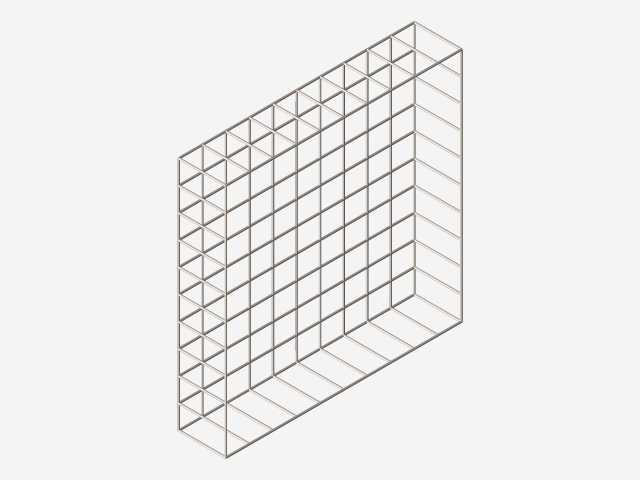

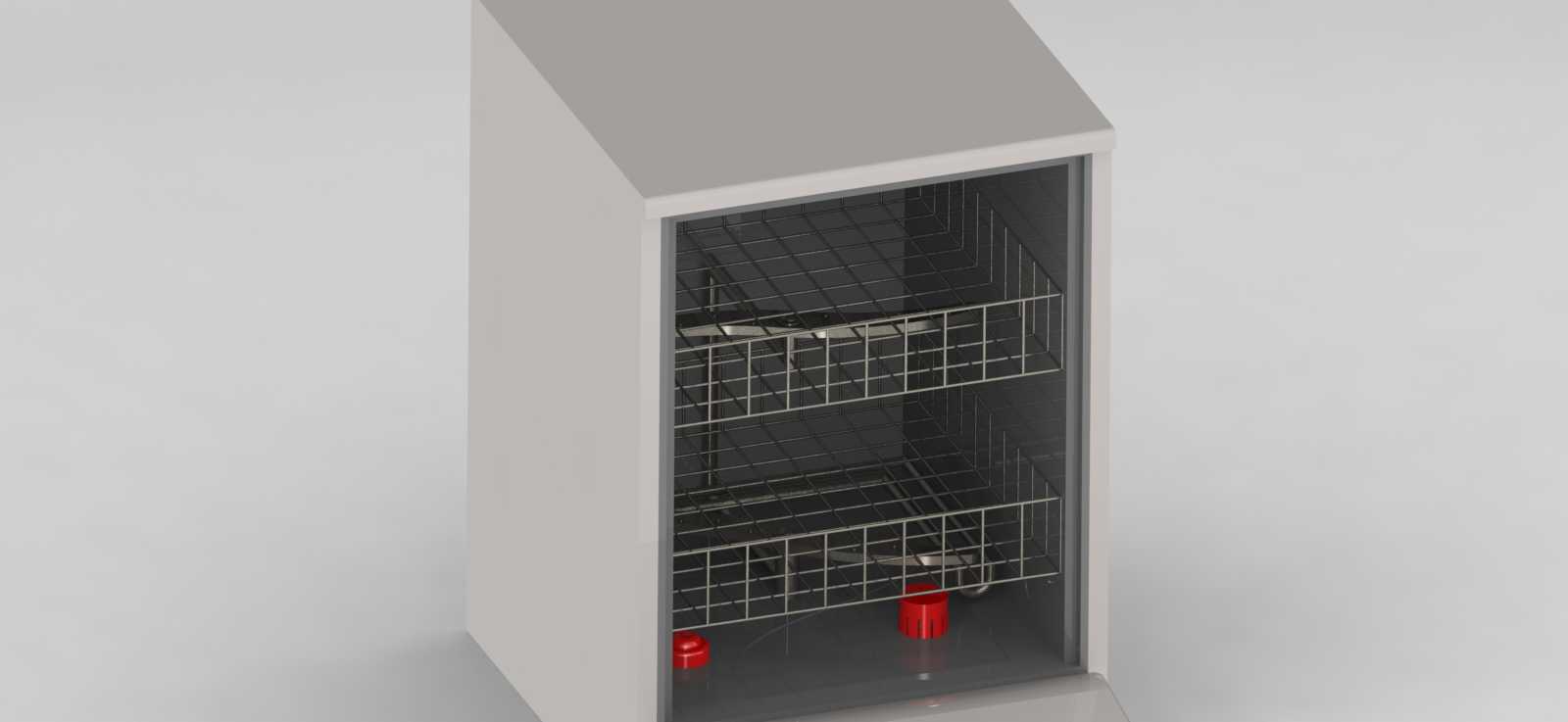

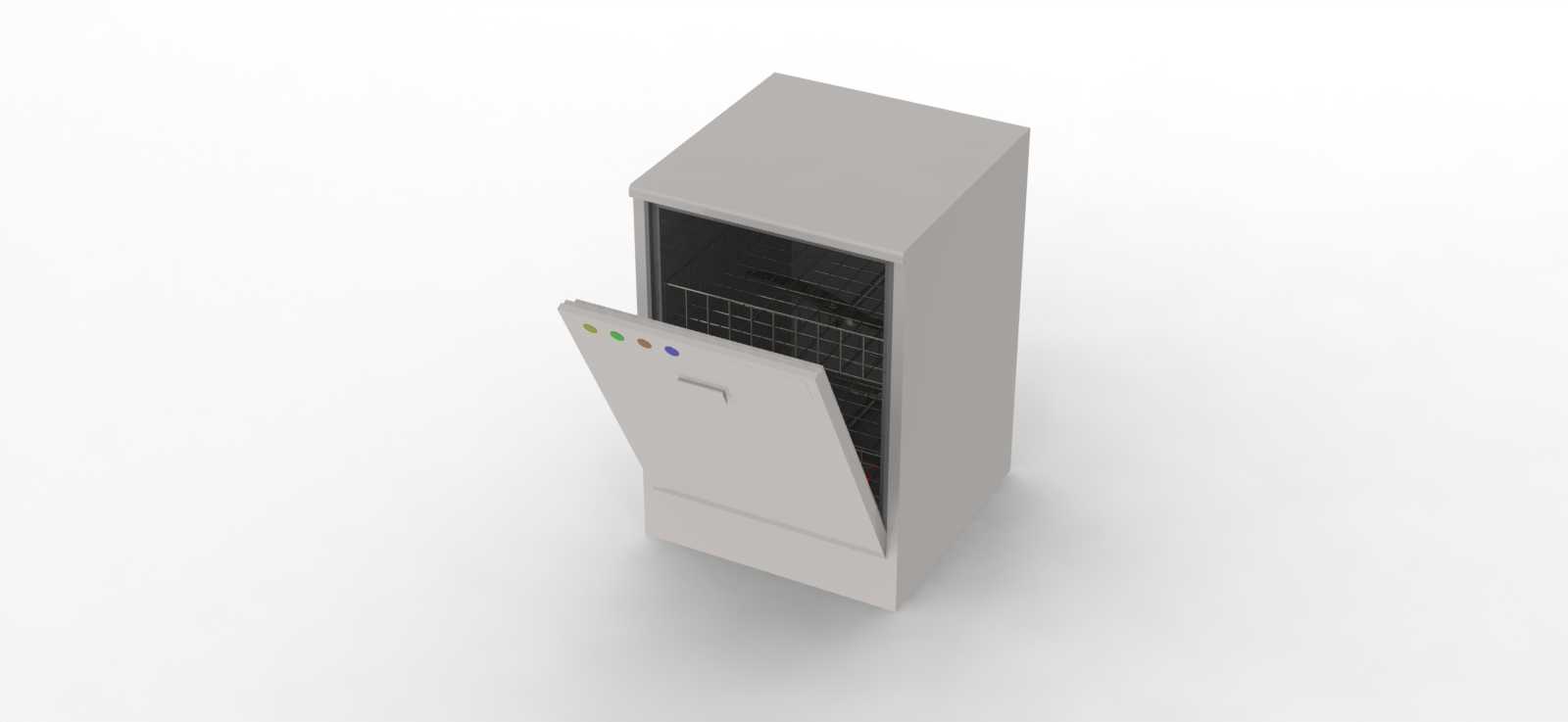

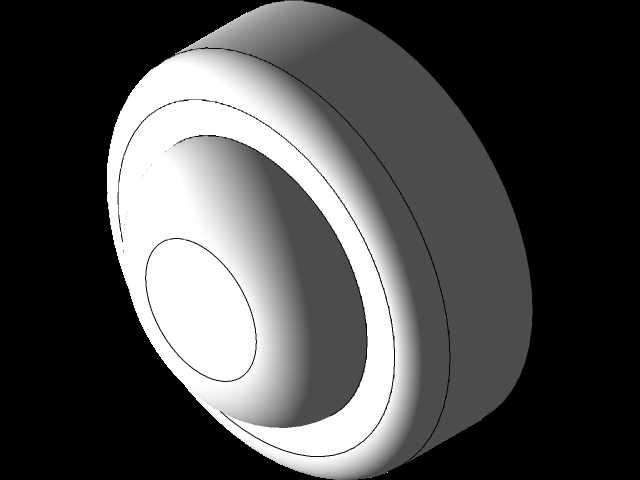

　　从实际使用场景出发，这款设备主要解决家庭餐后餐具批量清洗的需求，内部碗篮采用分层抽拉结构，上层预留小碗、碟、筷子、汤勺的摆放卡位，下层设置大盘、汤碗、锅具的放置区域，可同时满足4-6人家庭的一餐餐具清洗容量。门体采用下开式翻转结构，开合角度可达到110度，抽拉碗篮时不会与门体产生运动干涉，门体上部设置操作按键区域，集成不同清洗模式的选择功能，按键布局符合人体站立操作的伸手高度范围。

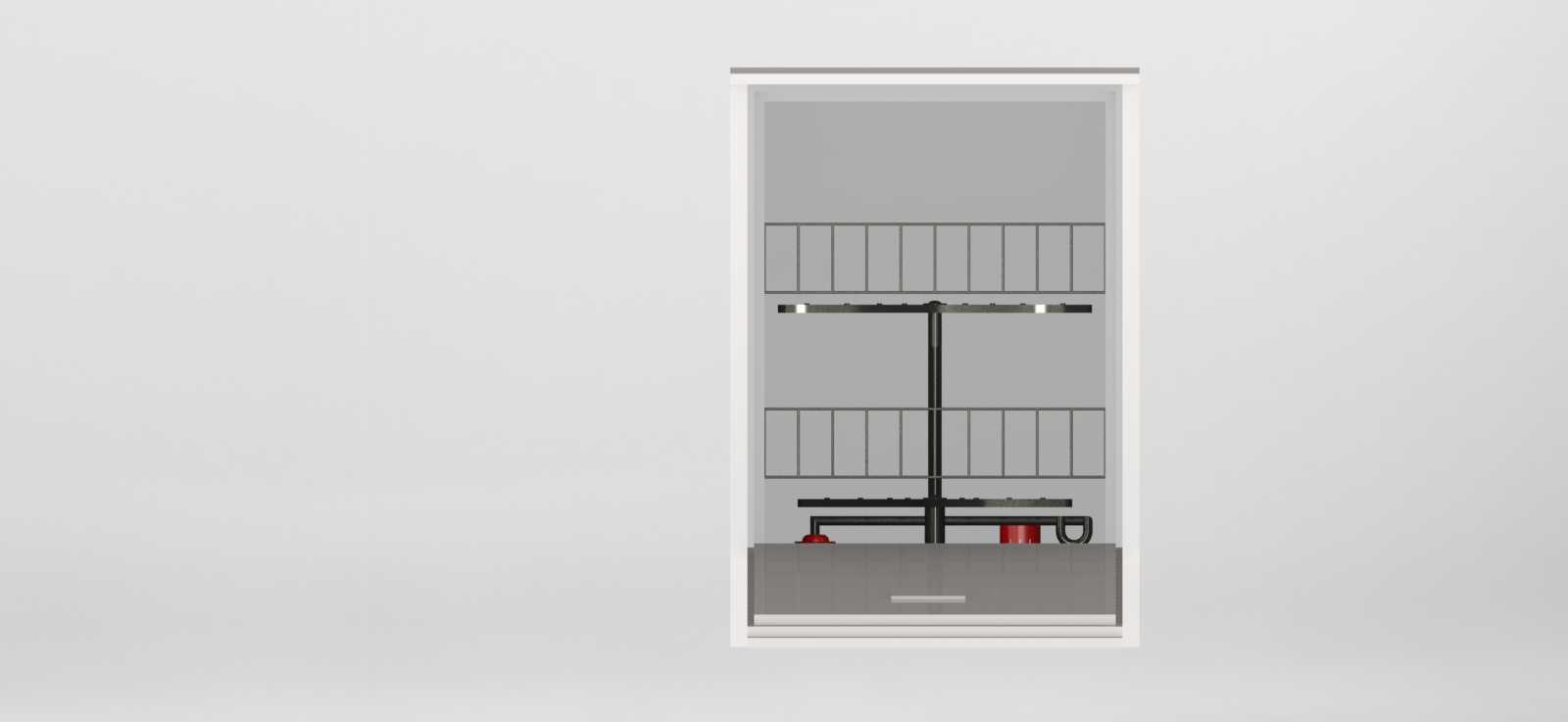

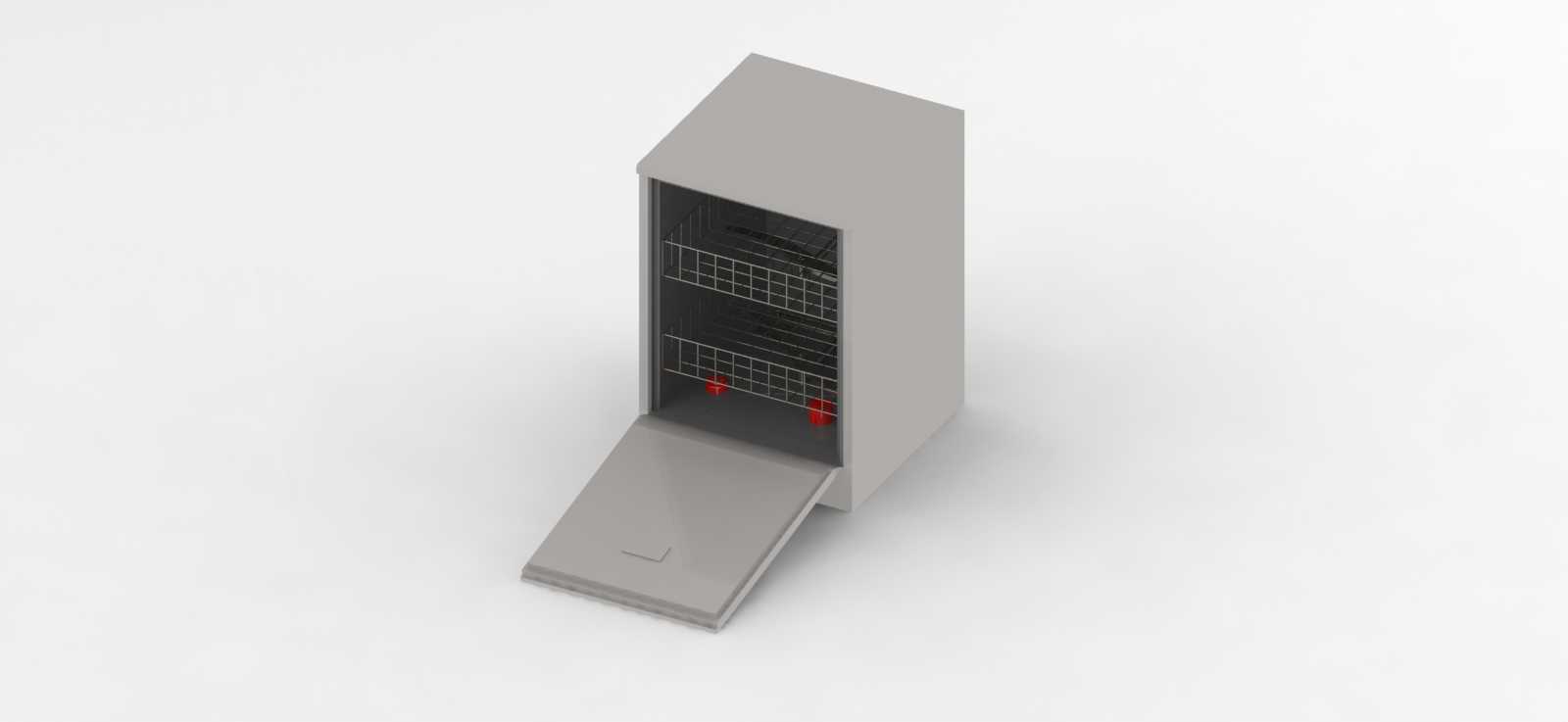

　　设计过程中，将带泵的电机组件以黑匣子形式预留安装位，无需对电机内部结构进行细化建模，仅保留电机与喷淋管路、进水系统的安装接口尺寸，泵体安装位设置在设备底部后侧，与底部排水管路直接连通，既保证结构布局的合理性，也减少不必要的建模工作量。内部喷淋系统采用旋转喷雾臂结构，上下两层喷雾臂的出水角度经过排布，可覆盖碗篮所有摆放区域，喷雾臂的旋转轴与底部供水通道同轴连接，安装时可直接卡入定位槽，无需额外紧固件固定，方便后期维护拆卸。

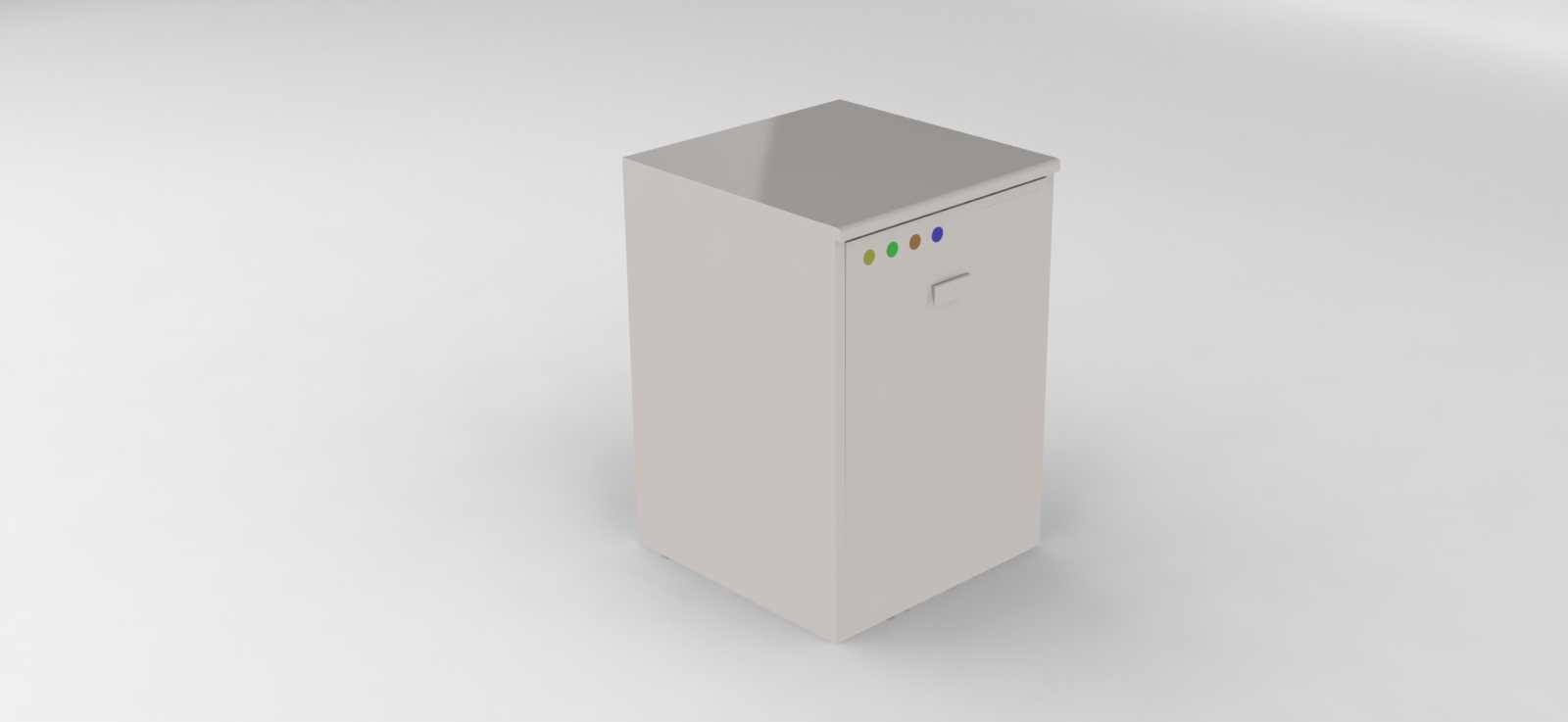

　　设备外壳采用薄钢板折弯成型的结构设计，外壳板材厚度预留0.8mm的钣金加工余量，各拼接边预留卡扣与螺丝安装位，内部腔体采用一体成型的防水结构，腔体边角做圆弧过渡处理，避免清洗积水残留。门体内侧设置密封胶条安装槽，胶条采用嵌入式安装，关门时可实现腔体与门体的完全密封，防止清洗过程中漏水。设备后侧预留电源线、进水管、排水管的走管空位，空位位置与常规厨房墙面预留的水电点位高度匹配，安装时管线可直接隐藏在橱柜后侧空隙内，不会外露影响美观。

　　建模过程中对所有运动部件做了干涉检查，确认碗篮抽拉、门体开合、喷雾臂旋转的全行程范围内，不会与其他部件产生碰撞，各部件的安装公差预留符合钣金加工与装配的工艺要求，可直接用于结构验证、安装尺寸核对以及外观方案展示。
