达芬奇扑翼载人飞行器结构设计

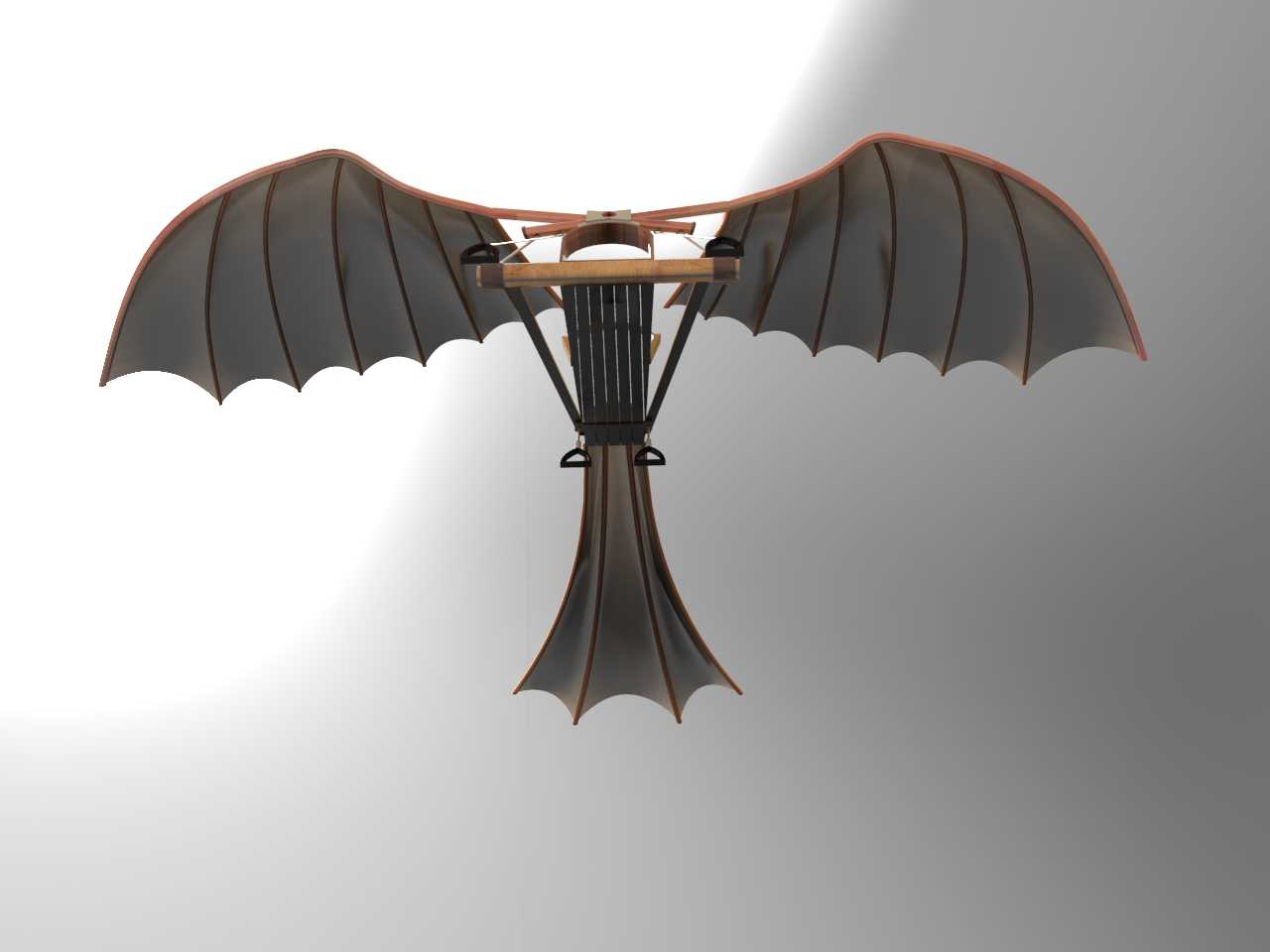

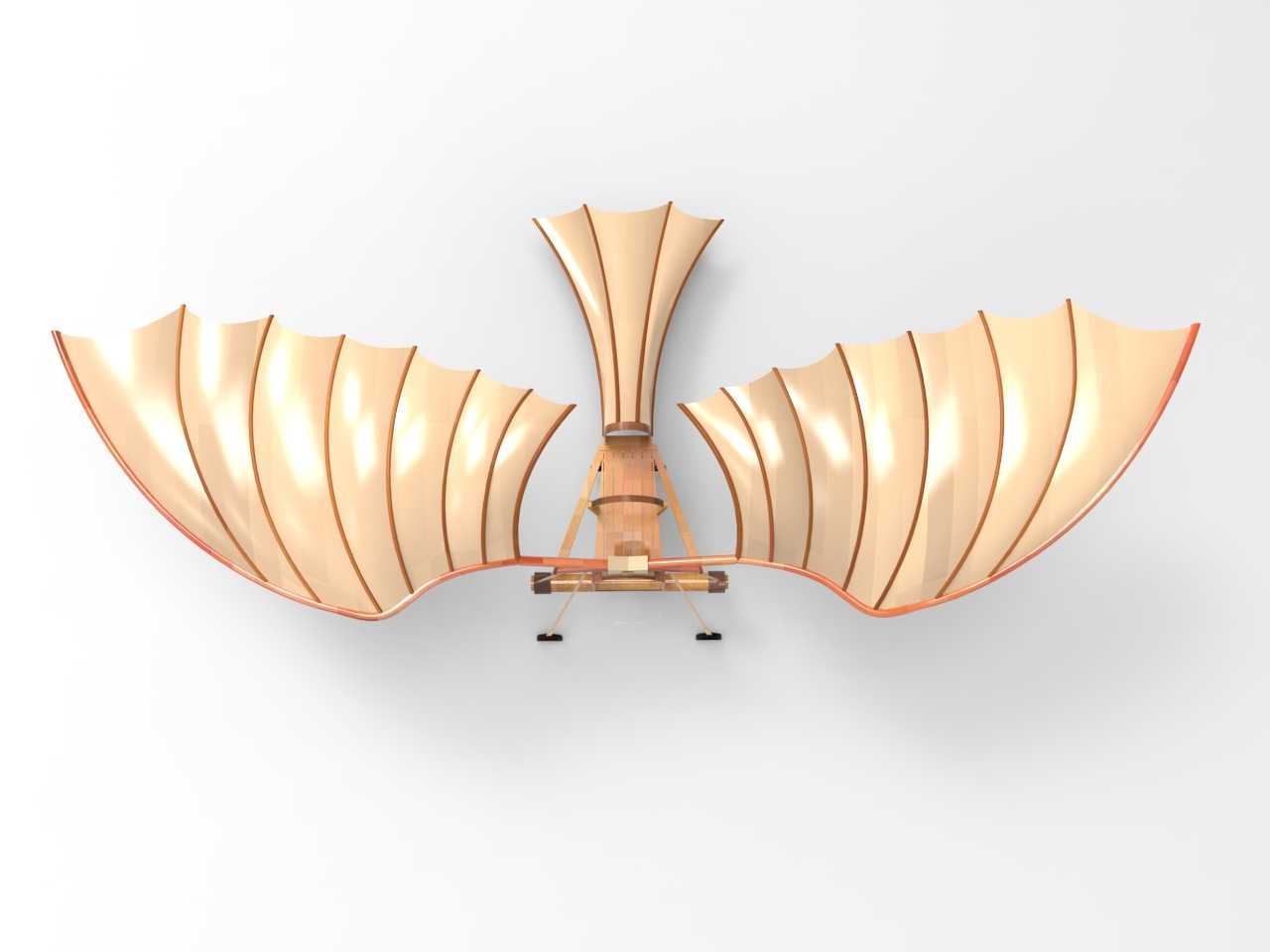

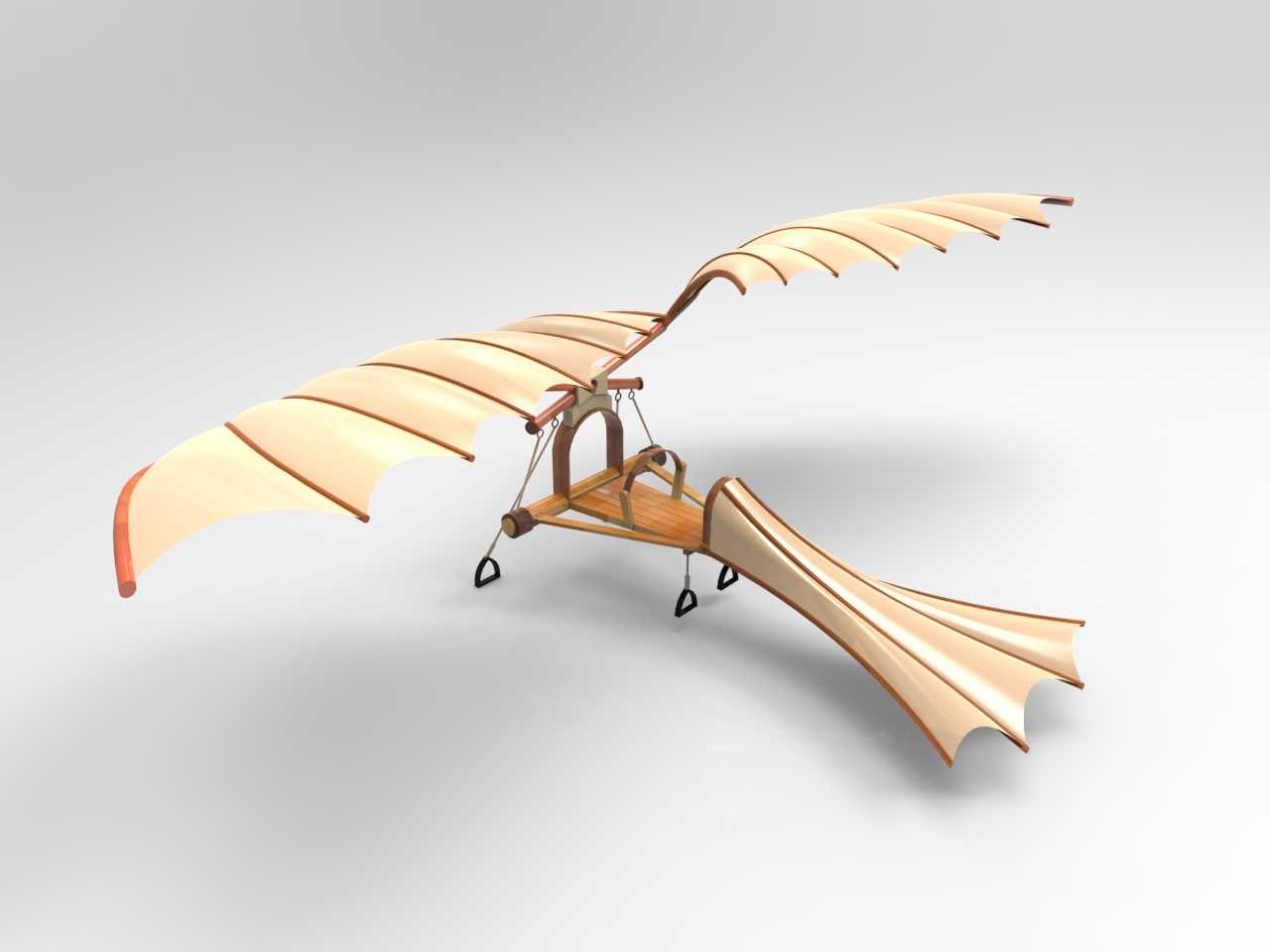

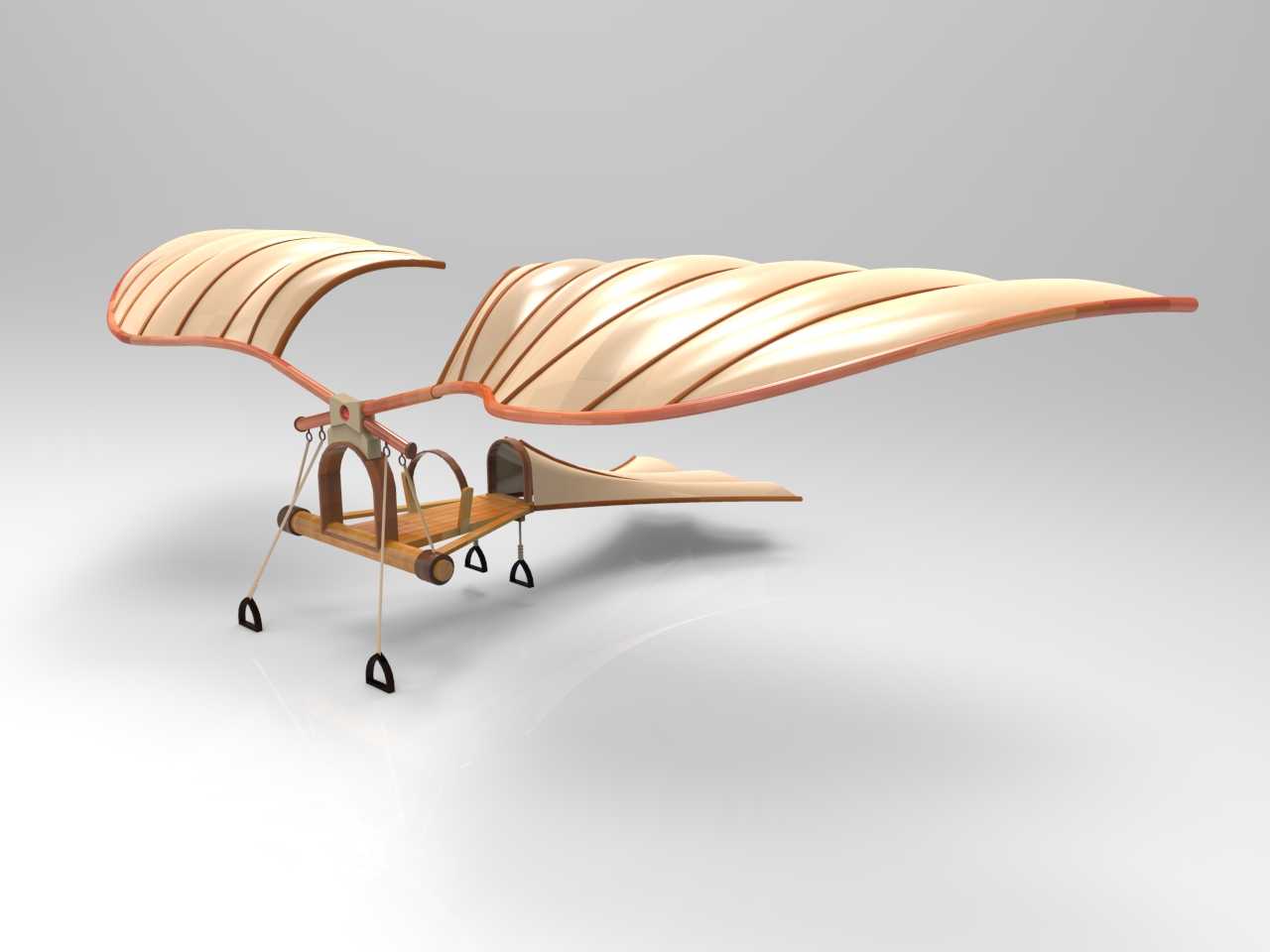

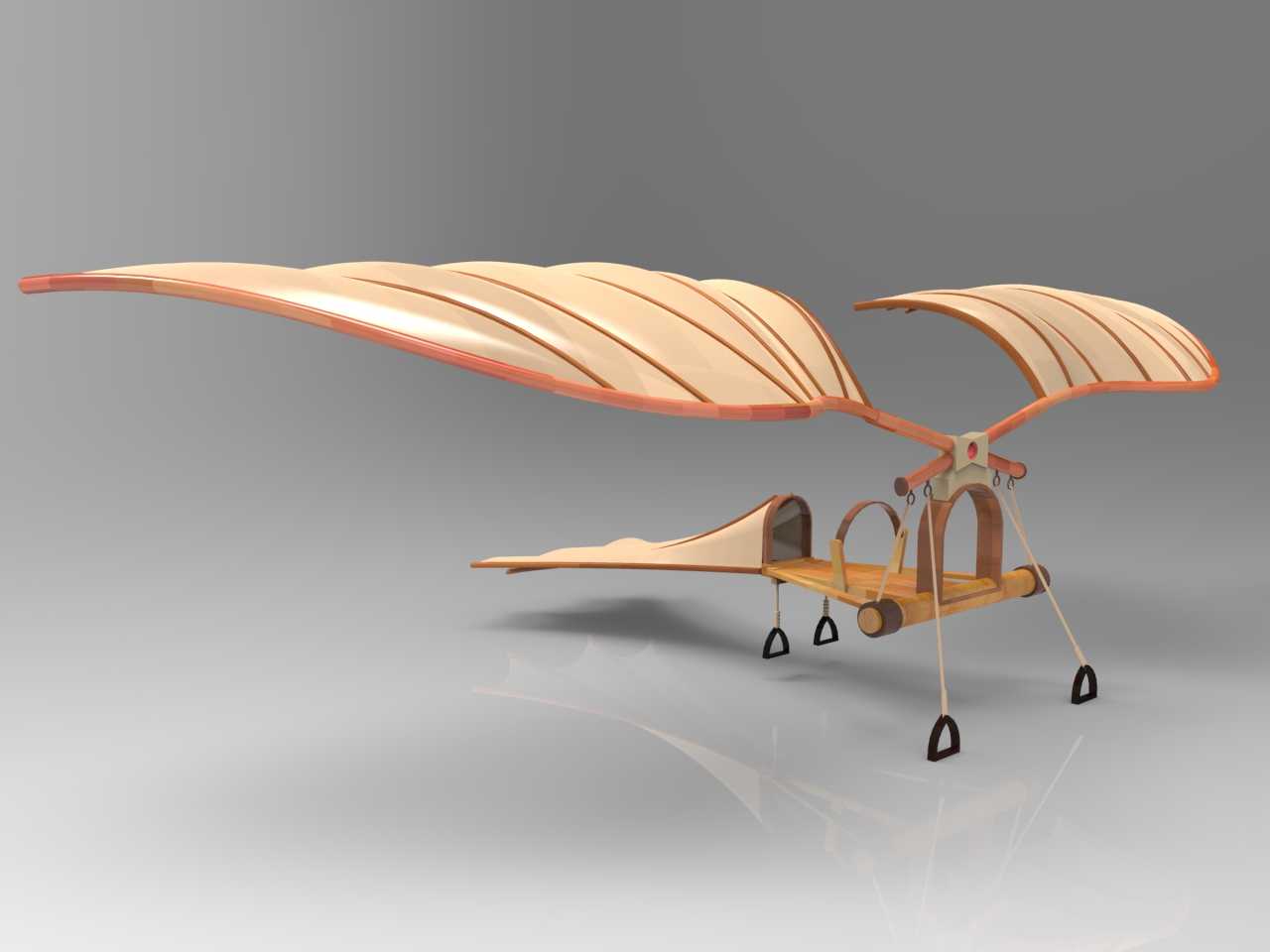

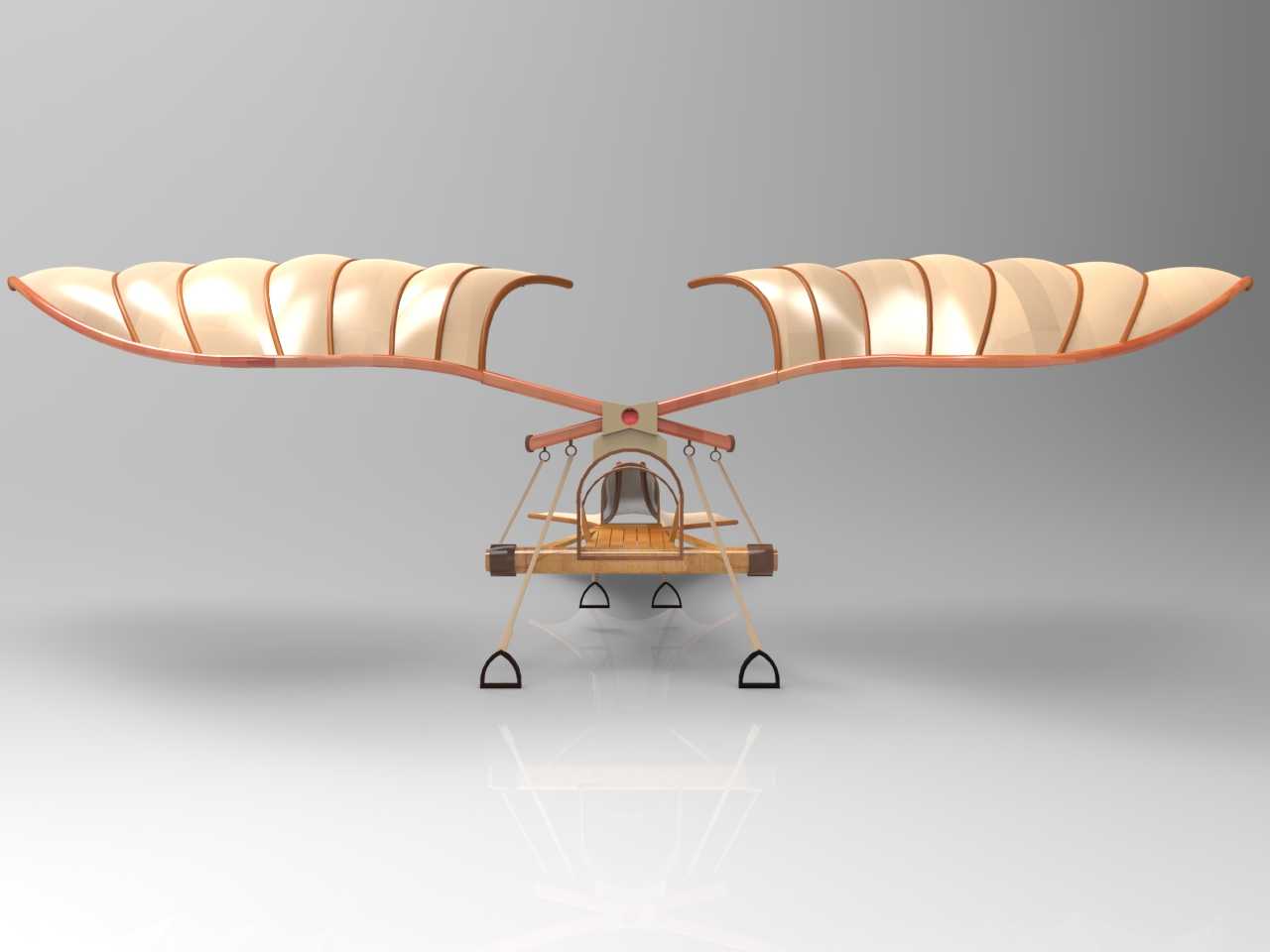

这款扑翼飞行器的结构设计脱胎于早期仿生航空探索思路，整体围绕人体自重承载与扑翼动作实现搭建核心框架，可用于早期航空原理验证、仿生飞行机构教学演示以及复古航空文创展陈场景。从结构布局来看，下部承载平台采用轻量化木质框架搭配三角支撑起落结构，起落支点直接与主承力纵梁连接，三个接触点形成稳定的三角支撑面，静态放置时可保证整机无额外固定即可平稳直立，起落支脚末端做了圆弧钝化处理，避免硬质接触面对地面造成划伤，同时也能在短距离滑跑测试时减少摩擦阻力。上部扑翼组件采用分段式翼肋设计，每侧翼面排布六片独立的弧形翼肋，翼肋之间通过柔性蒙皮连接，翼根位置设置铰接转轴与中部传动支架相连，传动支架预留了人力驱动的连杆安装位，可通过踏板连杆结构将下肢往复动作转化为两翼的上下扑动，翼面的弧形曲面参考了鸟类翅膀的翼型曲率，扑动过程中可借助翼面上下的气压差产生升力。设计过程中优先控制整体结构重量，主承力梁采用空心杆件拼接，所有连接节点均采用铰接而非刚性焊接，保证扑翼动作时各部件有足够的活动余量，同时避免应力集中导致的结构断裂。整机横向翼展控制在适配室内展陈与室外小范围测试的尺寸边界内，纵向长度从机头整流位置到尾部支撑端预留了单人乘坐的空间，乘坐位两侧设置扶手结构，可在测试过程中为操作人员提供稳定的支撑点，同时扶手位置集成了翼面扑动幅度的微调拉线，可在飞行过程中小范围调整两侧翼面的扑动角度差，实现航向的微调。翼面蒙皮采用轻质不透风的柔性材质，绷紧固定在每段翼肋上，扑动时蒙皮可随翼肋动作产生自适应形变，在向下扑动时兜住气流获得最大升力，向上抬起时蒙皮产生小幅泄压减少空气阻力。中部传动区域设置了导向滑轮结构，对驱动连杆的运动轨迹做限位，避免连杆动作过程中出现卡滞或偏移，所有铰接位置都预留了润滑间隙，长期反复动作也不会出现过度磨损。从安装边界来看，整机所有部件均可拆解为翼面、主框架、起落架、传动组件四个模块，拆解后单模块尺寸可满足常规货运车辆的运输要求，组装时仅需通过销轴连接各模块即可完成整机装配，不需要复杂的专用工装，适合在教学场景下由学员完成组装调试，直观理解扑翼飞行的力学原理与结构传动逻辑。
