创意无辐条单轮概念代步自行车结构设计

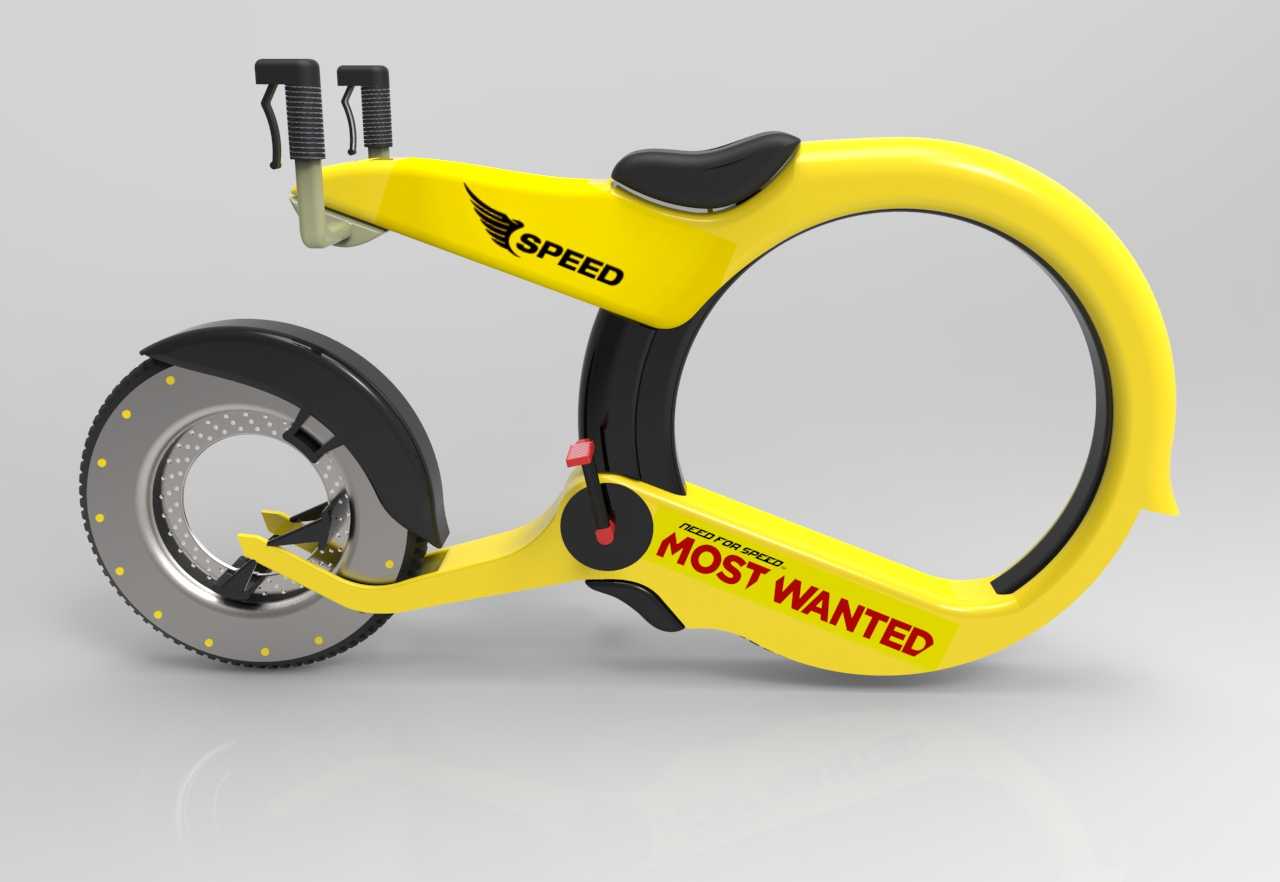

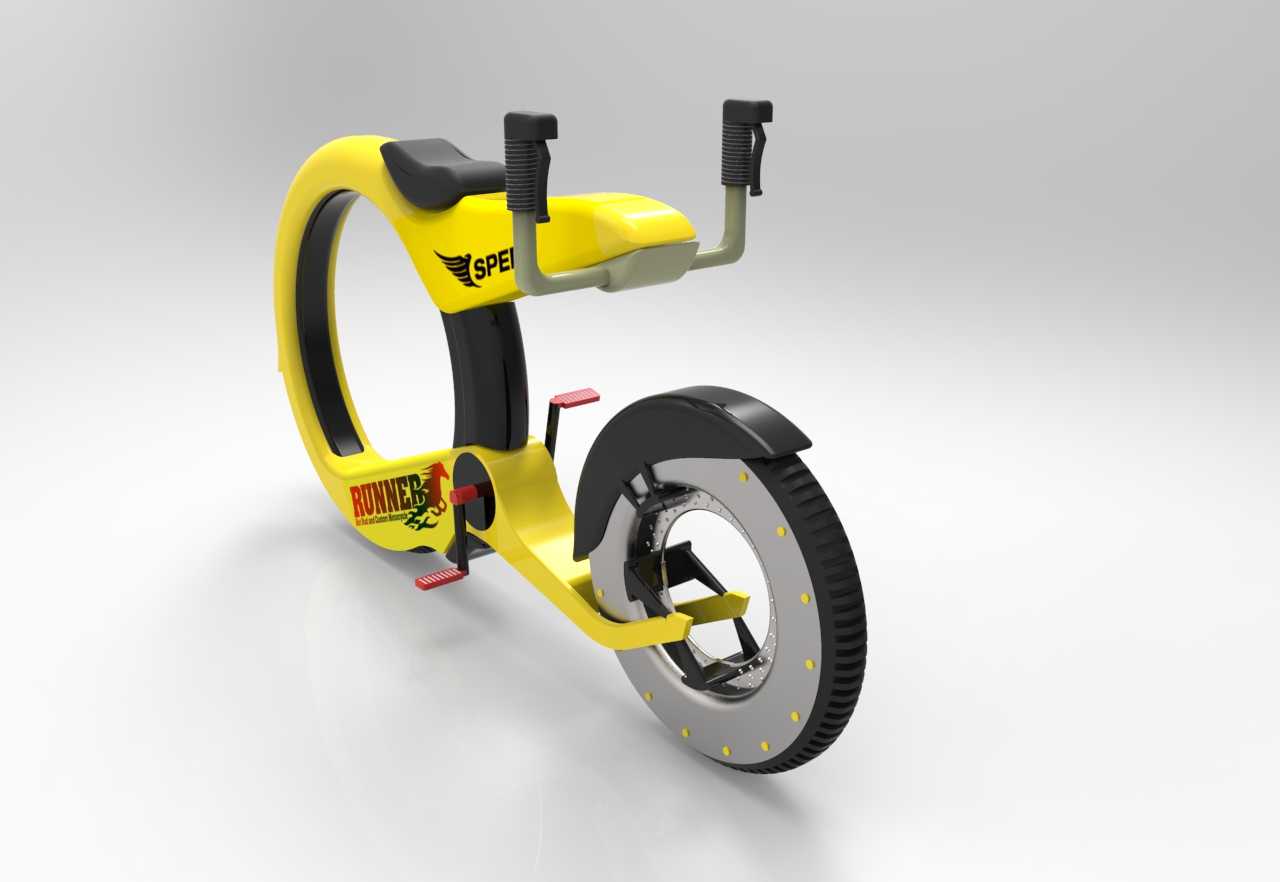

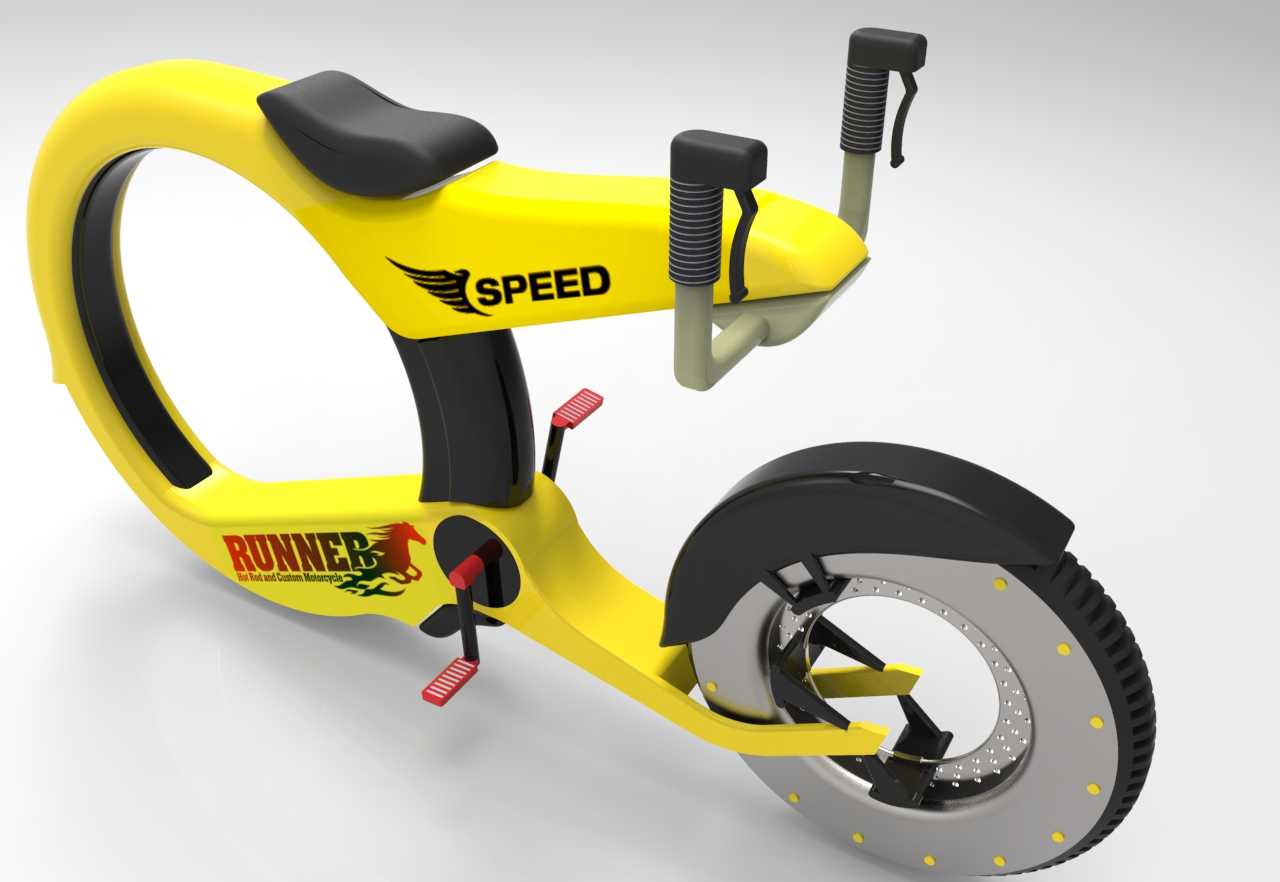

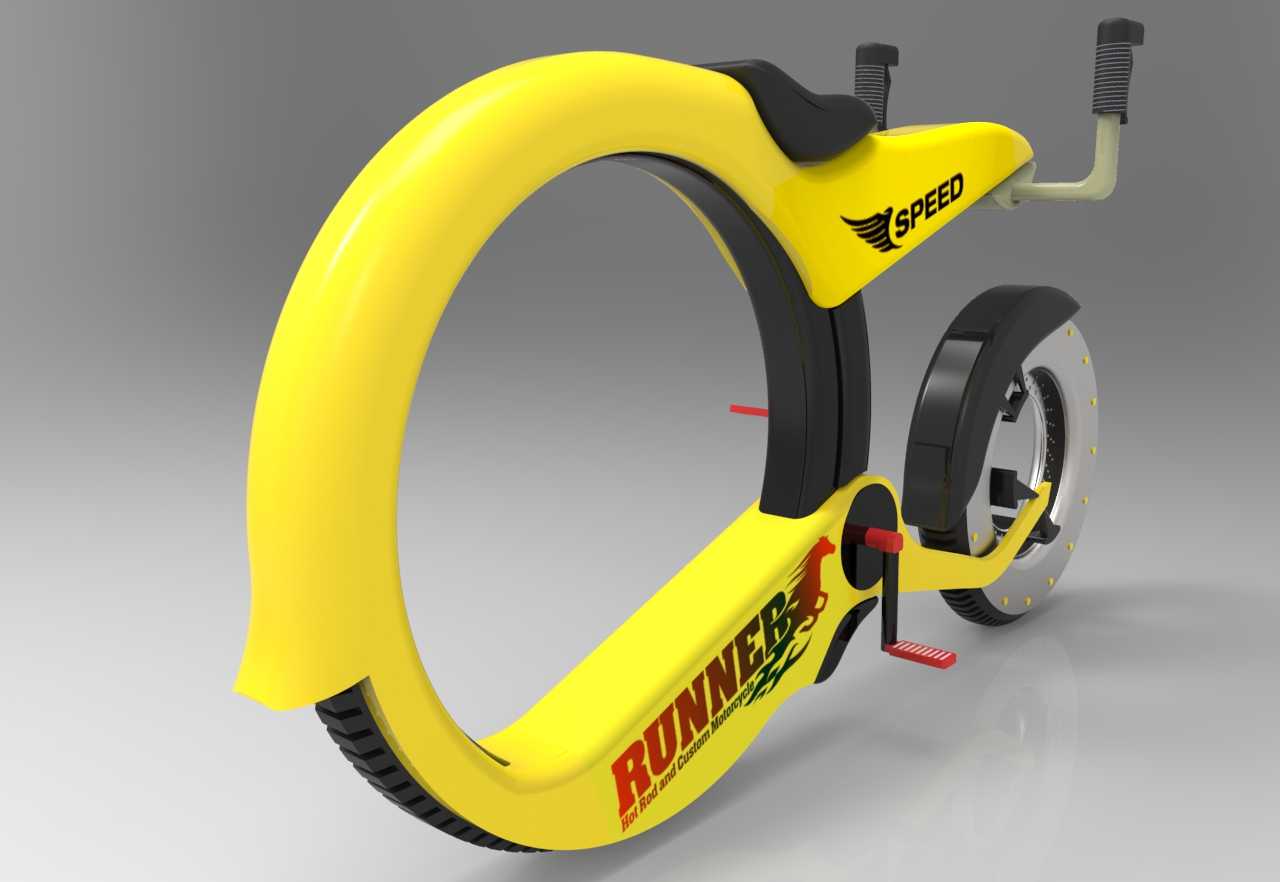

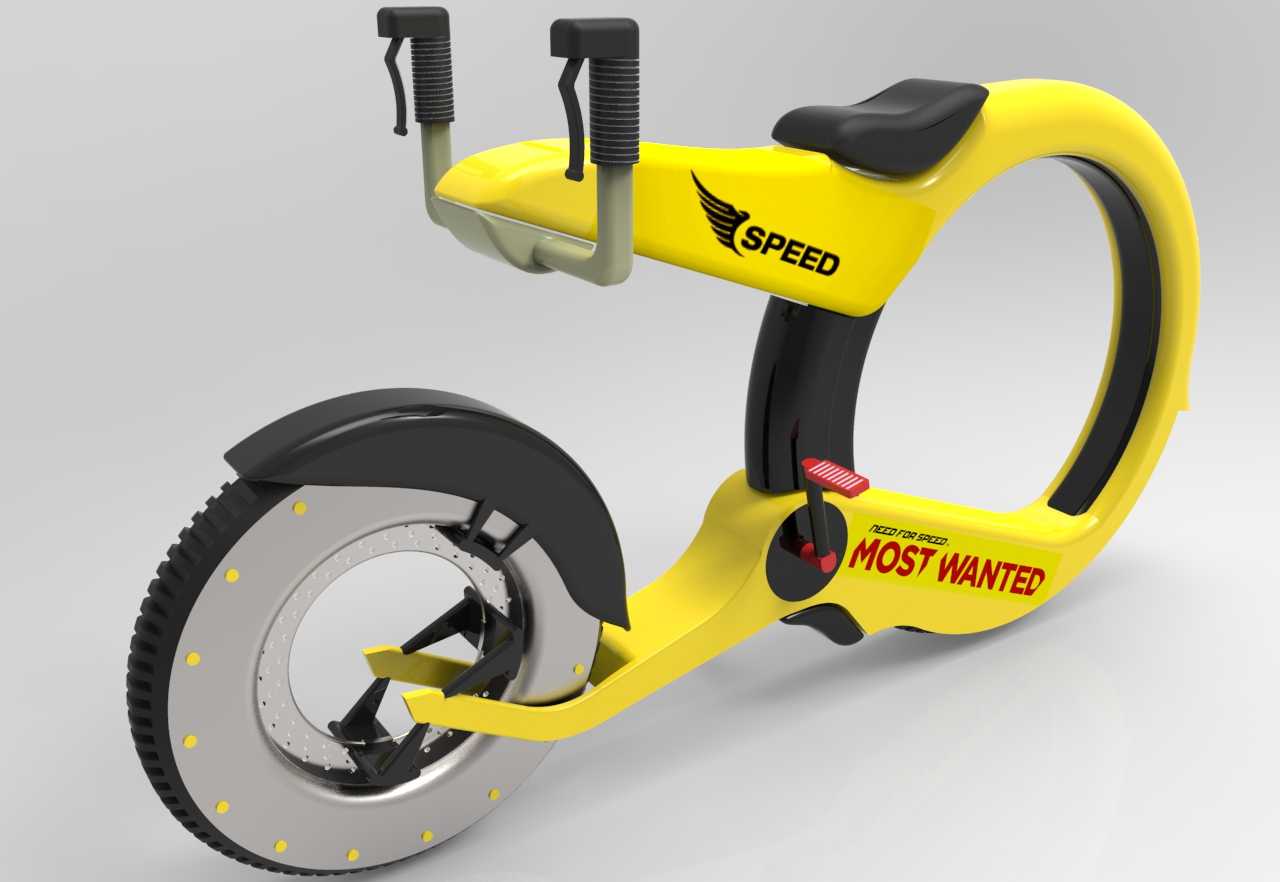

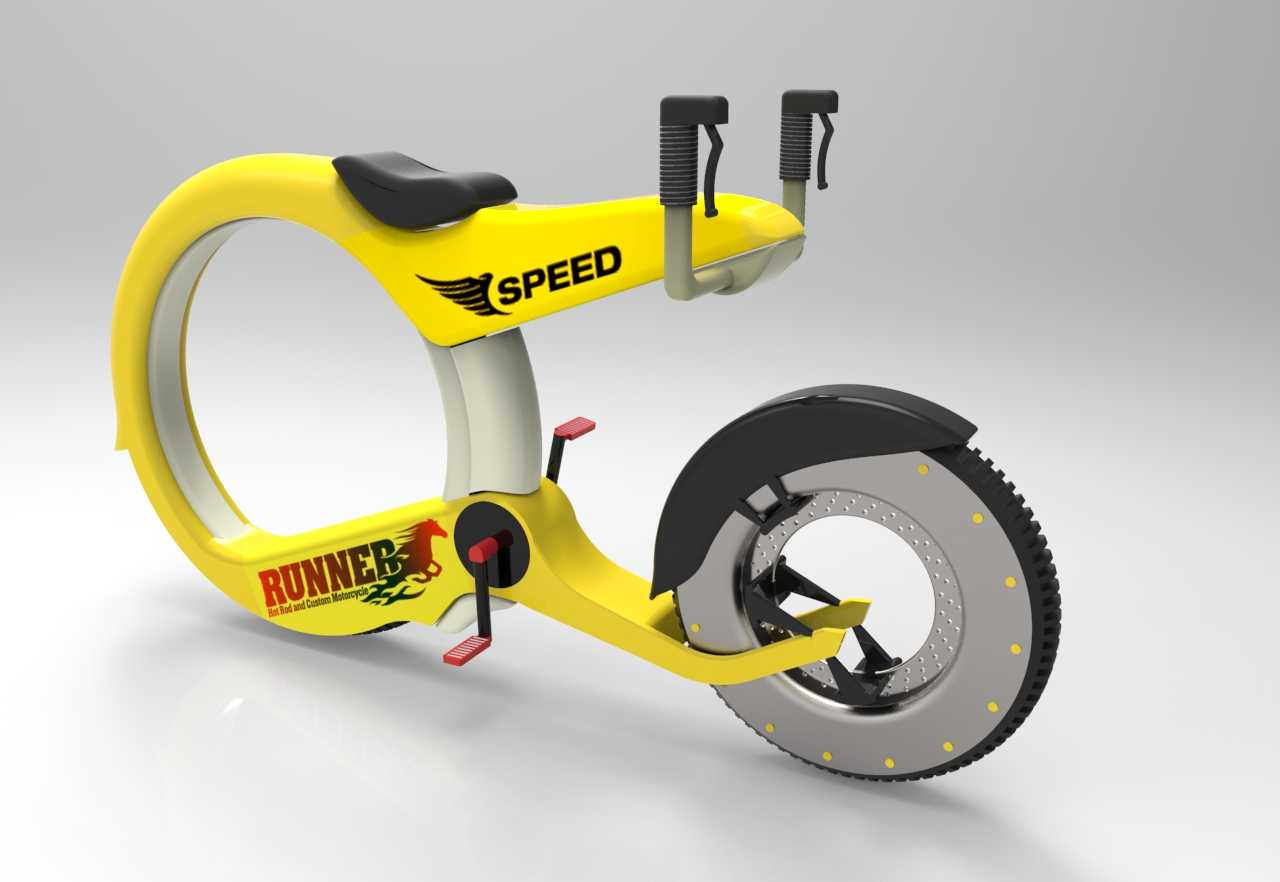

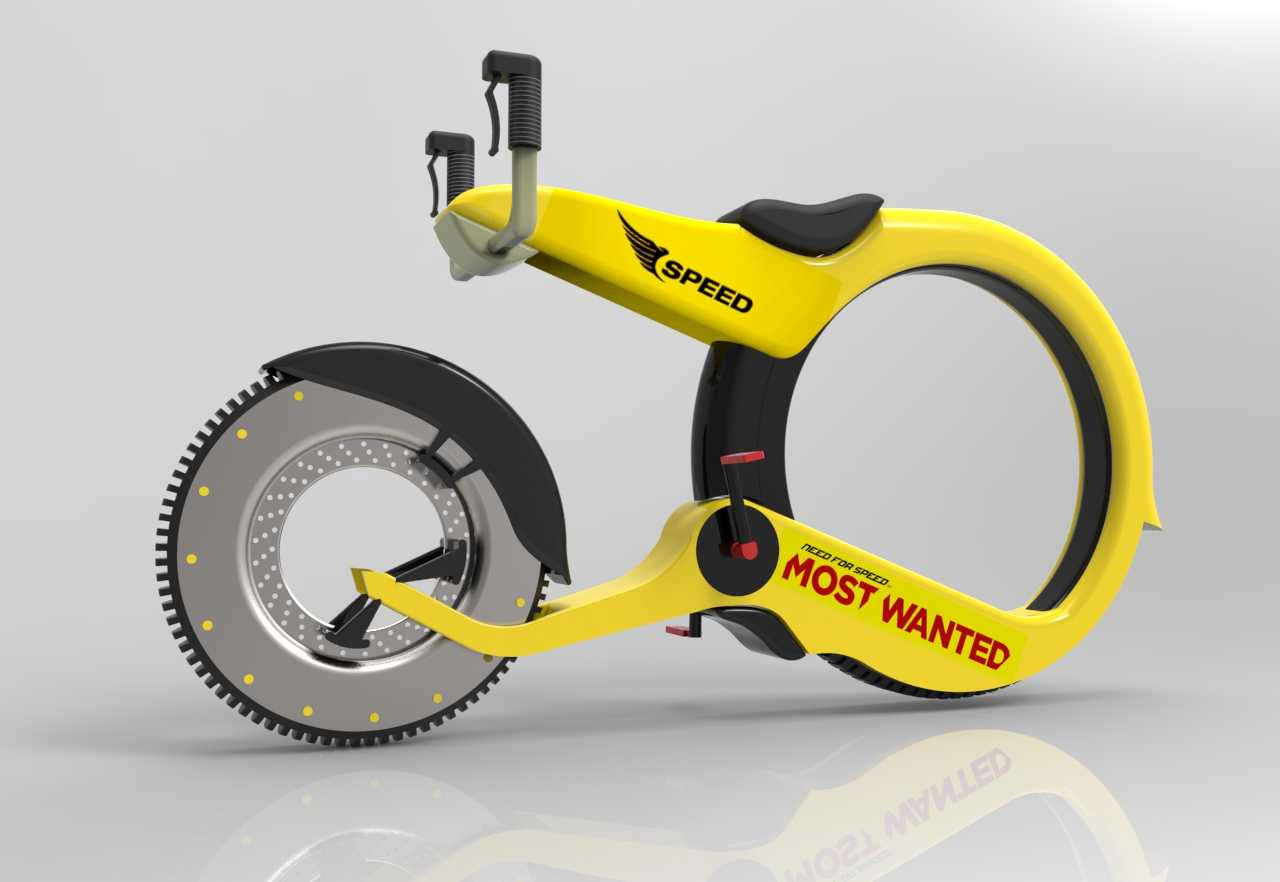

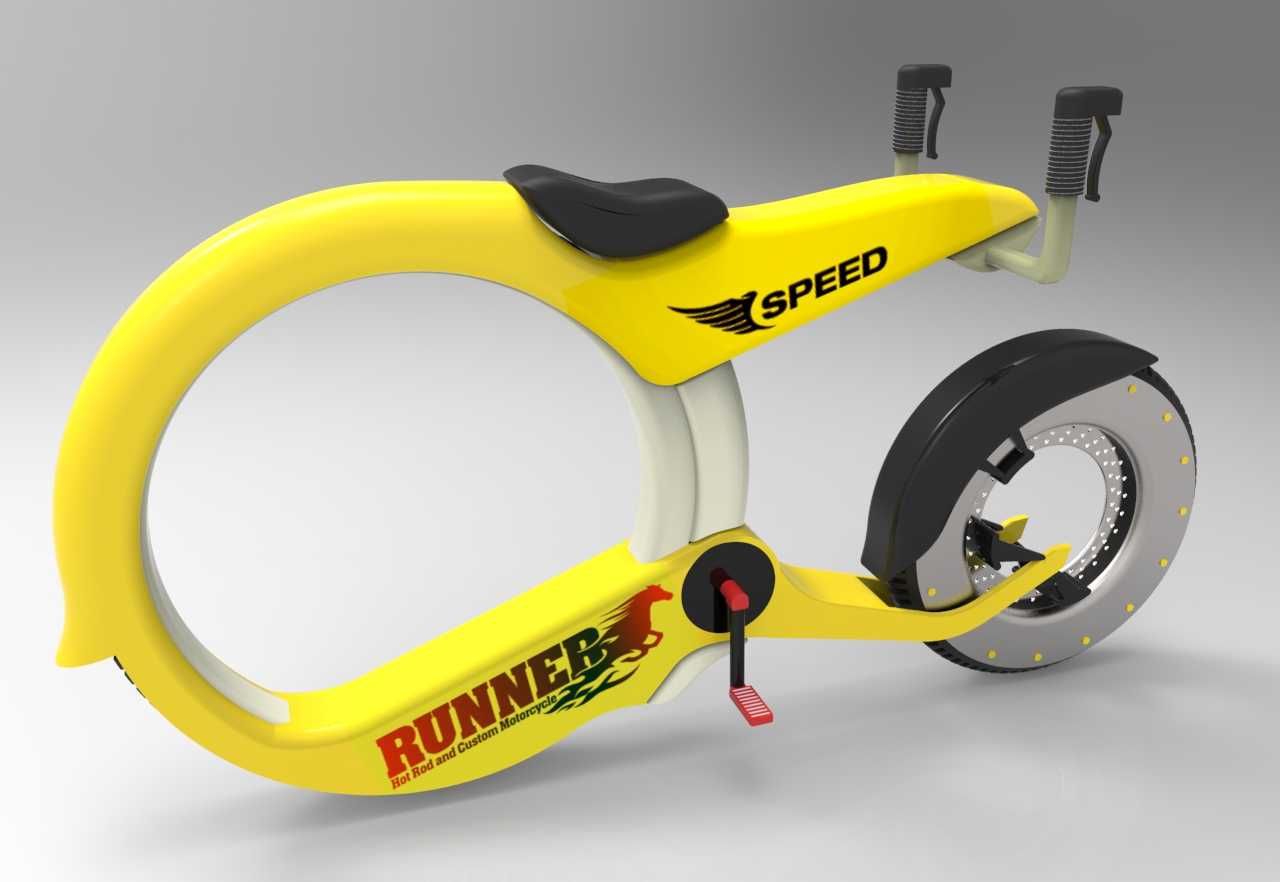

这款概念代步载具采用无辐条环形单轮主体结构，打破传统两轮自行车的布局逻辑，将驱动、承载、转向功能全部集成在单组环形轮组上，适配城市短途通勤、园区代步、创意展示等多类场景。从结构设计逻辑来看，环形轮体作为核心承载构件，采用大曲率闭合环形截面设计，轮体内侧预留轮胎安装槽位，直接嵌装免充气实心轮胎，省去传统辐条、花鼓的连接环节，既减少轮组转动过程中的风阻，也降低了多构件连接带来的松动故障风险。骑行姿态适配方面，车把采用前倾小角度上扬布局，握把位置与鞍座的水平间距、垂直落差经过人机工程校核，适配160cm至185cm身高区间的骑行者，骑行时手臂自然前伸，腰部保持微倾姿态，长时间骑行不易产生肌肉劳损。鞍座采用窄型流线设计，底部设置减震缓冲垫层，直接固定在环形轮架的上沿支撑位，受力直接传递至轮体主结构，无需额外设置加长座管，进一步压缩整体结构尺寸。驱动结构集成在轮体下部的脚踏组件上，脚踏曲柄直接与轮体内侧的内啮合传动结构连接，骑行时踩踏动力直接驱动轮体转动，省去传统链条、飞轮的传动路径，传动效率更高，也避免了链条脱落、油污沾染衣物的日常使用问题。转向功能通过车把与轮架前部的转动副实现，车把立管与轮架前部的连接位设置转动轴承，小角度转动车把即可带动轮体产生倾斜角度，实现转向操控，转向限位结构限制最大转动角度为35度，避免大角度转向引发侧翻风险。从安装边界来看，整车整体外廓尺寸控制在1200mm*800mm*950mm范围内，轮体直径为750mm，环形架截面宽度为120mm，停放时仅需占用0.5平方米的地面空间，远小于传统两轮自行车的停放占地，适配电梯、狭小储物间等紧凑空间的存放需求。结构材质选用上，环形主架采用高强度玻纤增强尼龙一体注塑成型，关键受力嵌件预埋金属衬套，兼顾结构强度与轻量化需求，整车整重可控制在8kg以内，单人即可轻松搬运。轮体与固定架之间的转动接触面设置低摩擦耐磨衬套，减少转动过程中的磨损，日常使用仅需定期清洁衬套接触面即可，维护成本远低于传统多构件自行车。细节设计上，脚踏位置设置可折叠结构，停放时可将脚踏向上翻折，进一步减少横向占用空间；车把握把采用防滑橡胶材质，表面设置防滑纹理，手部出汗时也能保持足够握持摩擦力；鞍座表面采用防水耐磨PU材质，雨天使用后仅需擦拭即可干燥，不易出现渗水老化问题。这款概念结构跳出了传统自行车的设计框架，在保证基础骑行功能的前提下，最大化压缩结构尺寸、简化传动路径，为短途代步载具的创新设计提供了新的结构思路，也可作为文创展示、概念交通展品的结构参考。
