便携式工业储能电源箱体结构设计

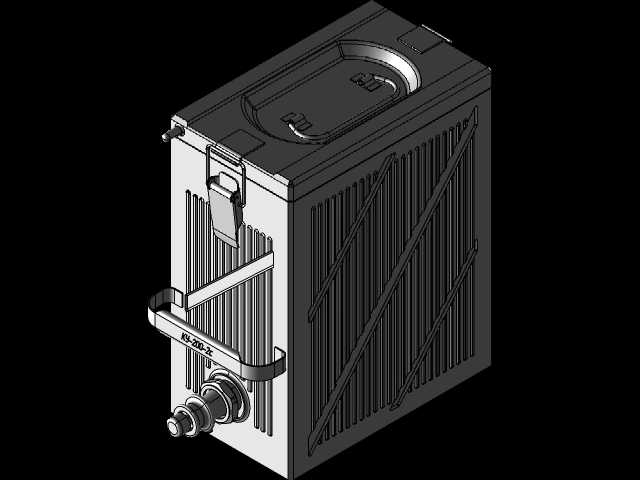

这款便携储能箱体的结构设计，首先围绕户外作业、临时检修供电的实际场景展开，在野外无固定市电接入的工况下，设备需要兼顾移动便携性与运行可靠性，因此整体采用立式长方体构型，在有限的占地投影面积内最大化内部电芯与电控元件的排布空间，同时控制整机重心落在手持搬运的受力区间内，避免转运过程出现侧倾风险。从功能实现层面看，箱体侧面设计的密集竖向散热筋并非装饰结构，而是直接与内部电芯安装腔的导热衬垫贴合，将电芯充放电过程中产生的热量通过筋条增大与空气的接触面积实现自然散热，省去额外散热风扇的结构，既降低了整机运行噪音，也减少了外部粉尘、水汽通过风扇开孔进入腔体的概率，适配多粉尘、高湿度的野外作业环境。箱体顶部的内嵌式提手做了下沉式设计，与顶面齐平，堆叠存放时不会出现凸起干涉，可实现多台设备的层叠码放，减少仓储与运输过程的空间占用；提手旁的锁扣采用快拆式弹簧卡扣结构，无需额外工具即可快速开启上盖，方便运维人员快速检修内部元件，卡扣的锁止力度经过调校，在设备承受常规路面运输振动时不会出现松脱，同时开启时的按压力度控制在单指可操作的范围，戴劳保手套也能顺利操作。侧面的金属提带做了弯折加强处理，除了辅助单人提运外，也可作为绑带固定点位，在车载运输时通过绑带穿过提带将设备固定在车厢支架上，避免行驶过程中滑动磕碰。前端的快插接口做了突出的防护围边，当设备意外倾倒时，围边会先接触接触面，避免接口直接受撞击变形，接口的安装法兰与箱体之间设置了密封胶圈，达到常规户外使用的防水防尘要求，可应对突发降雨、溅水等工况。设计过程中对安装边界做了严格把控，箱体所有外凸结构的尺寸都控制在标准周转箱的容纳尺寸范围内，底部设置的定位凸台与另一台同型号设备的顶部凹槽可实现嵌合定位，堆叠时不会出现滑移；内部的安装筋位预留了通用规格电芯模组与BMS控制板的安装孔位，可适配不同容量的电芯配置，无需重新开模调整壳体结构，降低不同配置版本的生产制造成本。箱体侧面的斜向加强筋在不增加板材厚度的前提下提升了侧面的抗形变能力，当设备承受侧面挤压时，斜筋可将受力分散到整个侧面框架，避免壳体凹陷挤压内部电芯造成安全隐患。
