适配SKF7048轴承的阶梯式心轴结构设计

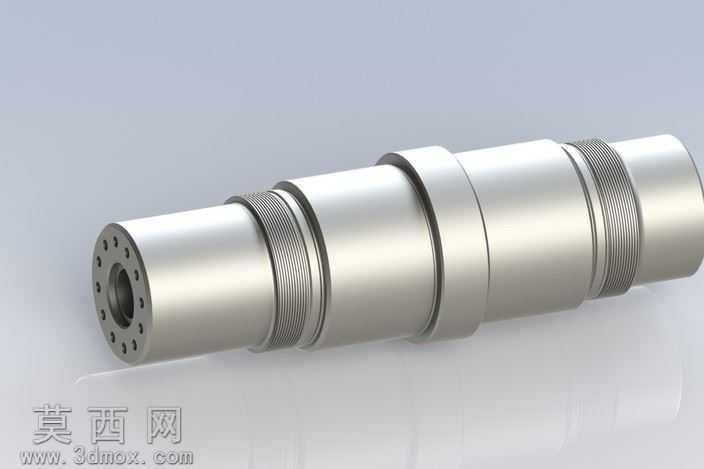

该心轴模型采用三维参数化建模方式构建，整体为同轴阶梯式回转体结构，建模过程中以中心轴线为全局基准，依次完成各轴段的轮廓绘制、回转特征生成，保证所有轴段的同轴度公差符合精密传动部件的设计要求。模型两端分别设置适配SKF7048系列大小轴承的安装轴颈，轴颈表面预留了轴承装配的定位台阶，台阶端面的垂直度经过参数校准，可确保轴承安装后端面贴合紧密无偏斜。轴身中部设置多组环形定位凸台，用于实现轴上零件的轴向限位，凸台的过渡圆角经过优化设计，可有效降低轴件工作过程中的应力集中风险，提升部件的疲劳使用寿命。靠近轴端的位置设计有细牙外螺纹结构，用于配套锁紧螺母实现轴承的轴向固定，螺纹段的退刀槽尺寸符合机械加工标准规范，可满足实际车削加工的工艺要求。其中一端轴头设计有均匀分布的轴向销孔，用于安装传动销实现扭矩传递，销孔的位置度经过严格约束，保证传动过程中受力均匀。模型渲染阶段采用金属磨砂钢材材质，还原了合金钢轴件经精加工后的表面质感，各轴段的表面粗糙度通过材质贴图做了区分，轴承安装轴颈为高光洁度磨削表面，非配合面为常规车削质感，清晰呈现不同加工面的工艺差异。设计过程中重点校核了各轴段的直径尺寸与SKF7048轴承内孔的配合公差，确保装配时可实现合适的过盈量，既保证轴承内圈与轴的同步转动，又避免过盈量过大导致的轴承装配损伤。同时对轴的整体长径比做了优化，在满足安装空间要求的前提下，提升轴的刚性，减少高速运转时的挠曲变形。模型的所有特征均保留参数化编辑属性，可根据实际使用需求快速调整各轴段的长度、直径、螺纹规格等参数，适配不同规格的轴承安装场景，结构设计兼顾了装配便利性、加工工艺性与运行可靠性，可直接用于机械传动结构的方案验证、装配干涉检查以及工程图纸的生成参考。
