П-190型工频电源变压器结构设计

这款П-190-4工频电源变压器，主要面向民用及工业低压控制回路的供电需求设计，常见于工控板卡供电、小型仪器仪表内置电源、家电控制模块等场景，承担市电电压转换、电气隔离的核心作用，为后端弱电回路提供符合要求的低压交流供电，同时通过初次级绕组的绝缘隔离，避免强电回路串入弱电侧引发的器件损坏与触电风险。

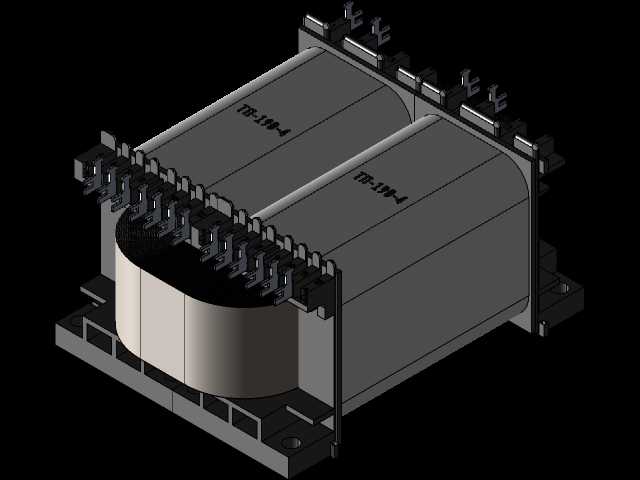

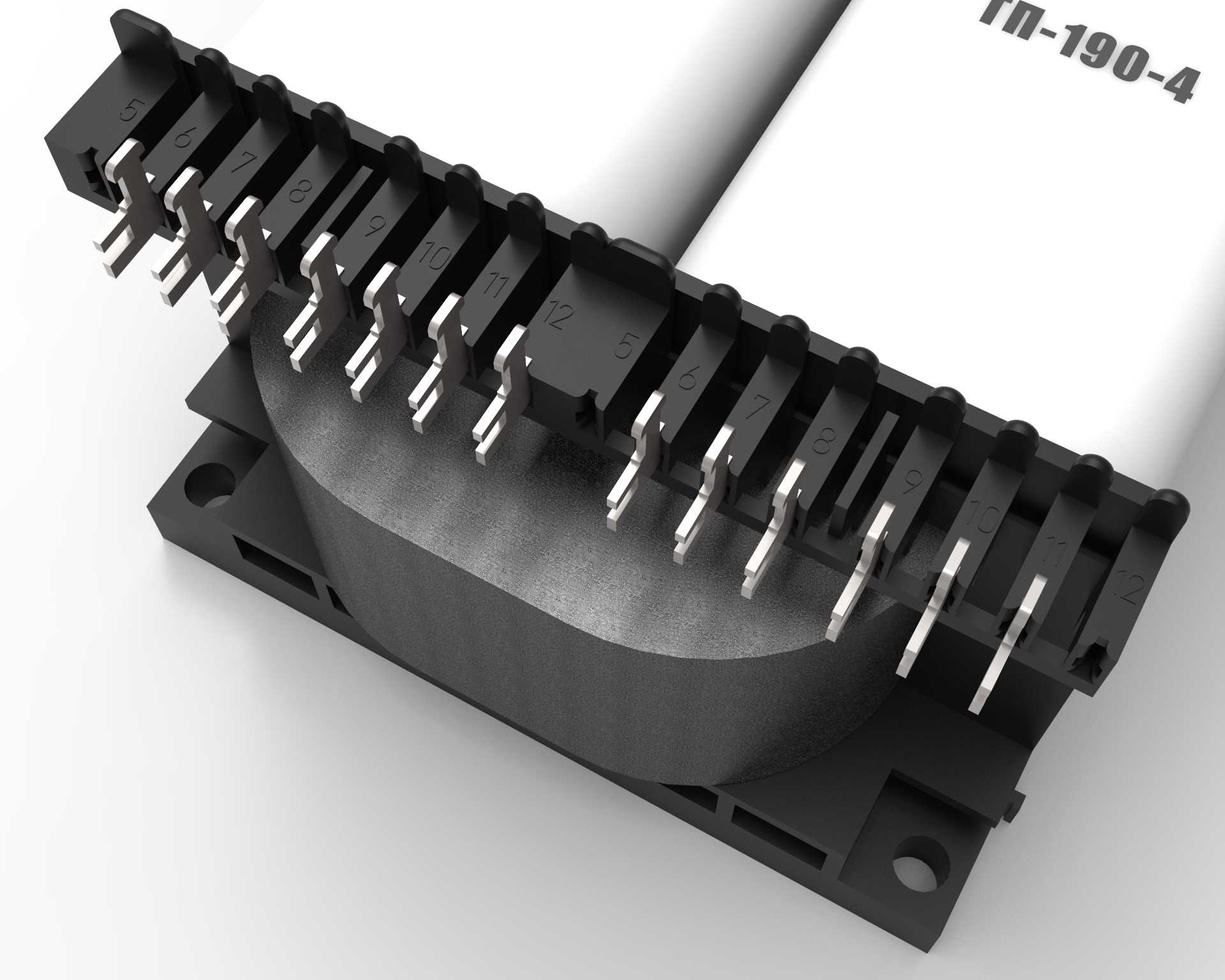

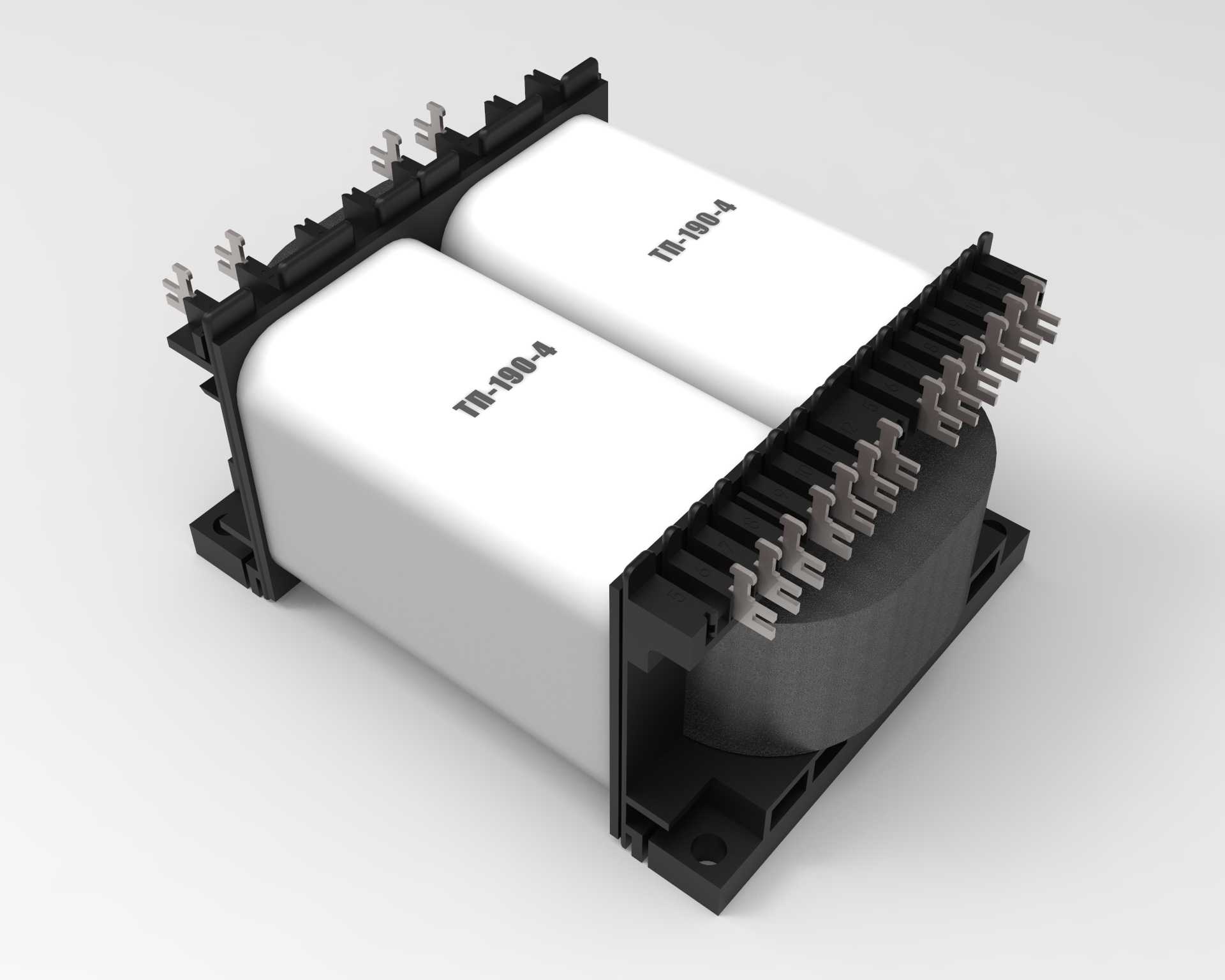

从结构设计来看，该变压器采用卧式插针安装形式，底部带两个对称的安装固定孔，适配PCB板通孔焊接与螺丝辅助固定的双重安装需求，插针采用等间距直插排布，引脚间距符合常规PCB布线的通用间距规范，可直接匹配标准焊盘设计，无需额外定制转接板。磁芯部分采用EI型叠片结构，外部包裹黑色绝缘塑壳，既可以对绕组形成物理防护，避免装配过程中漆包线绝缘层被刮损，也能提升绕组与外部金属构件之间的绝缘距离，满足安规设计的爬电距离要求。

绕组设计上，初级侧适配220V工频交流输入，允许额定电压存在±10%的波动范围，可覆盖国内市电的常规电压波动区间，绝缘性能设计充分考虑安规要求，初次级绕组之间、绕组与磁芯之间均设置足够的绝缘层级，可承受对应等级的工频耐压测试而不发生击穿。额定输出功率240VA，空载电流控制在0.12A以内，能有效降低空载状态下的无功损耗，减少设备待机状态的电能消耗。

外形尺寸方面，整体为矮卧式结构，高度方向尺寸紧凑，可适配内部空间高度受限的设备腔体，不会占用过多的垂直安装空间，长度方向的插针排布沿壳体长边一字排开，焊接后在PCB板上的受力分布均匀，可承受常规波峰焊工艺的热冲击与装配过程中的外力拉扯，不易出现引脚脱焊、壳体变形等问题。磁芯与塑壳之间采用卡扣加绝缘灌封的固定方式，可避免运输与使用过程中磁芯松动产生的工频振动噪音，长期运行下结构稳定性更强。

在实际选型应用中，该款变压器可直接替换同引脚排布、同功率等级的同类工频变压器，无需修改原有PCB的安装孔位与布线设计，适配性较强，适合小功率供电场景下的批量设备配套使用。
