TV-16车床托架手轮滚花刻度环结构

这款刻度环是普通卧式车床进给操作单元的核心配套零件，主要安装在车床溜板箱侧方的托架手轮上，承担进给量直观读数、手轮操作防滑握持的双重作用，是车床操作端实现精准进给控制的关键人机交互零件。在实际车床加工场景中，操作人员转动手轮控制刀架纵向或横向移动时，会通过刻度环上的周向刻度直接读取进给位移量，配合车床丝杠螺距换算进刀深度，直接决定外圆车削、端面车削、切槽工序的加工尺寸精度，是普通车床操作中使用频率极高的外露功能零件。

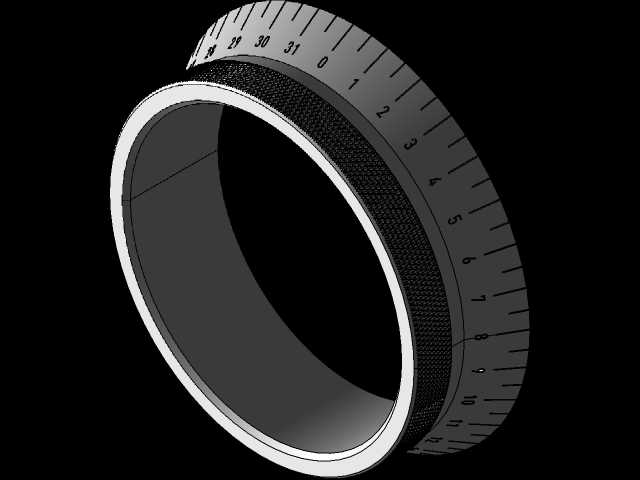

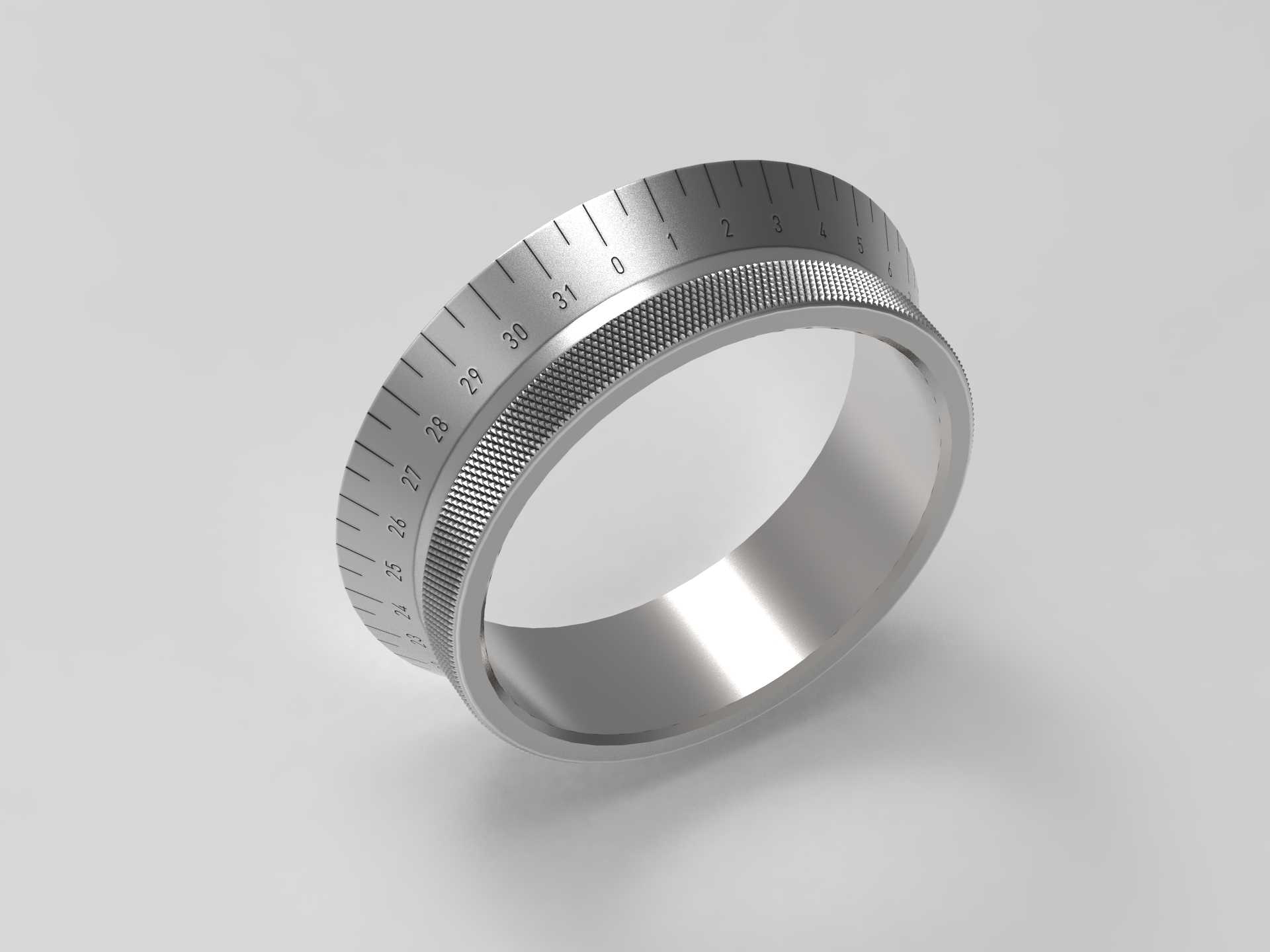

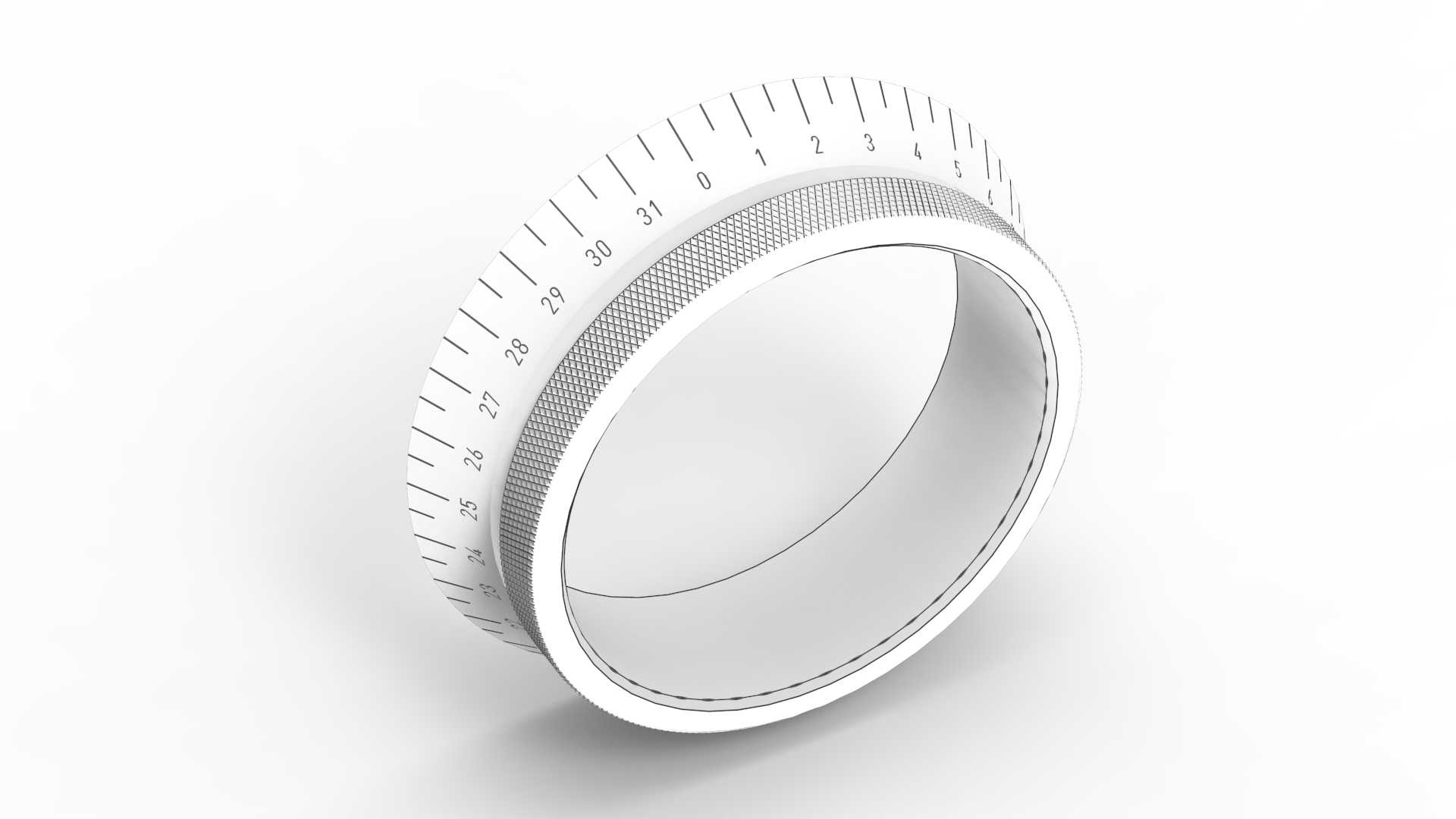

从功能特性来看，该零件为薄壁环形结构，外圈分为两个功能区域，一侧是均匀排布的周向刻度线，刻度沿环面360度等距划分，每格刻度对应固定的手轮转动进给量，刻度线采用蚀刻或滚压成型，长期摩擦操作也不会出现刻度磨损脱落的问题；另一侧是网纹滚花区域，滚花纹路深度均匀，既可以作为操作人员转动手轮时的防滑握持面，也能在快速转动手轮时提供清晰的触感反馈，避免操作打滑出现进刀过量的问题。零件内孔为光滑圆柱面，与手轮轴径采用小间隙配合安装，端面靠手轮压盖实现轴向定位，安装后无径向窜动，保证刻度读数的基准一致性。

从设计思路上，该零件复刻了经典苏式车床的操作件结构，整体采用金属材质加工，壁厚控制在合理范围，既保证环形结构的刚性，避免受磕碰出现变形导致刻度基准偏移，又控制了零件自重，不会增加手轮转动的额外负载。刻度环的安装边界完全匹配TV-16系列车床托架手轮的安装尺寸，内孔直径、环体宽度、外圈直径均与原机零件尺寸一致，可直接替换原有磨损的旧刻度环，不需要对手轮结构做任何二次加工。滚花区域的宽度经过实际操作验证，刚好匹配操作人员单指拨动、整手握持转动的操作习惯，刻度区域的数字标识朝向与手轮转动方向匹配，操作人员站在车床操作位即可直接读取刻度数值，不需要侧身调整视角，符合普通车床的操作人机工程要求。

在实际设备维护场景中，这类刻度环属于车床的易损耗外露件，长期使用后容易出现滚花磨损打滑、刻度被切削液腐蚀模糊、受磕碰变形的问题，精准的三维结构可以为设备维修替换、备件加工提供准确的尺寸参考，也可以作为同类中小型车床操作件设计的结构参考，帮助设计人员快速完成手轮读数组件的结构匹配，减少重复建模的工作量。
