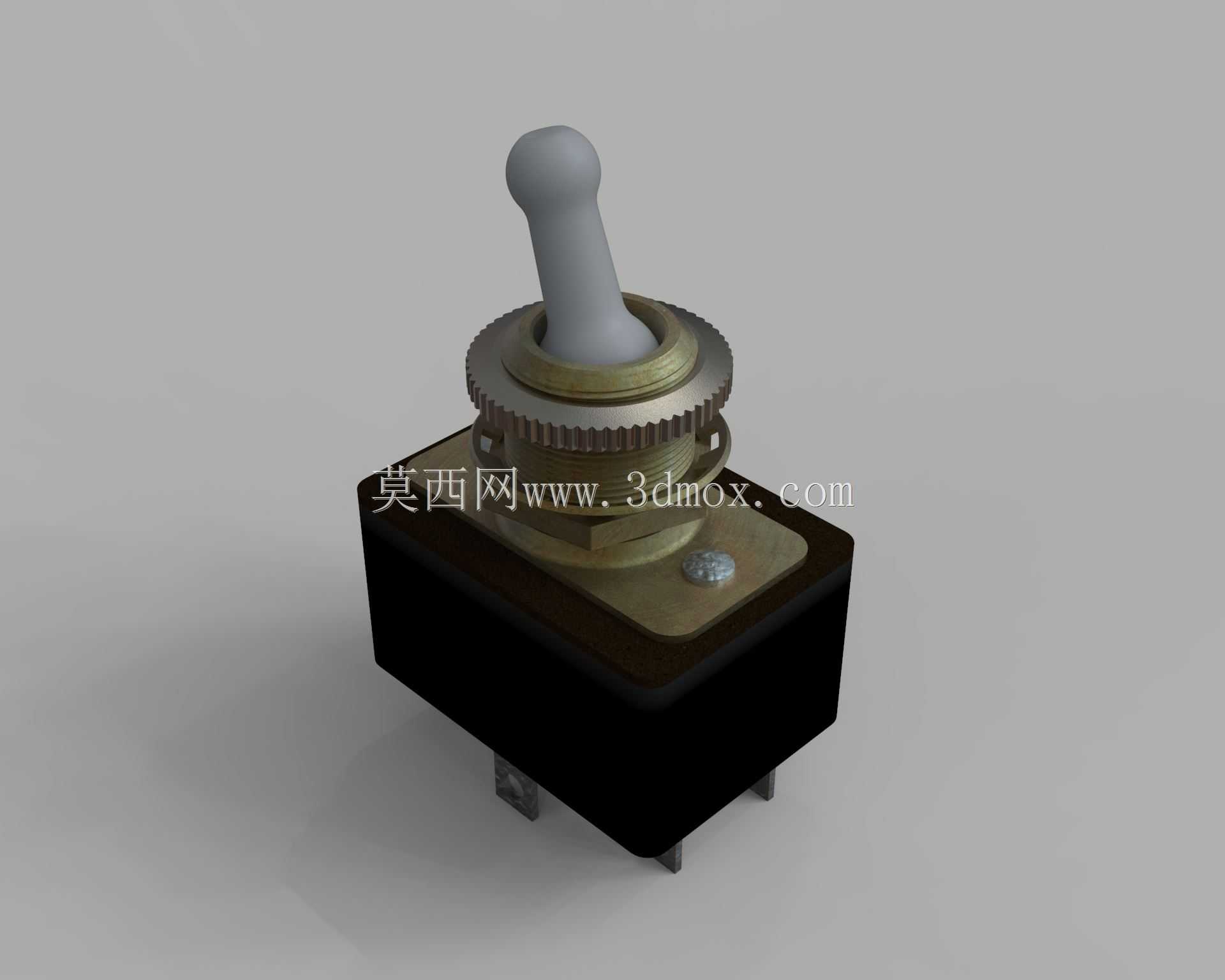

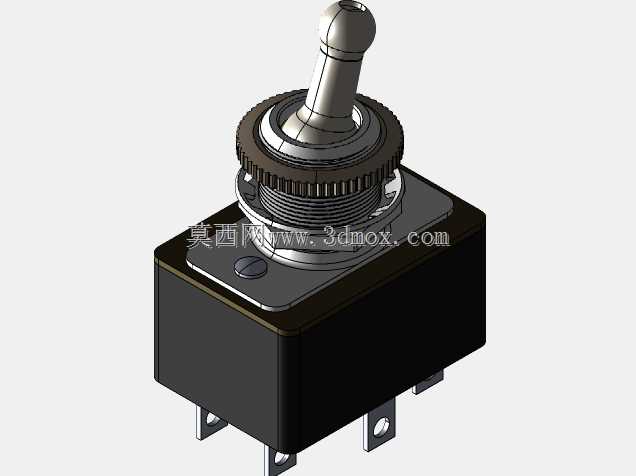

钮子式摇臂拨动开关结构设计

这款钮子式拨动开关是低压电气控制回路中应用极为广泛的手动操作控件，常见于工业控制柜面板、小型机电设备操作端、测试仪器仪表、改装车辆电控系统、民用电器电源切换等场景，承担回路通断、档位切换、信号触发的核心作用，能够在小电流控制回路中实现稳定的手动操作输出，适配多数低压直流、交流控制场景的操作需求。从产品功能特性来看，这款开关采用扳动摇臂的操作方式，操作反馈清晰，扳动到位时有明确的档位顿挫感，能够避免操作过程中的误触发问题，开关底座采用绝缘阻燃材质封装，内部触点采用导电性能优异的金属构件，能够保证回路导通时的接触稳定性，降低接触电阻带来的发热损耗，顶部的螺纹锁紧结构可以适配不同厚度的面板安装需求，搭配锁紧螺母即可完成面板的快速固定，底部插脚采用直插式设计，既可以配合焊接完成线路连接，也可以适配对应的接插件实现快速接线，大幅提升现场装配的效率。在设计思路上，这款开关充分兼顾了操作手感与安装适配性，摇臂的握持端采用圆润的球形造型，贴合手指扳动时的接触弧度，长时间操作也不会产生明显的硌手感，中部的螺纹调节圈既可以作为面板安装的锁紧定位结构，也可以搭配防水胶圈实现面板安装后的密封防护，提升在多尘、轻微溅水环境下的使用可靠性，底座的方形结构能够在安装时嵌入面板预留的方孔中，避免拧紧螺母时开关本体跟转，降低安装操作的难度。从外形尺寸与安装边界来看，这款开关整体结构紧凑，方形底座的占用空间较小，摇臂扳动的行程角度控制在合理范围内，操作时不会和周边相邻的控件产生干涉，底部插脚的间距符合通用电子控件的引脚间距规范，能够适配常规的焊盘孔位设计，安装时仅需要在面板上开出对应尺寸的安装孔，搭配配套的螺母、垫片即可完成固定，不需要额外设计复杂的安装固定结构，能够适配多数紧凑型电控设备的内部空间布局要求，在有限的安装空间内即可完成控件的布置，不会占用过多的设备内部空间，同时开关的整体结构强度可靠，能够承受日常操作中的扳动力度，长期反复操作也不会出现结构松动、触点接触不良的问题，满足工控场景下长期稳定使用的需求。
