TV-16车床进给操作裙板结构

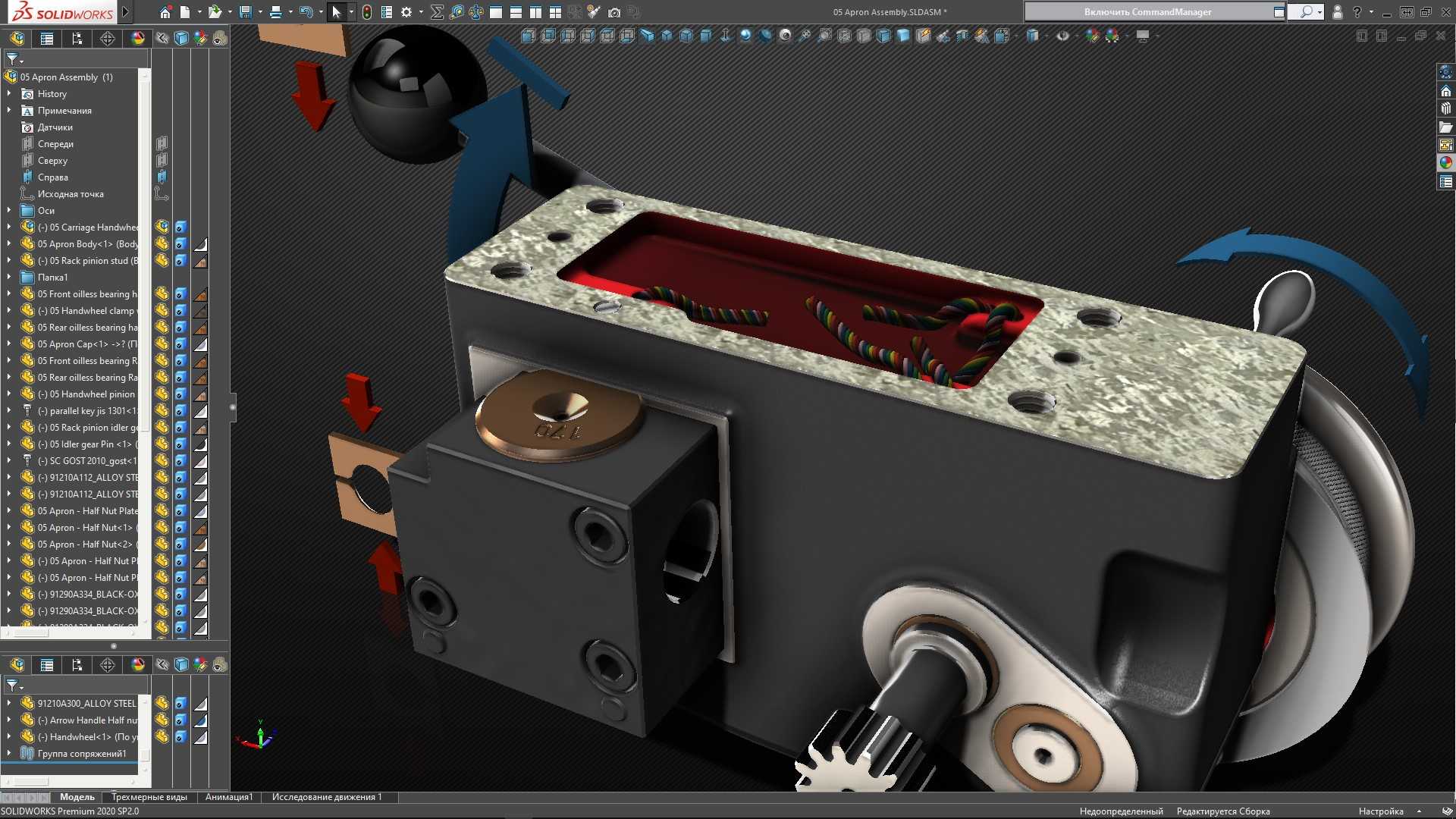

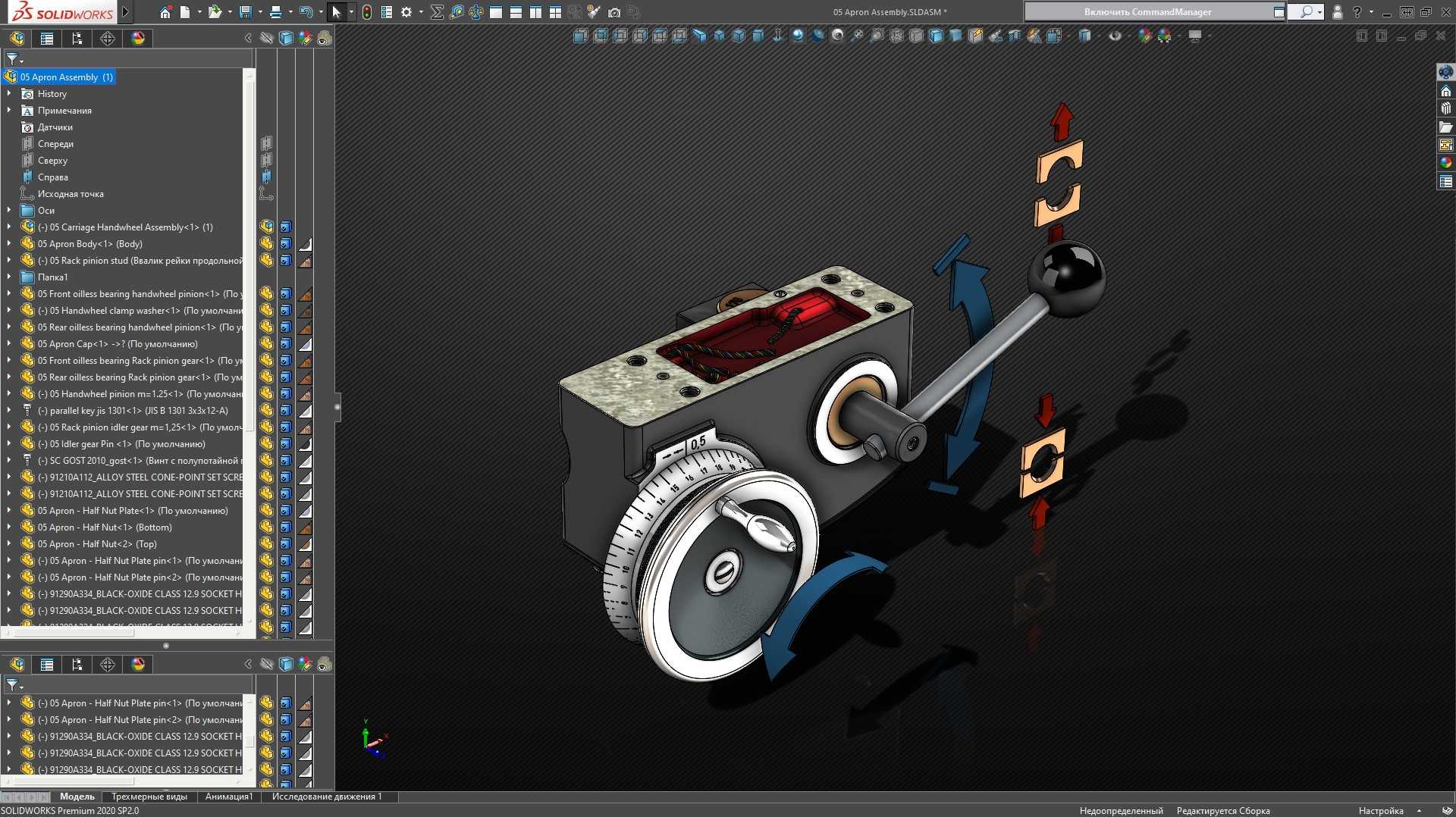

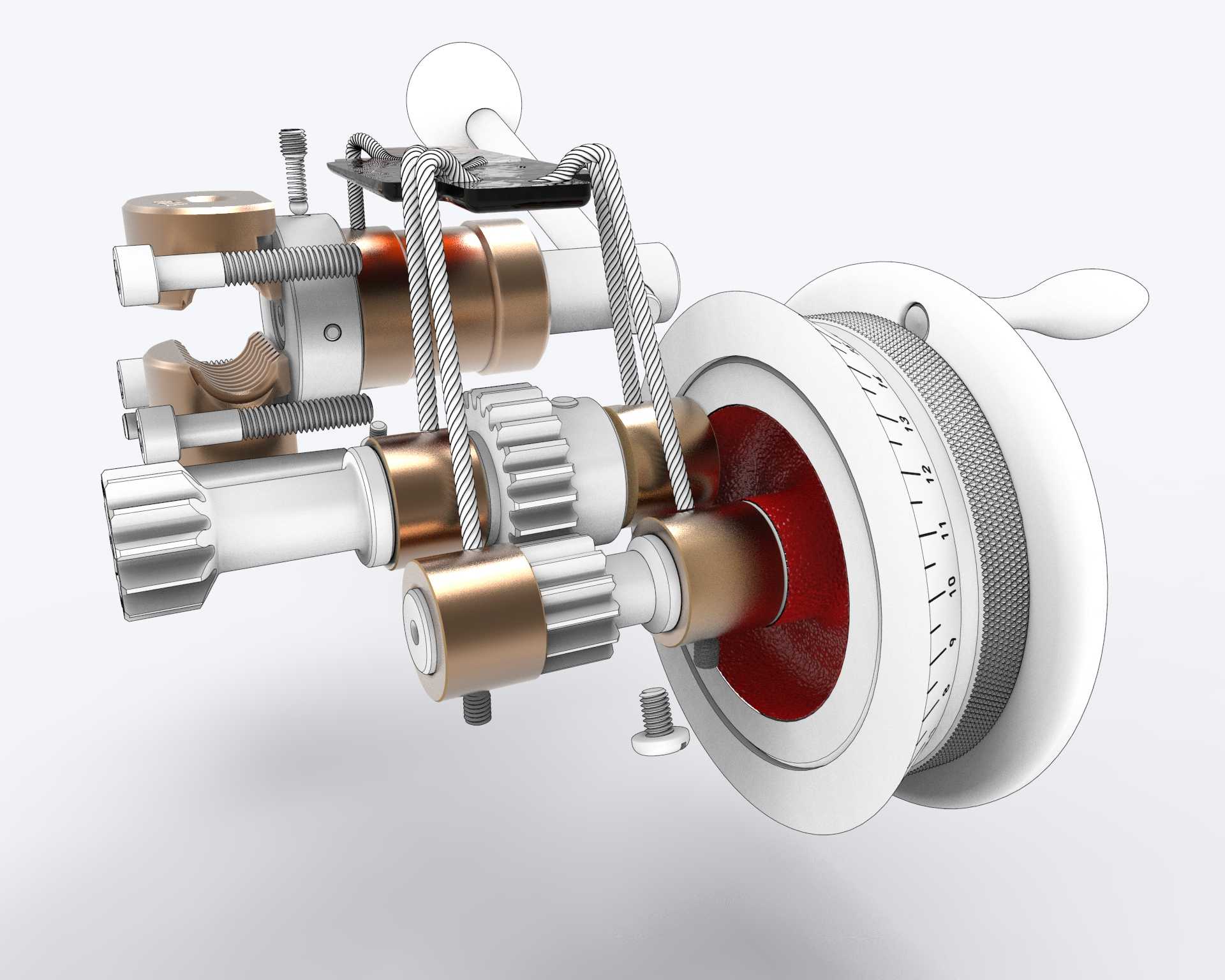

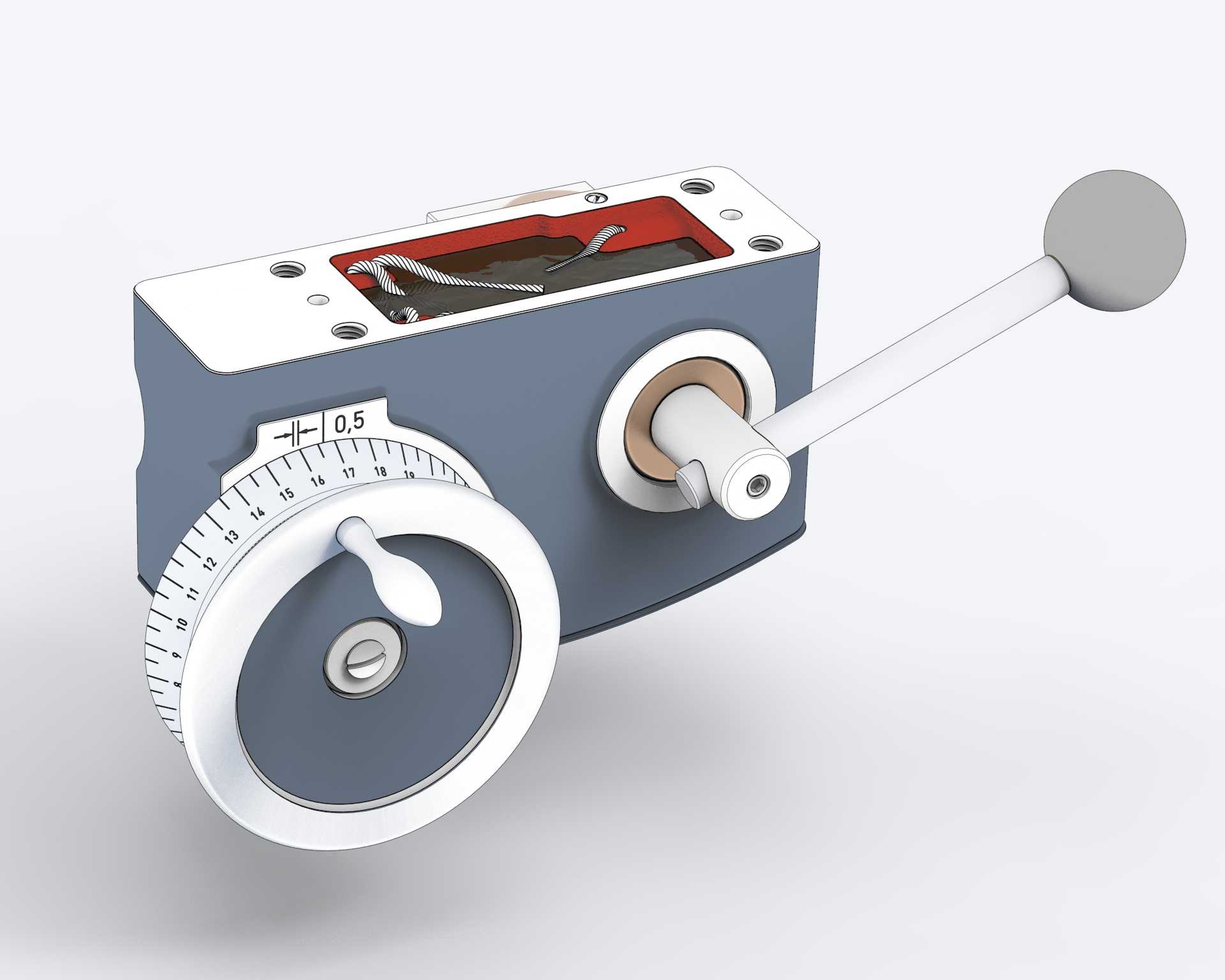

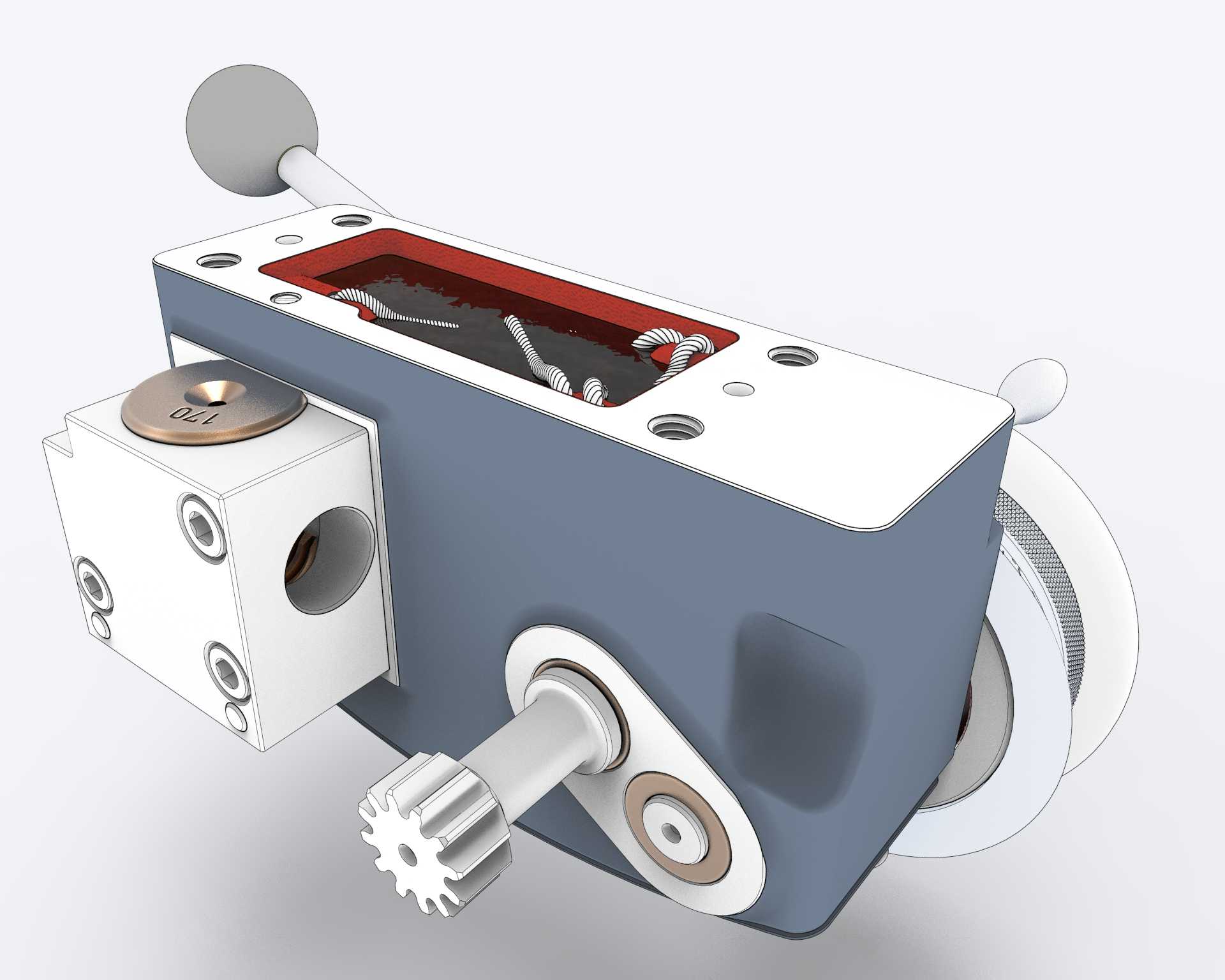

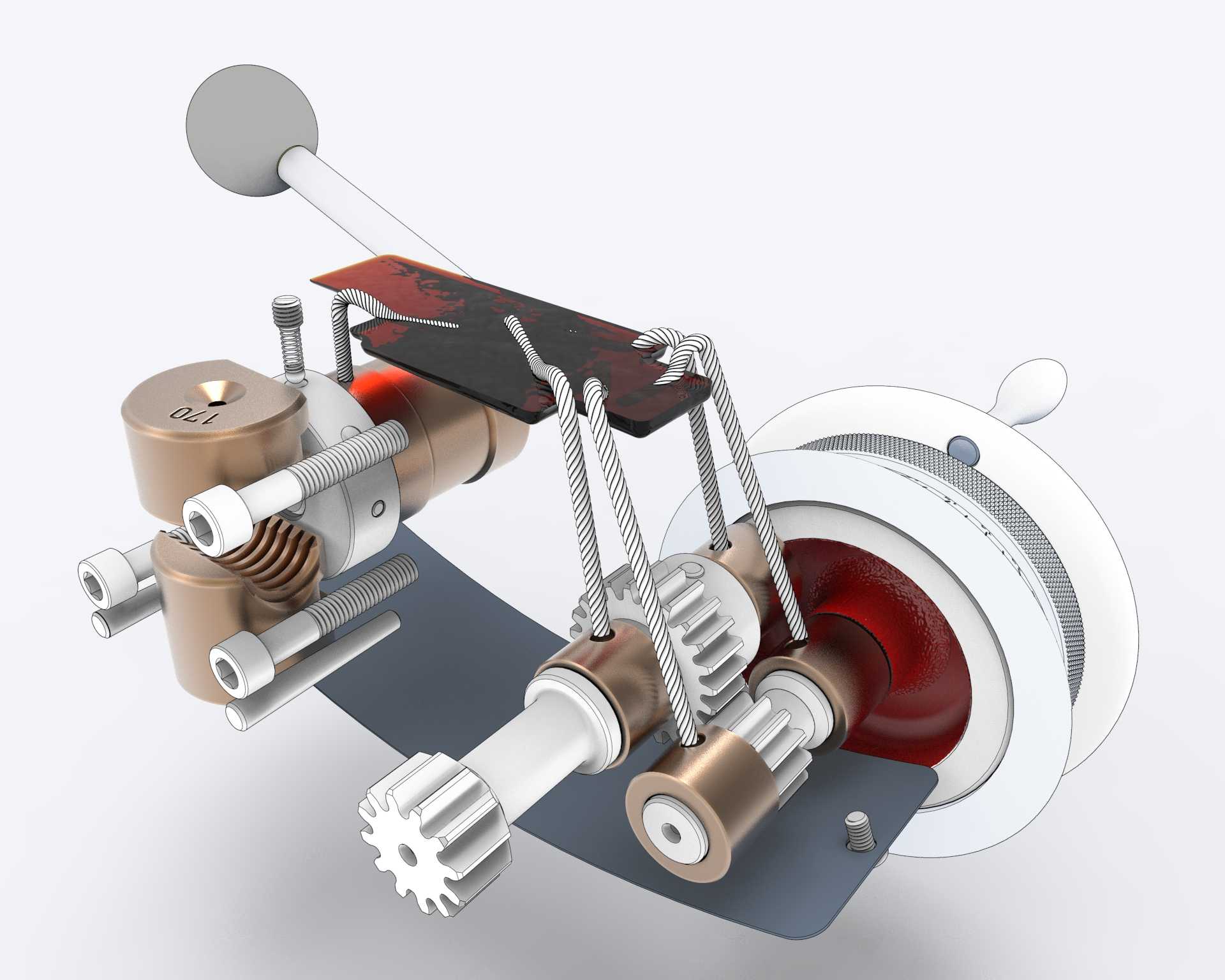

　　车床裙板作为普通卧式车床进给系统的核心操作端部件，直接承担进给量调节、纵横进给切换、手动进给操作的核心功能，是一线操作工人与车床传动系统交互最频繁的结构单元，其结构合理性直接影响车床操作手感、进给精度与日常维护便捷性。这套裙板结构适配TV-16系列小型普通车床，安装位置位于床身前侧导轨下方的溜板箱体正面，整体安装边界需匹配溜板箱的前端面安装孔位，外伸的操作手轮需预留足够操作空间，避免与床身导轨、拖板移动行程产生干涉，手轮外圈的防滑滚花纹路采用0.8mm节距的网纹结构，保证带切削液的操作场景下仍有足够摩擦力，不会出现打滑脱手的问题。结构内部集成了多组滑移齿轮与传动丝杠副的衔接机构，

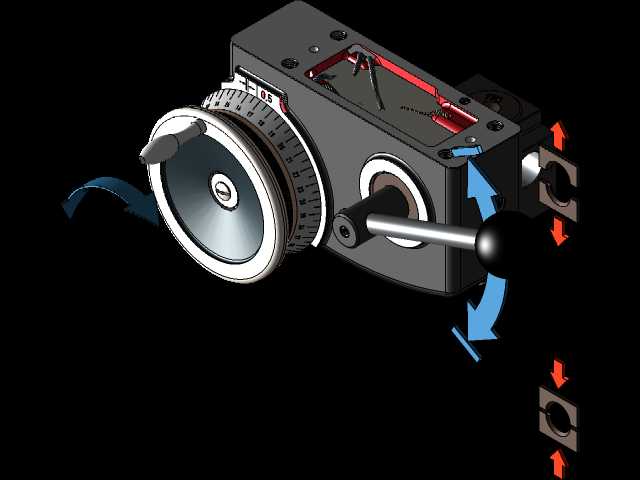

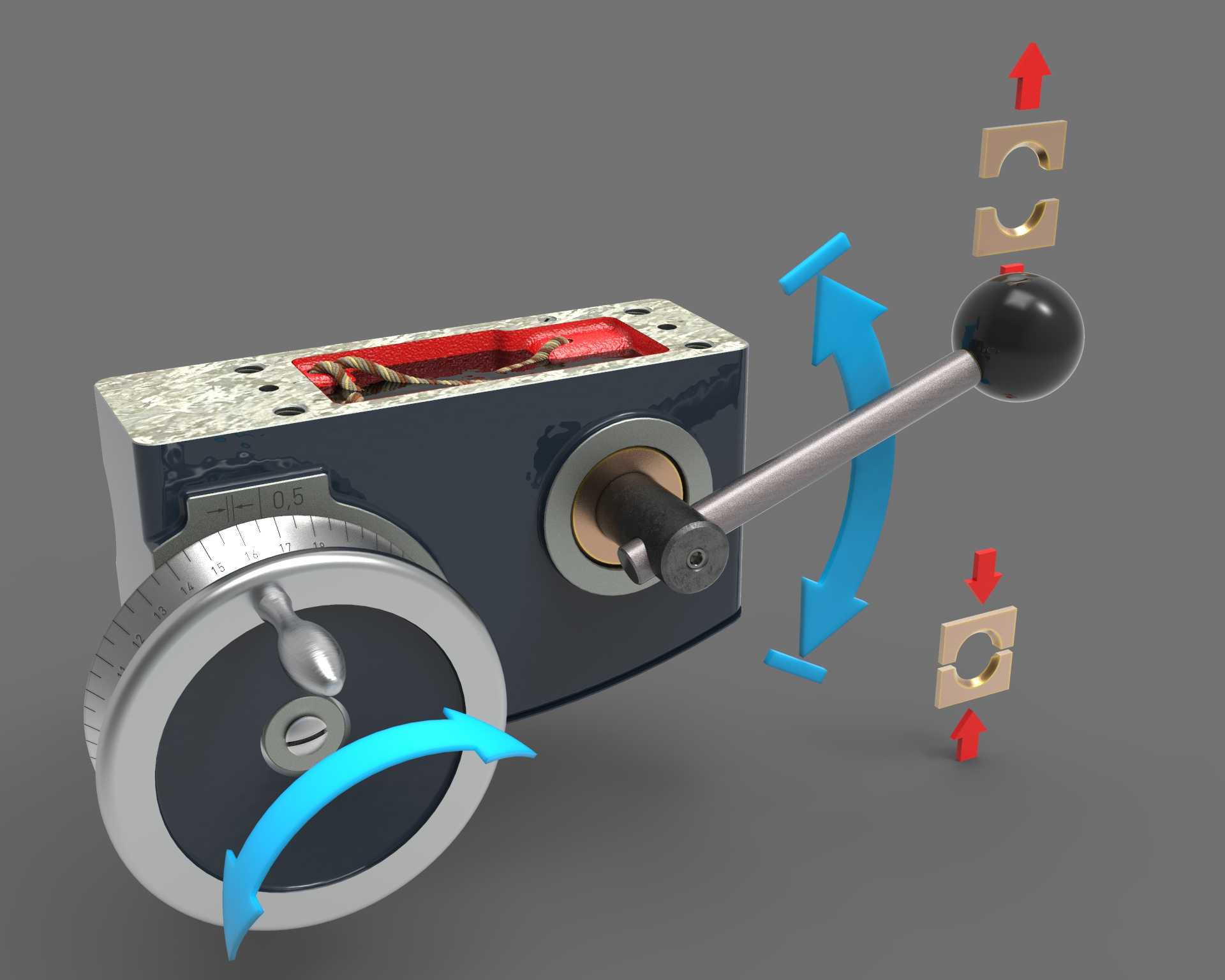

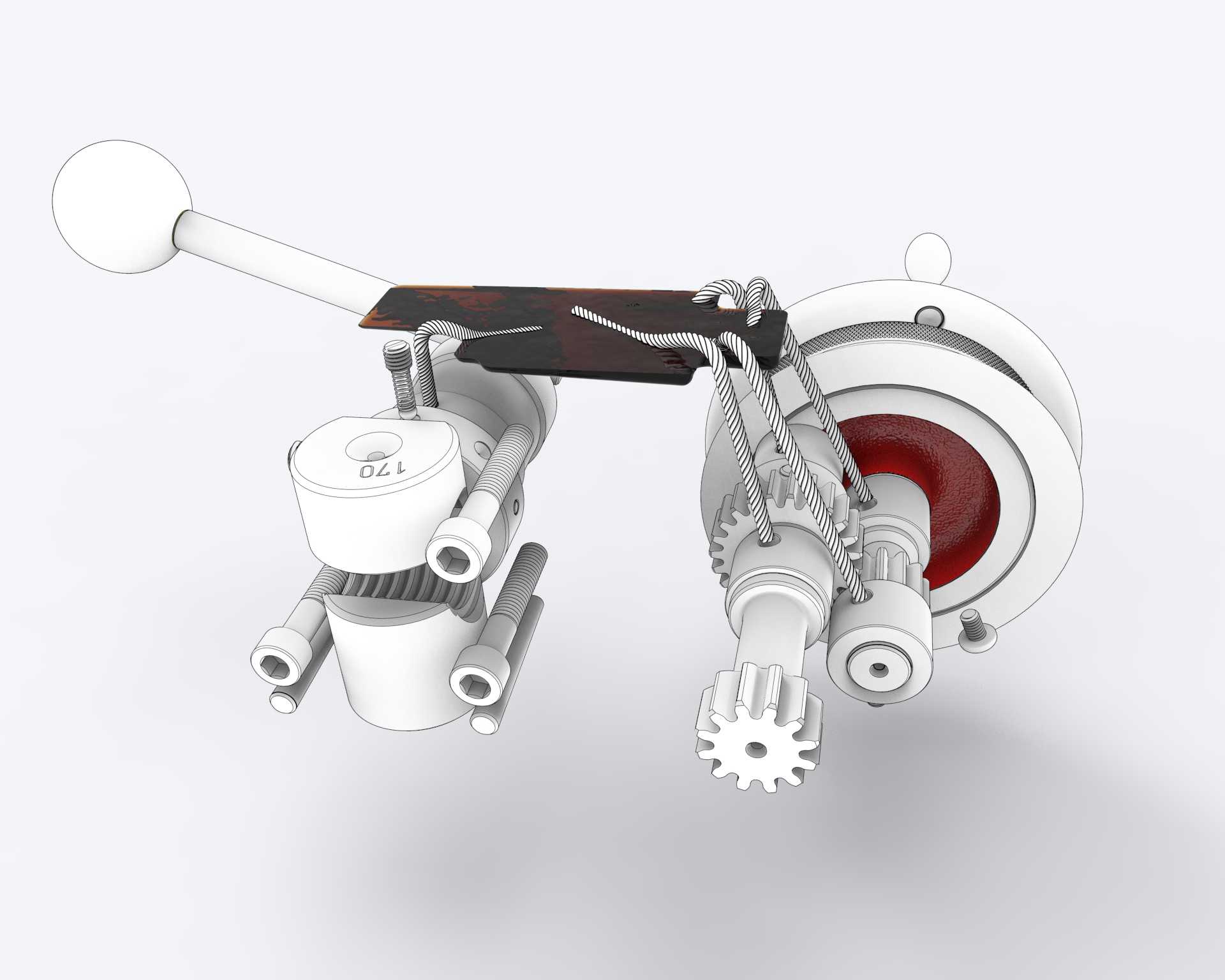

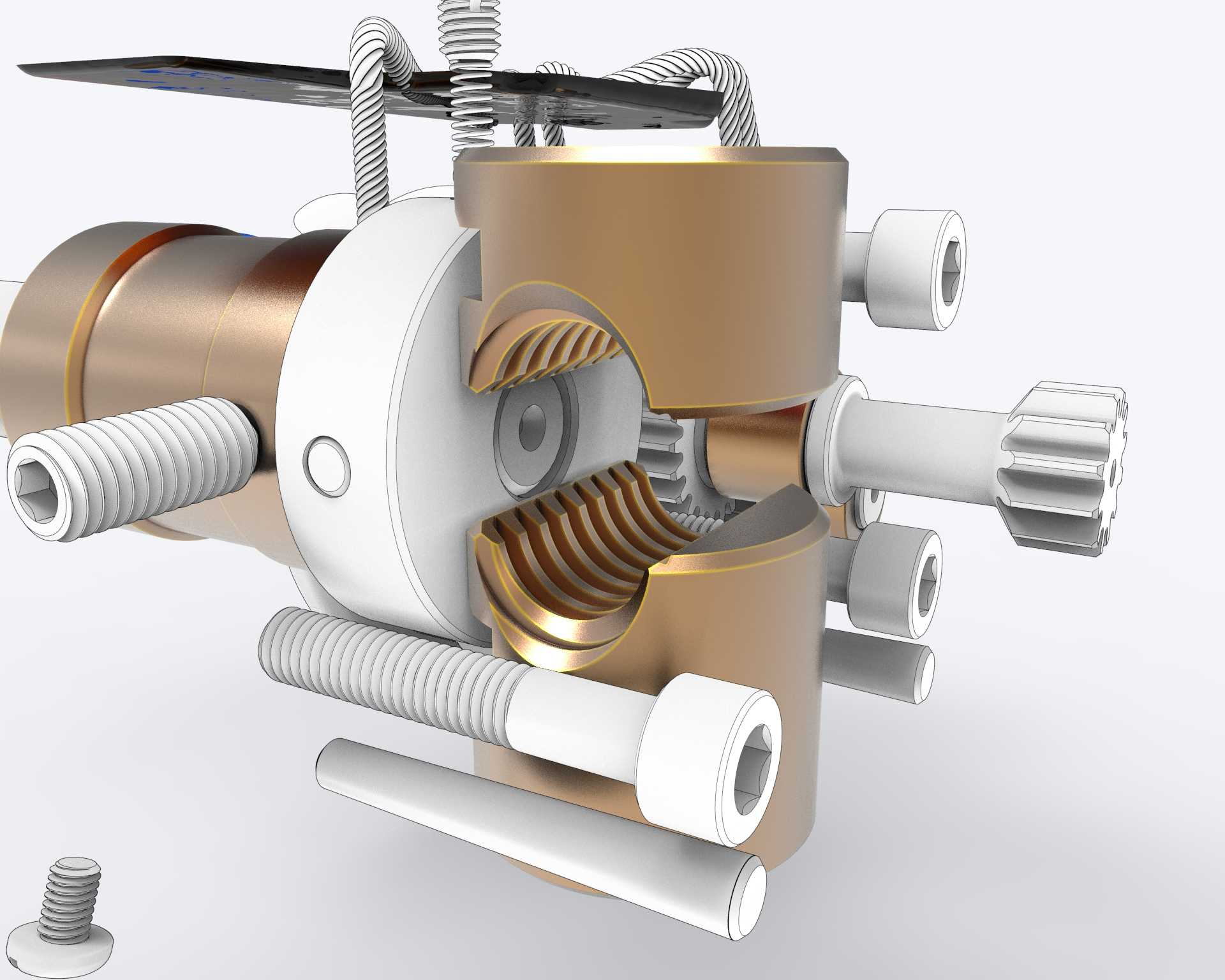

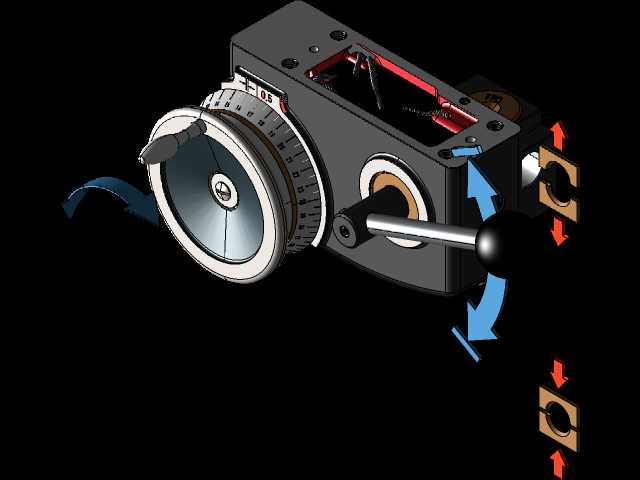

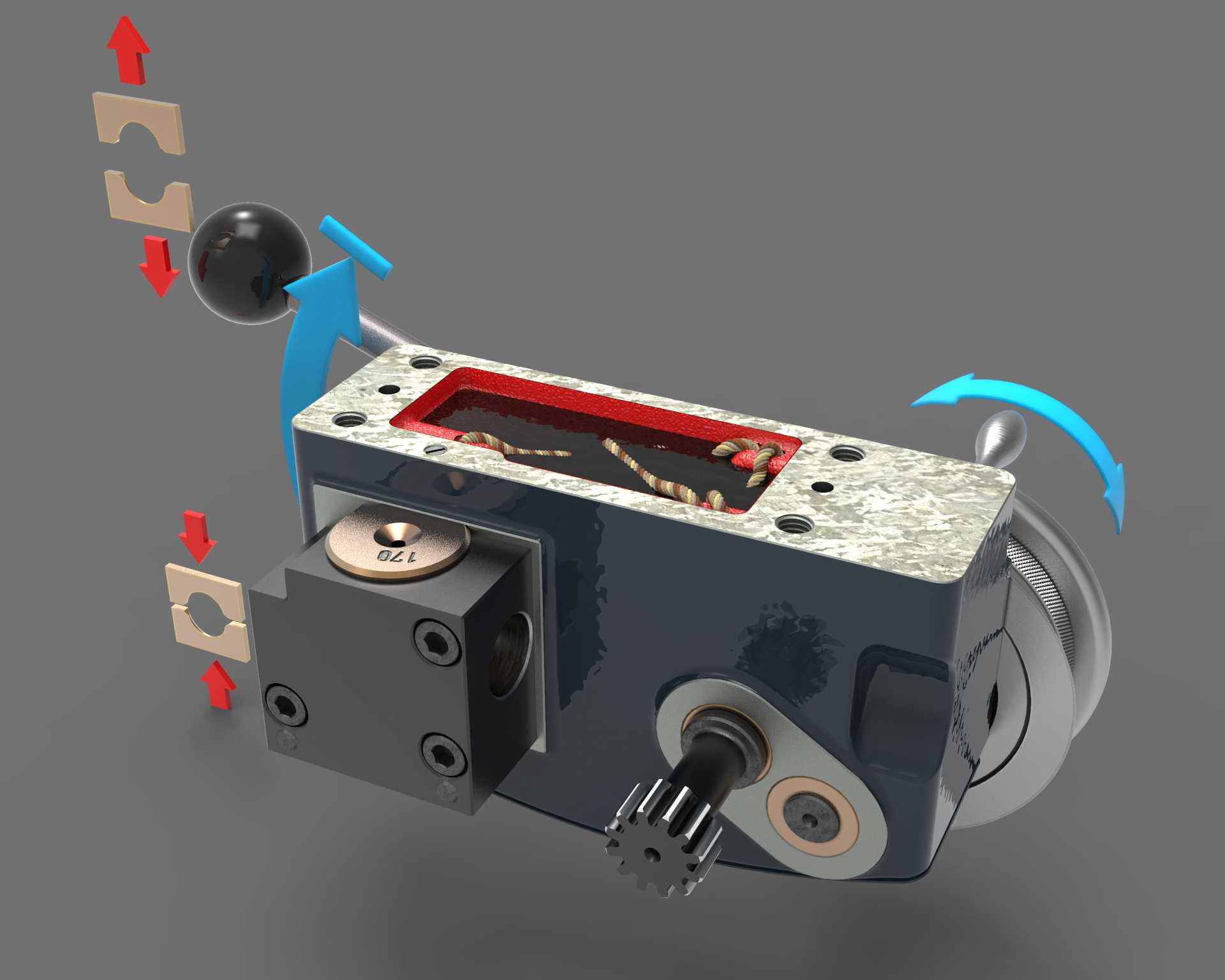

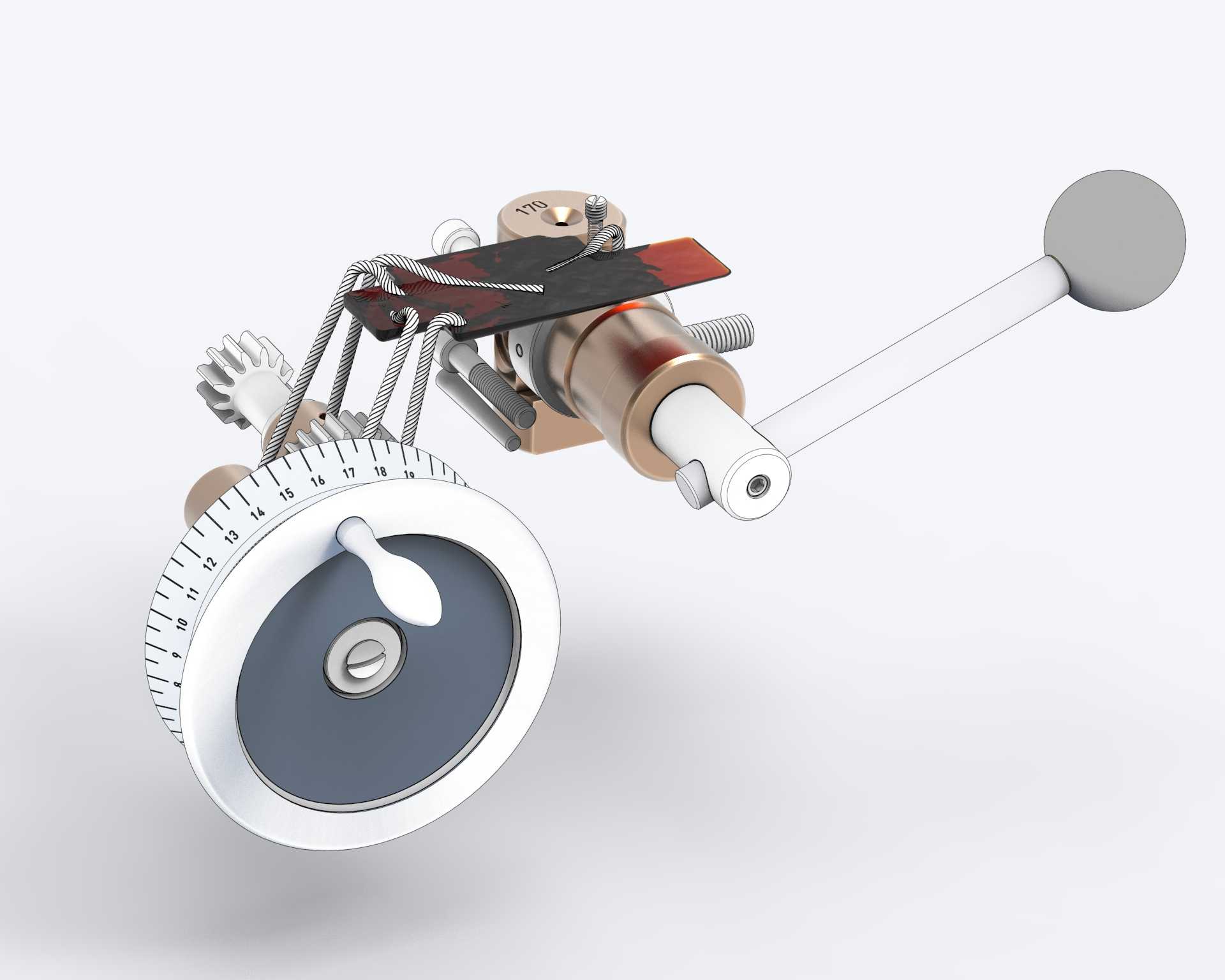

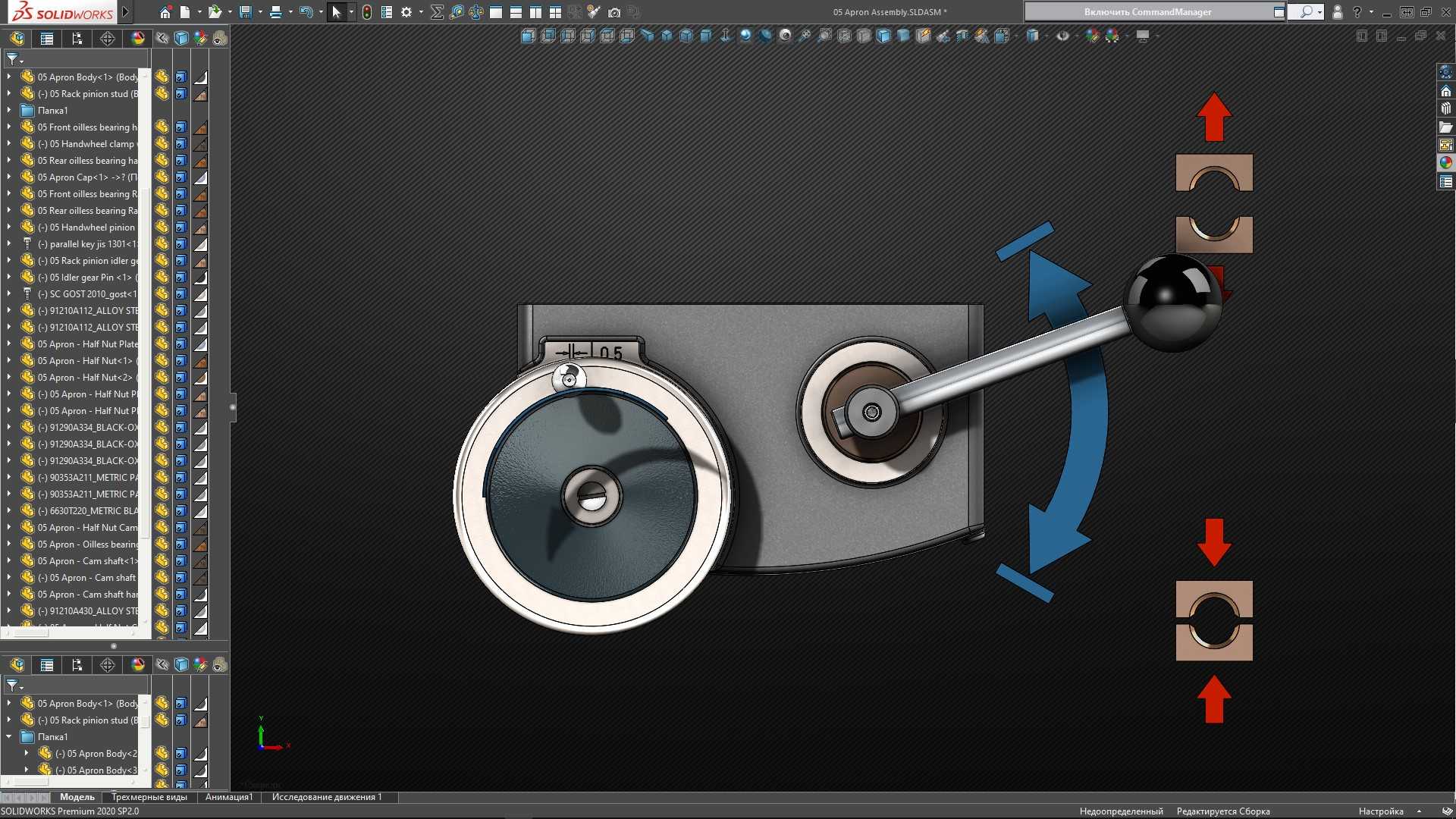

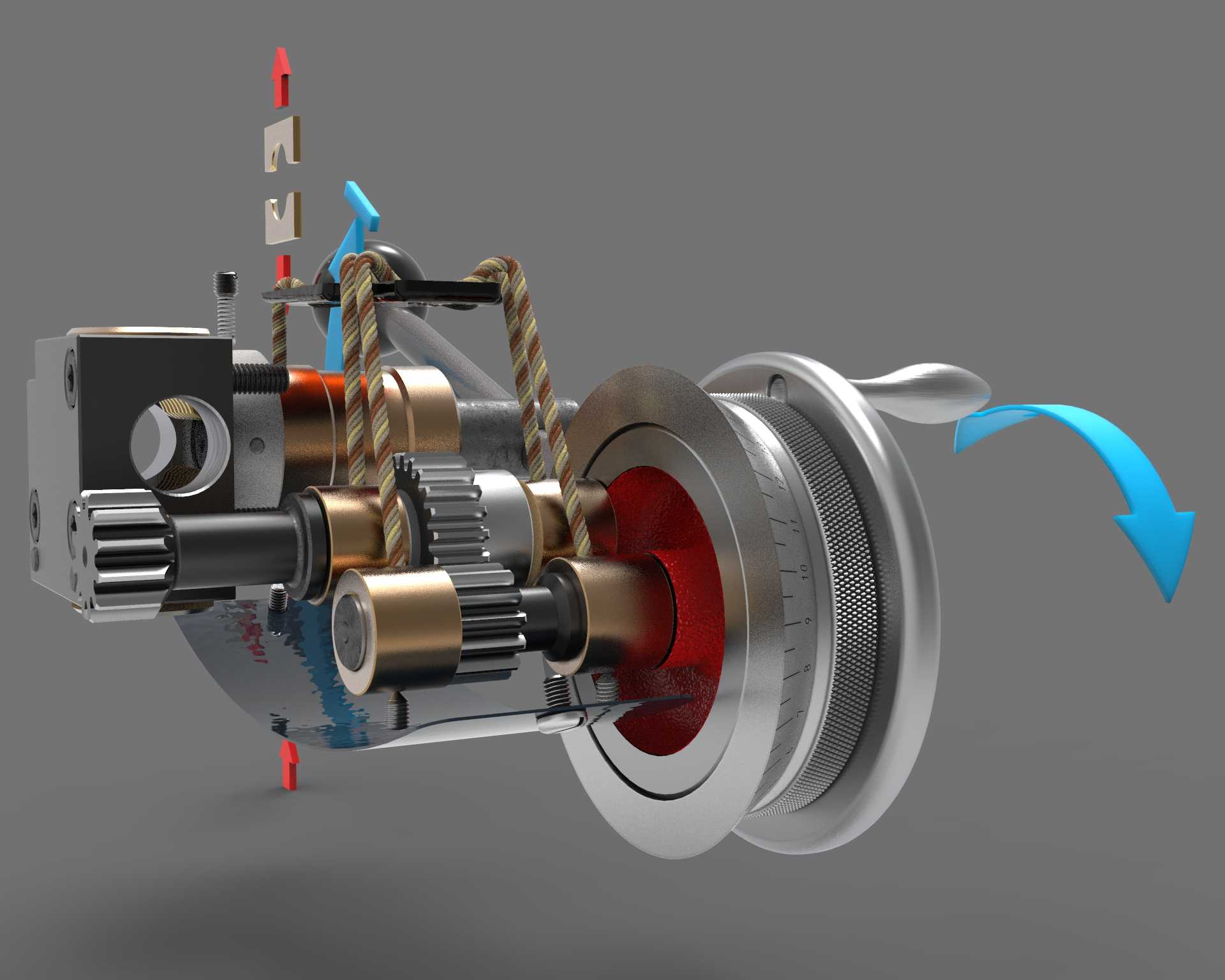

　　转动手轮时可通过内部齿轮组将扭矩传递至溜板箱内的蜗杆轴，带动大拖板沿床身导轨做纵向进给移动，手轮同轴集成的刻度盘采用圆周100格分度设计，每格对应0.02mm的进给位移，刻度盘与手轮轴之间设置了可调阻尼的摩擦片结构，可避免机床振动导致刻度盘自行偏移，同时支持手动转动刻度盘完成对零操作，无需转动整个手轮即可快速完成进刀基准校准。裙板上还设置了进给换向拨杆与锁紧机构，拨杆通过内部凸轮结构推动滑移齿轮切换啮合位置，实现纵横进给的快速切换，拨杆的操作行程经过优化，扳动角度控制在30度以内即可完成档位切换，档位位置设置了钢珠定位结构，切换到位后有清晰的档位反馈，避免操作中出现脱档、串档问题。设计过程中充分考虑了日常维护的便捷性，

　　裙板外壳采用分体式装配结构，拆下前端紧固螺丝即可直接暴露内部传动齿轮与调节机构，无需拆解整个溜板箱即可完成齿轮间隙调整、摩擦片阻尼校准、刻度盘更换等日常维护操作，内部齿轮均采用直齿圆柱齿轮结构，模数统一为1.5，具备良好的互换性，磨损后可直接替换标准件，降低设备运维成本。裙板的外露金属部件均做了发黑防锈处理，手轮与刻度盘采用铸铁基体加工后表面喷塑，既保证结构强度，又能长期耐受车间切削液、油污的腐蚀，不会出现锈蚀卡滞问题，各转动轴位置均设置了铜套耐磨衬套与注油孔，可定期加注润滑脂降低转动磨损，延长部件使用寿命。
