图尼马基纳枣子点蚀加工设备结构设计

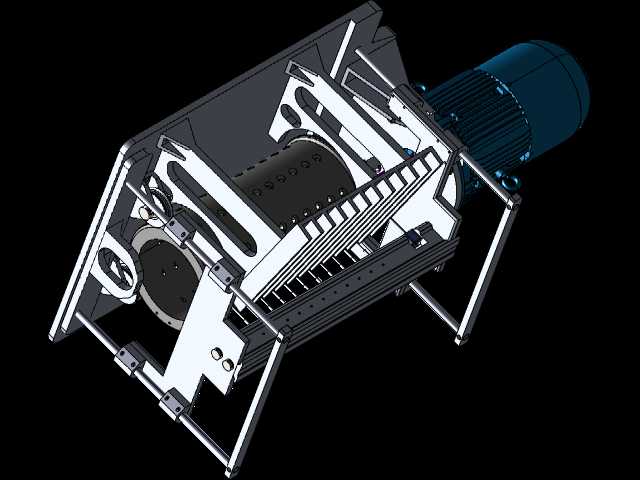

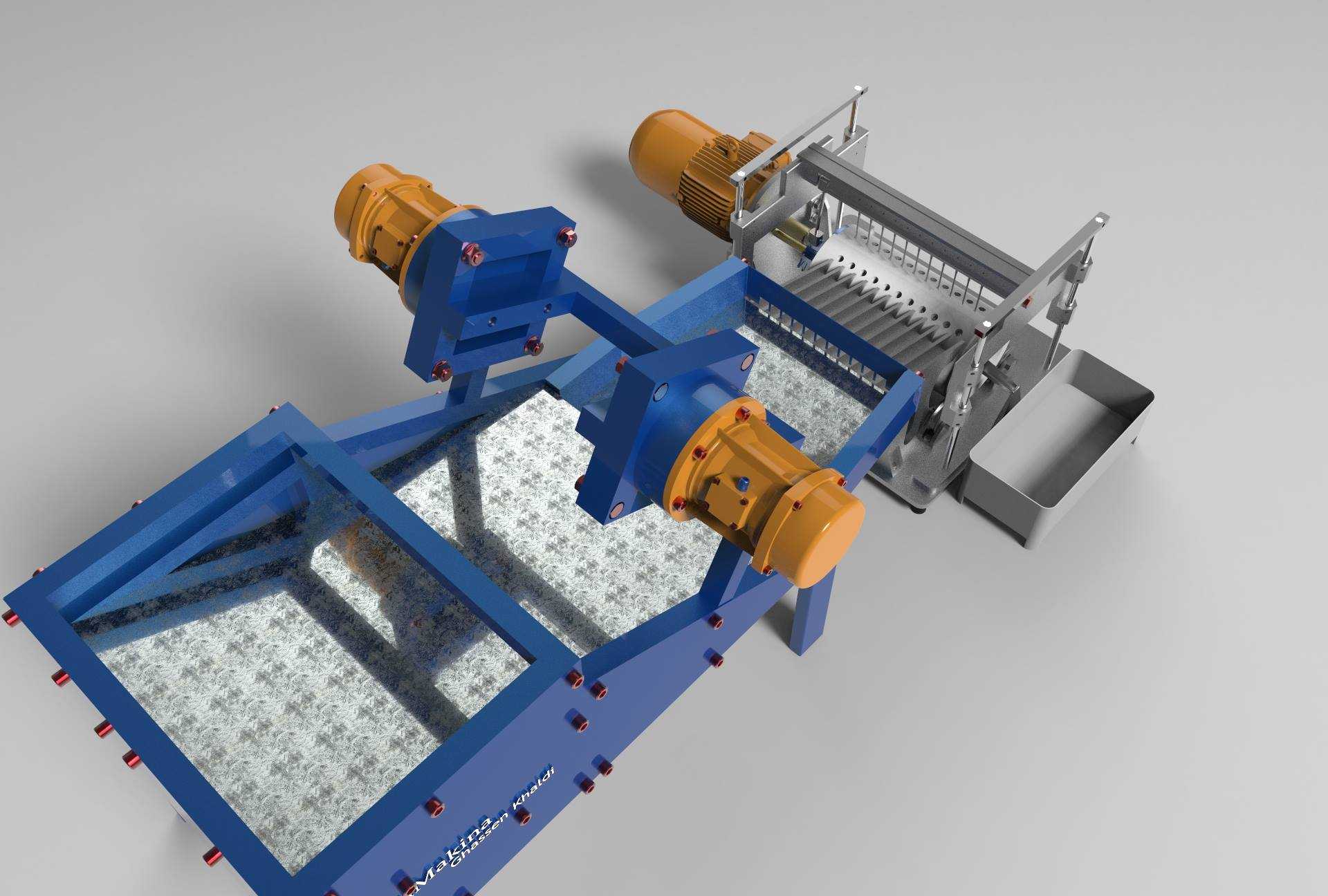

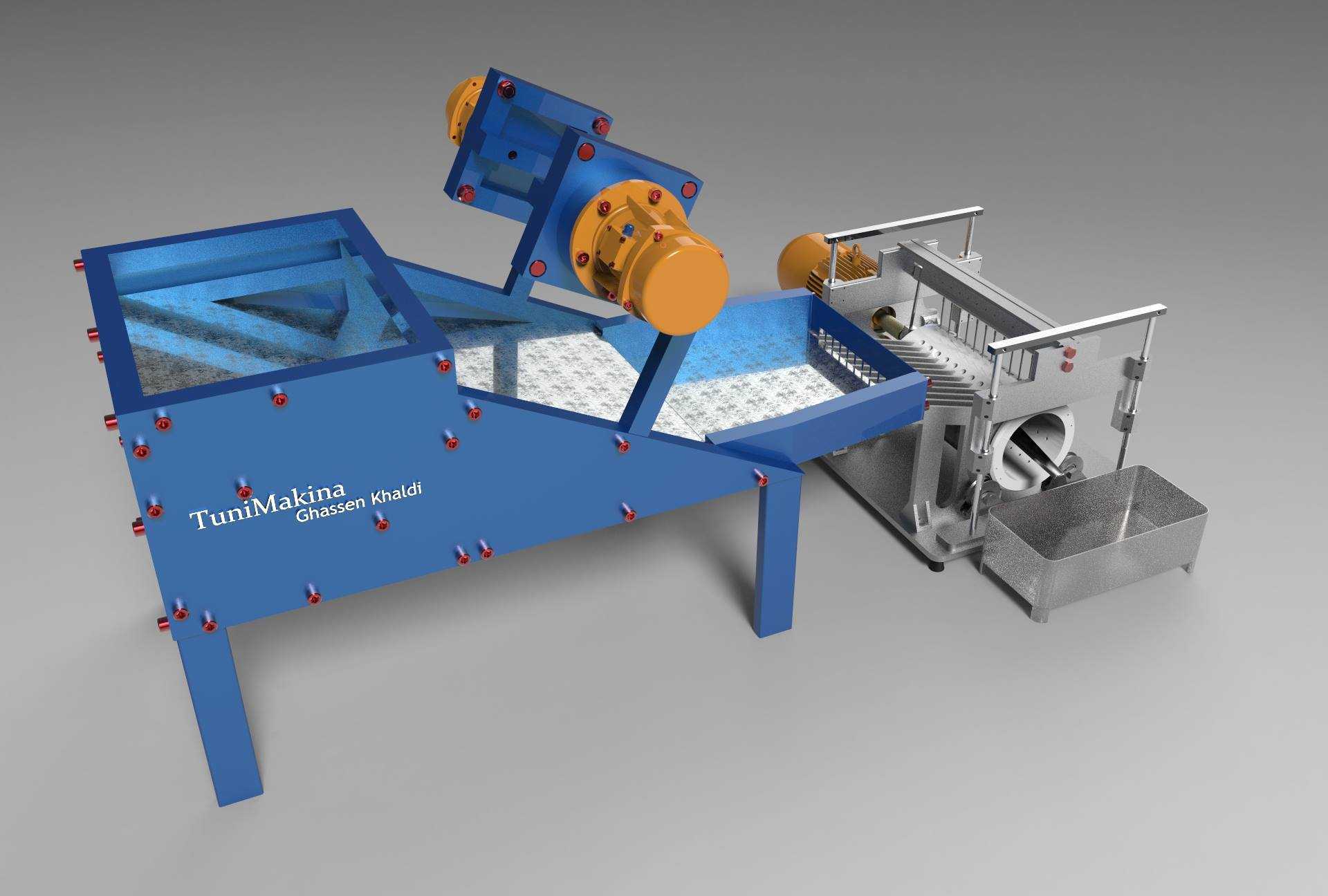

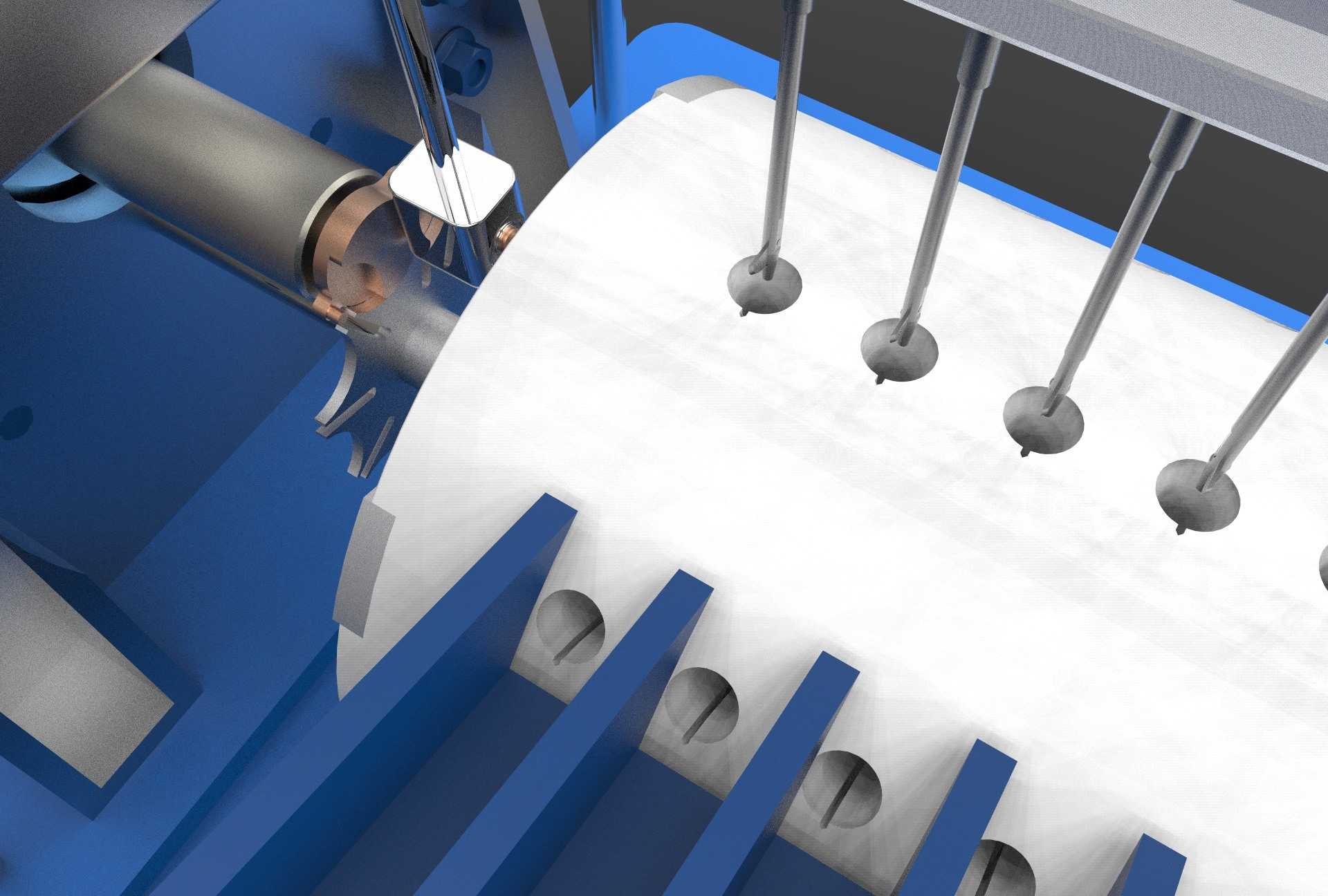

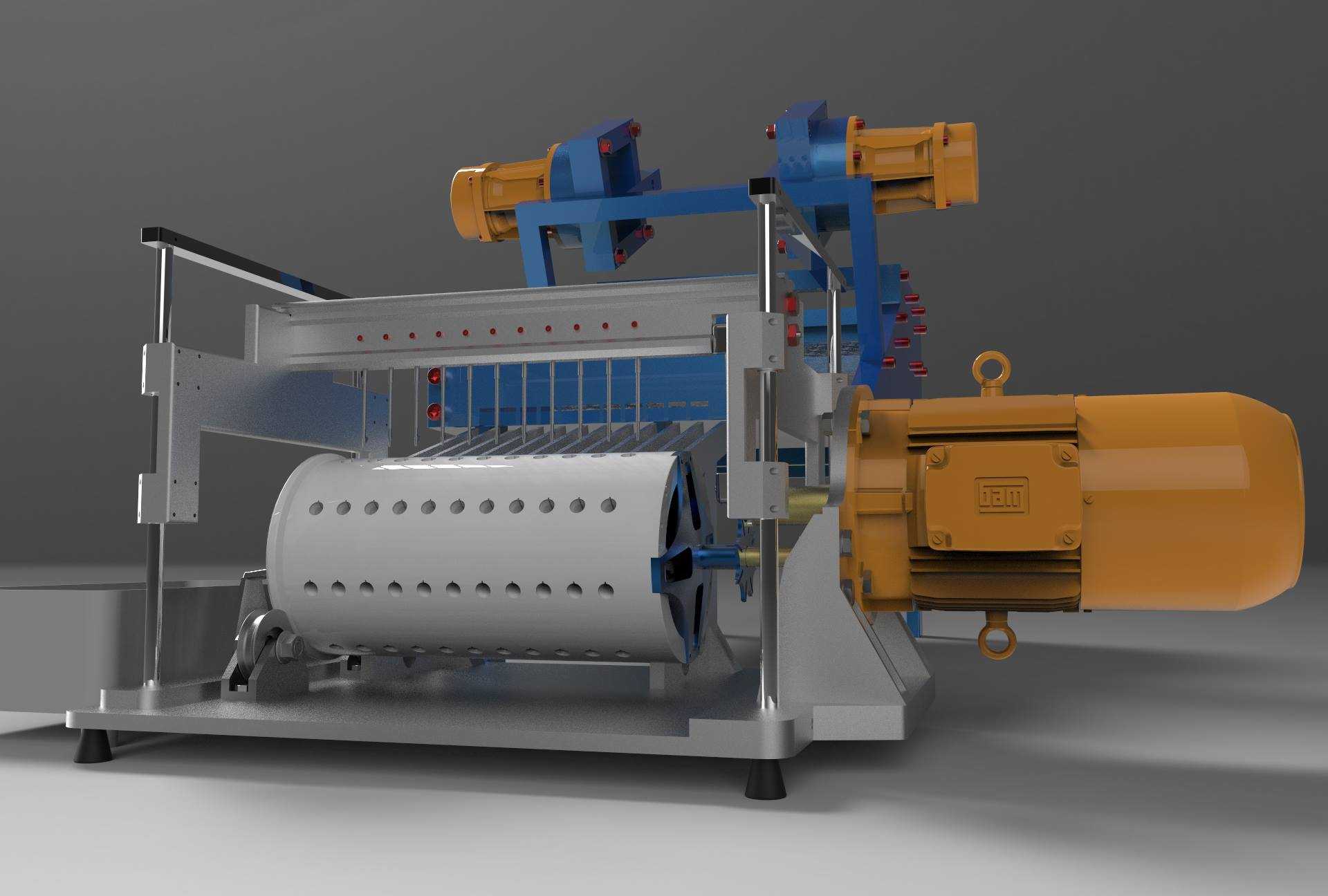

这款点蚀设备主要针对干鲜枣类果品的去核点蚀加工工序设计，可适配红枣、灰枣等常见枣类原料的批量预处理作业，在枣类深加工生产线中承担核心的果核去除与果肉点蚀成型工序，能够衔接前端清洗分选设备与后端烘干、包装工位，适配中小型果品加工车间的连续化生产需求。设备整体采用型钢焊接成型的斜置式机架作为承载主体，机架倾斜角度经过反复校核，既能够依靠重力辅助待加工枣料沿加工工位有序滑移，又能避免倾角过大导致的物料窜动偏移，机架底部预留的安装孔位可直接与车间预埋地脚螺栓配合固定，安装边界可适配常规3米层高的生产车间布局，无需额外加高作业空间。设备搭载三台同规格驱动电机，分别布置于机架侧方的三个安装支座上，电机通过法兰直连的方式与传动机构对接，省去了冗余的皮带传动环节，既压缩了设备整体横向占用空间，又降低了传动过程中的动力损耗，电机支座采用加厚钢板折弯成型，与机架主体焊接后额外增设三角加强筋，可抵消电机高速运转时产生的径向振动，避免长时间作业出现焊缝开裂的问题。核心加工模组布置于机架上端的平直段，多组平行排列的点蚀冲头对应下方的物料定位槽，冲头采用食品级不锈钢材质加工，刃口做圆弧钝化处理，点蚀作业时既能完整冲除枣核，又不会过度切削果肉造成原料损耗，冲头的行程可通过侧方的调节螺杆进行微调，可适配不同粒径等级的枣料加工需求，无需整体更换加工模组。物料输送采用带定位格的镂空网带结构，网带表面的定位凹槽可将单颗枣料固定在对应工位，网带下方设置的接料溜槽可将冲落的枣核统一导流至侧方的收集容器，镂空结构同时可沥除枣料表面携带的残留清洗水渍，避免作业过程中水渍进入传动机构造成部件锈蚀。设备侧方设置的透明防护挡板采用钢化玻璃材质，既能够实时观察内部点蚀作业的运行状态，又能防止作业过程中果肉碎屑飞溅伤人，挡板采用快拆式固定结构，日常维护时无需专用工具即可快速拆卸清理内部残留的果屑。传动部位的轴承座全部采用带密封端盖的外球面轴承，可适应果品加工车间多水渍、多果屑的作业环境，延长部件的维护周期，设备整体的电气控制元件集中布置在机架侧方的密封电控盒内，接线全部采用防水航空插头，可满足车间日常冲洗清洁的防护需求。
