单轮快眼式起重牵引滑轮结构设计

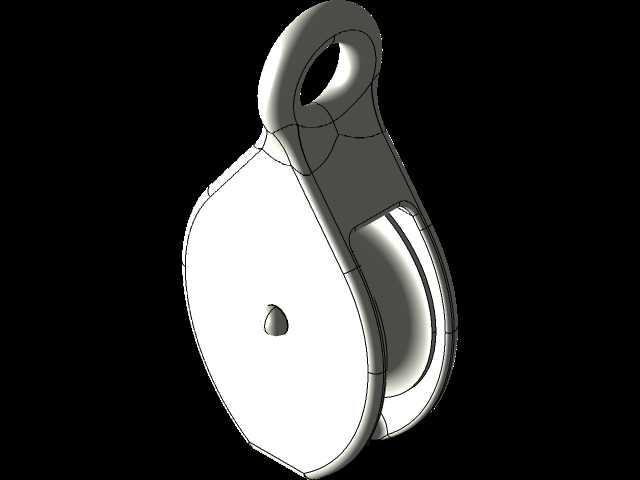

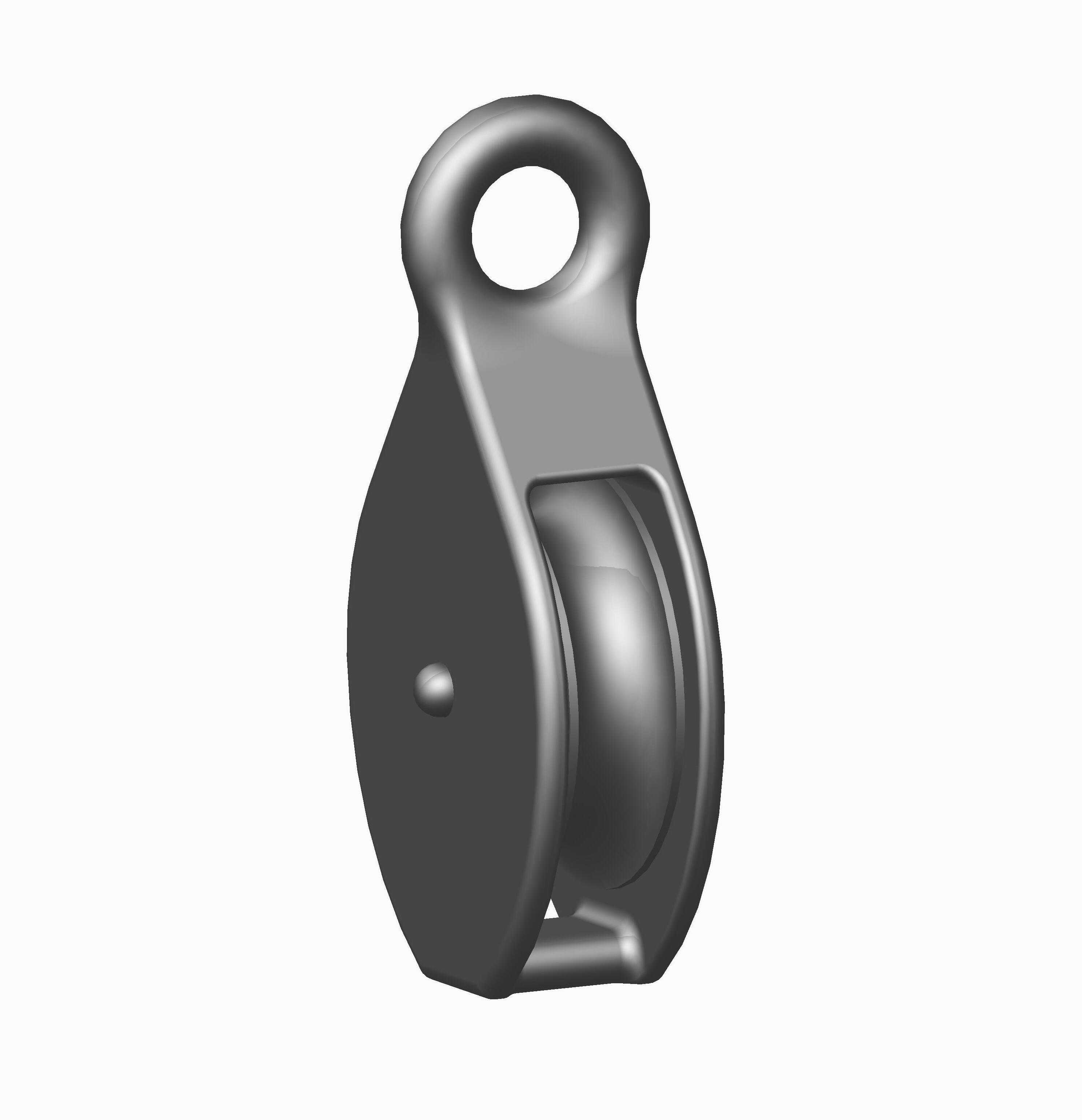

　　在小型起重作业、户外临时牵引、轻型物料吊装场景中，这类单轮快眼滑轮是绳索导向、改变受力方向的核心配套构件，区别于多轮组的大吨位起重滑车，单轮结构更适配轻载、快装的使用需求，在建筑装修零散物料吊运、户外设备临时移位、农用轻型机具牵引、船舶系泊辅助导向等场景中应用广泛，能有效降低绳索拖拽过程中的摩擦损耗，同时通过改变施力方向优化作业操作空间，避免绳索直接与刚性构件棱角接触发生磨损断丝的风险。从结构设计来看，顶部的快眼吊环采用一体化弯折成型结构，没有额外的拼接销轴，既减少了装配环节的松动风险，也能让挂接作业更快捷，不管是搭配卸扣、直接挂入吊点还是临时套入固定杆件，都能快速完成安装，吊环的内孔尺寸经过匹配设计，

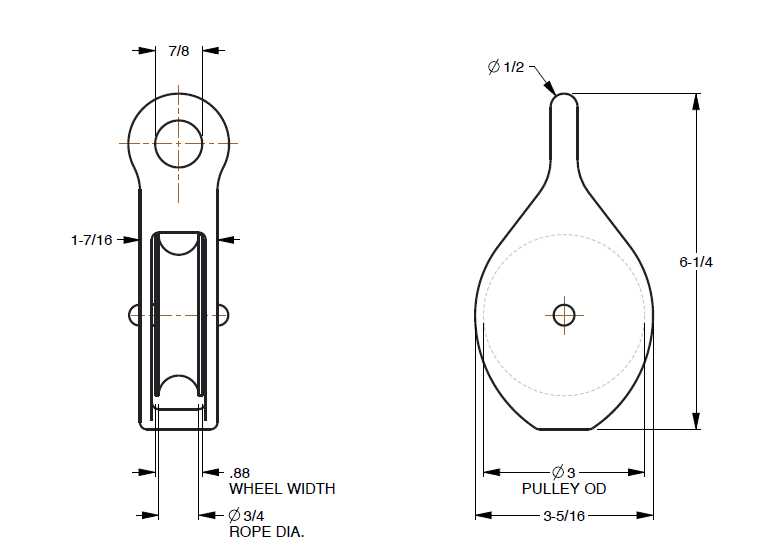

　　能适配常规规格的卸扣与挂接构件，不会出现卡滞或者间隙过大导致的晃动问题。中部的滑轮轮槽采用圆弧过渡设计，轮槽的曲率与适配钢丝绳的外径完全匹配，能让绳索完全嵌入槽内，避免绳索出现偏磨、脱槽的问题，轮体与两侧护板之间预留了合理的转动间隙，既不会因为间隙过小导致卡涩，也不会因为间隙过大让绳索卡入轮体与护板的缝隙中。两侧的护板采用全包覆结构，将滑轮轮体完全包裹在内，仅预留绳索进出的槽口，能在户外作业时阻挡泥沙、碎屑进入轮轴转动部位，降低日常维护的频次，轮轴采用铆接固定方式，两端与护板紧密贴合，不会在受力过程中出现轴窜动的问题。设计过程中需要重点把控几个安装边界尺寸：顶部吊环的内孔直径决定了可适配的挂接构件最大规格，

　　护板的整体宽度决定了安装时所需的最小侧向空间，轮槽的底径决定了适配钢丝绳的最小弯曲半径，使用时钢丝绳的弯曲半径不能小于轮槽底径的对应要求，否则会大幅降低钢丝绳的使用寿命。整体结构没有多余的复杂构件，所有受力部位都做了圆滑过渡处理，避免应力集中导致的构件断裂，表面处理根据使用场景可选择镀锌、抛光等不同工艺，镀锌版本适配户外潮湿环境的防锈需求，青铜抛光的轮体能进一步降低与钢丝绳的摩擦系数，减少绳索磨损。在实际选型时，需要结合牵引载荷、钢丝绳直径、挂接空间三个核心参数匹配对应规格，不能超载荷使用，同时要确保钢丝绳直径与轮槽尺寸匹配，过粗的绳索无法完全嵌入轮槽会导致脱槽风险，过细的绳索则会在槽内出现晃动加剧磨损。
