Vespa踏板车前双活塞固定式制动卡钳

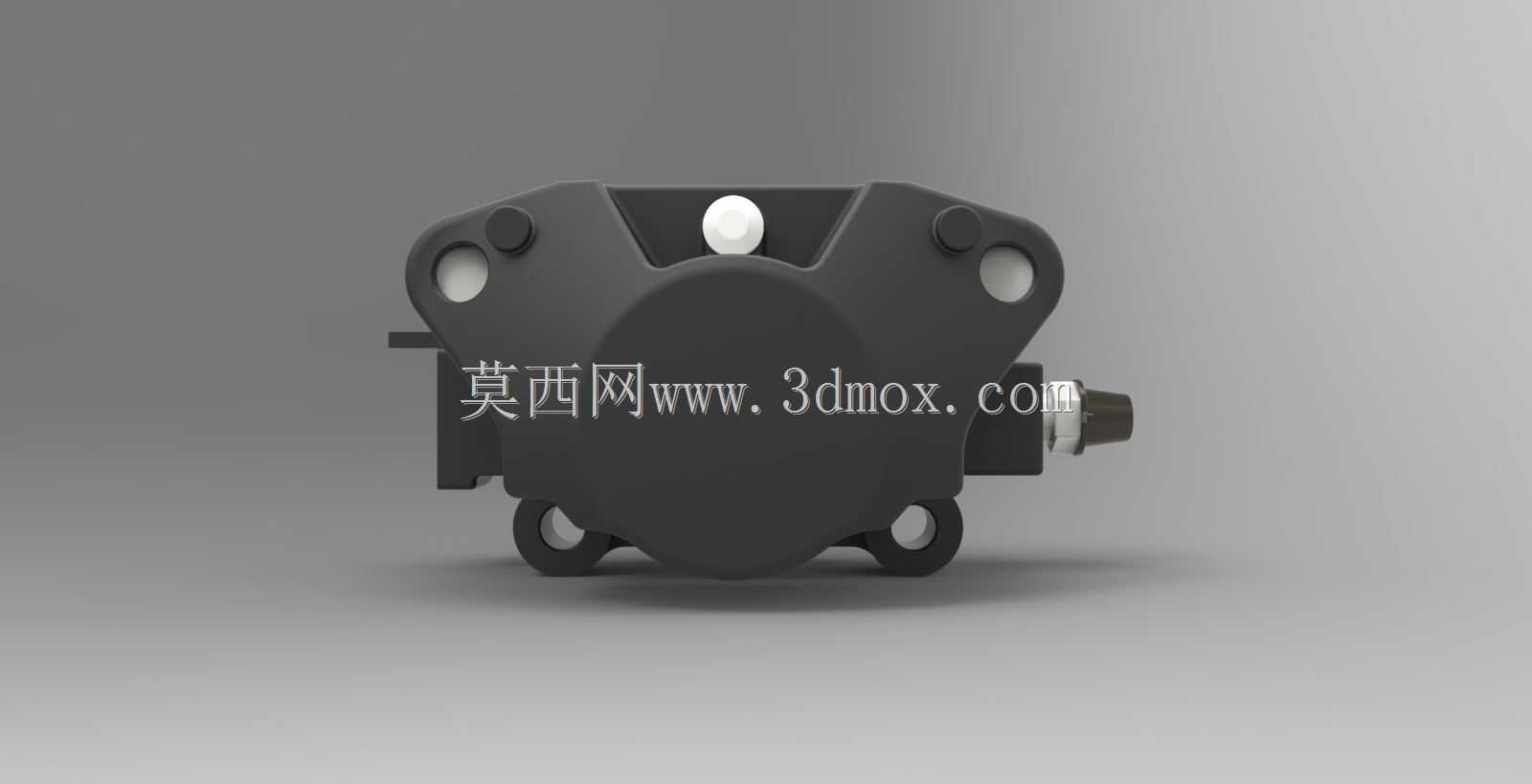

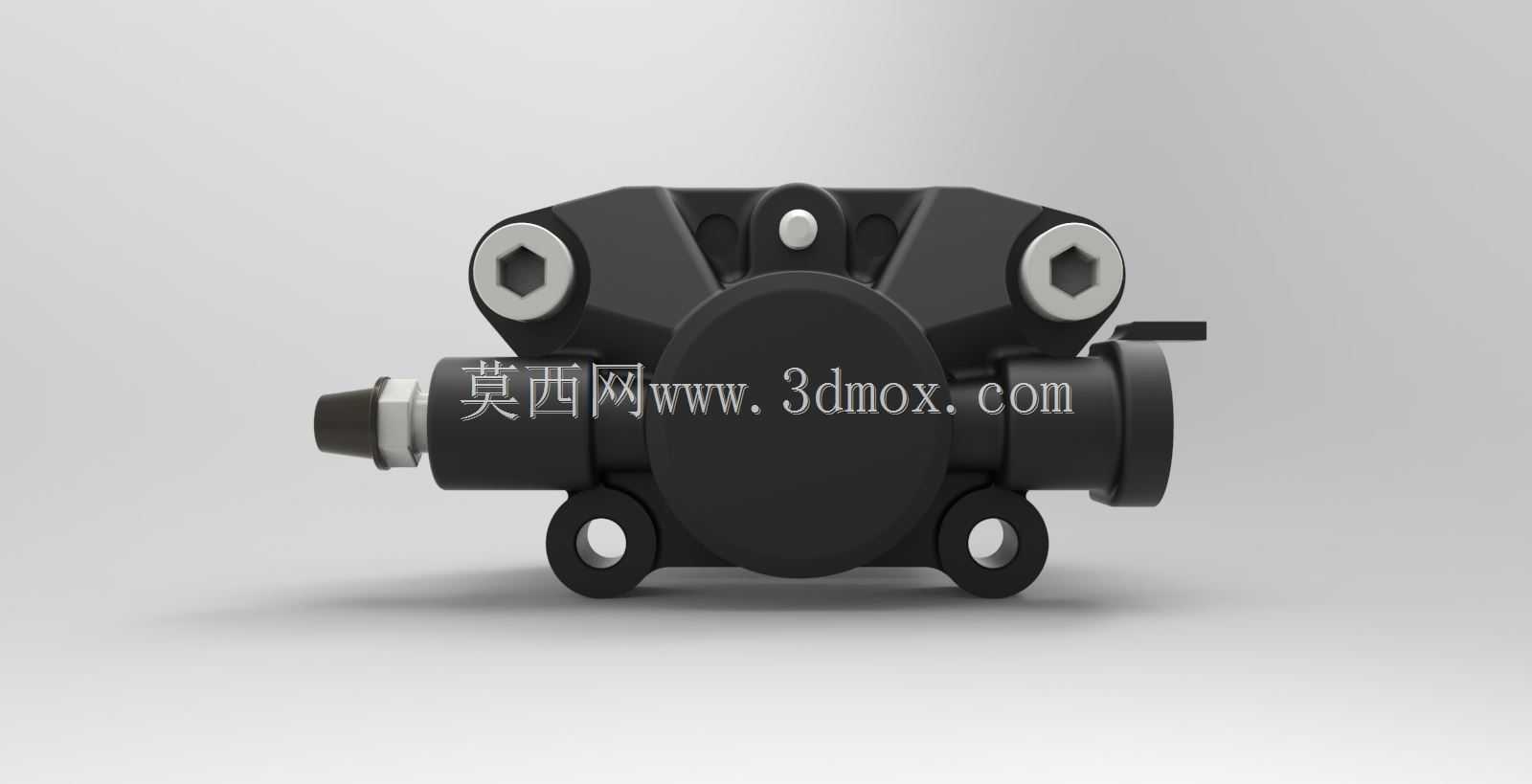

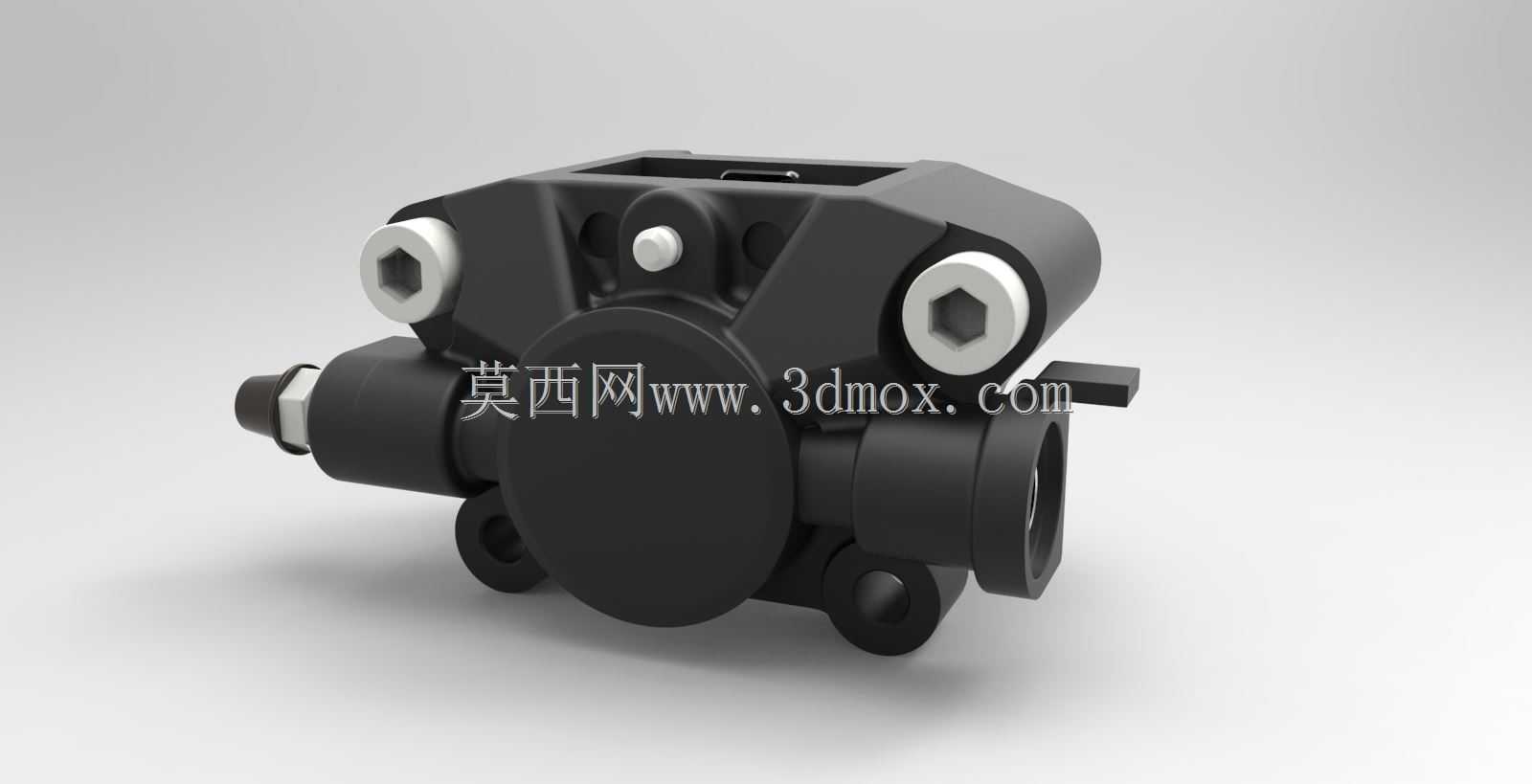

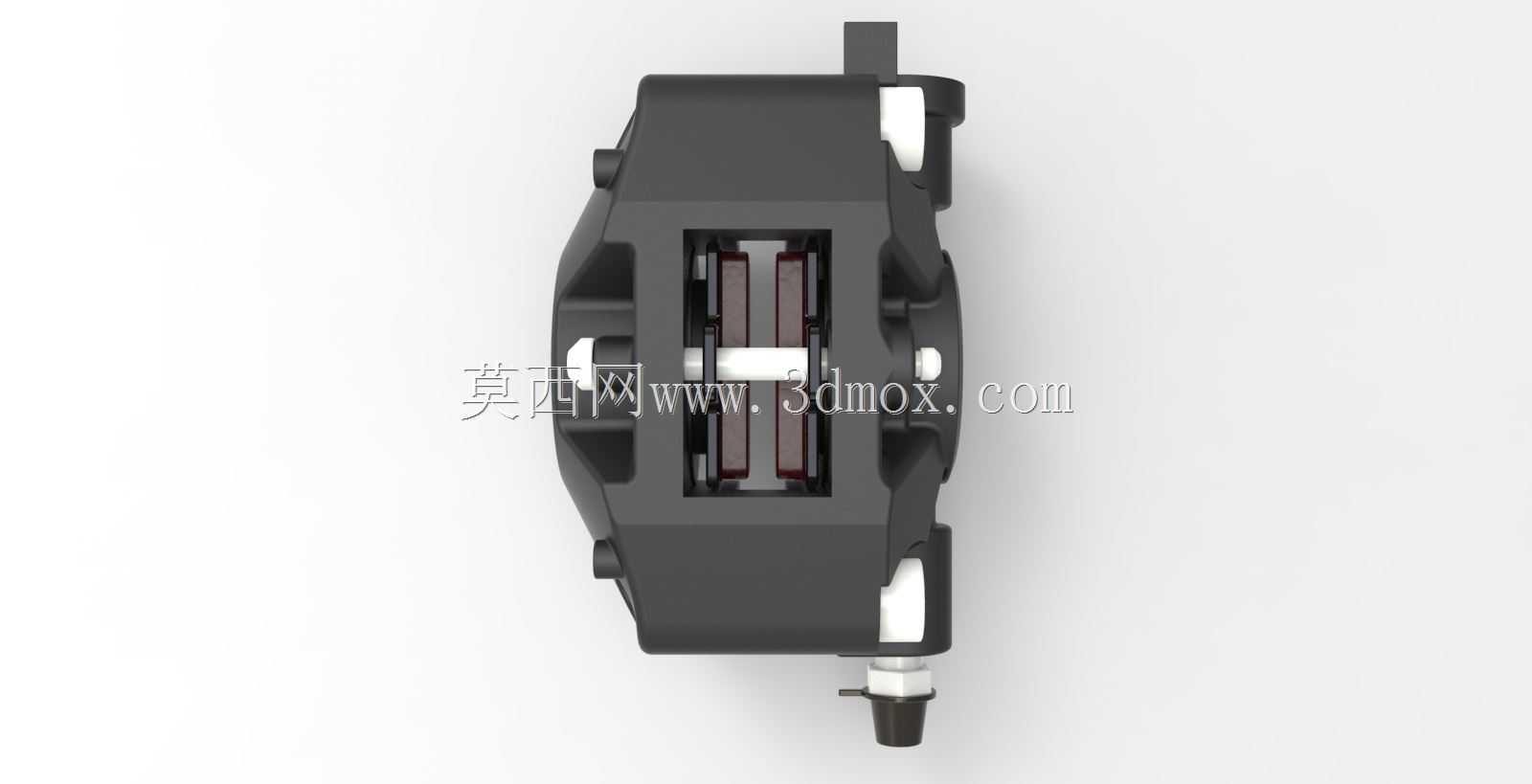

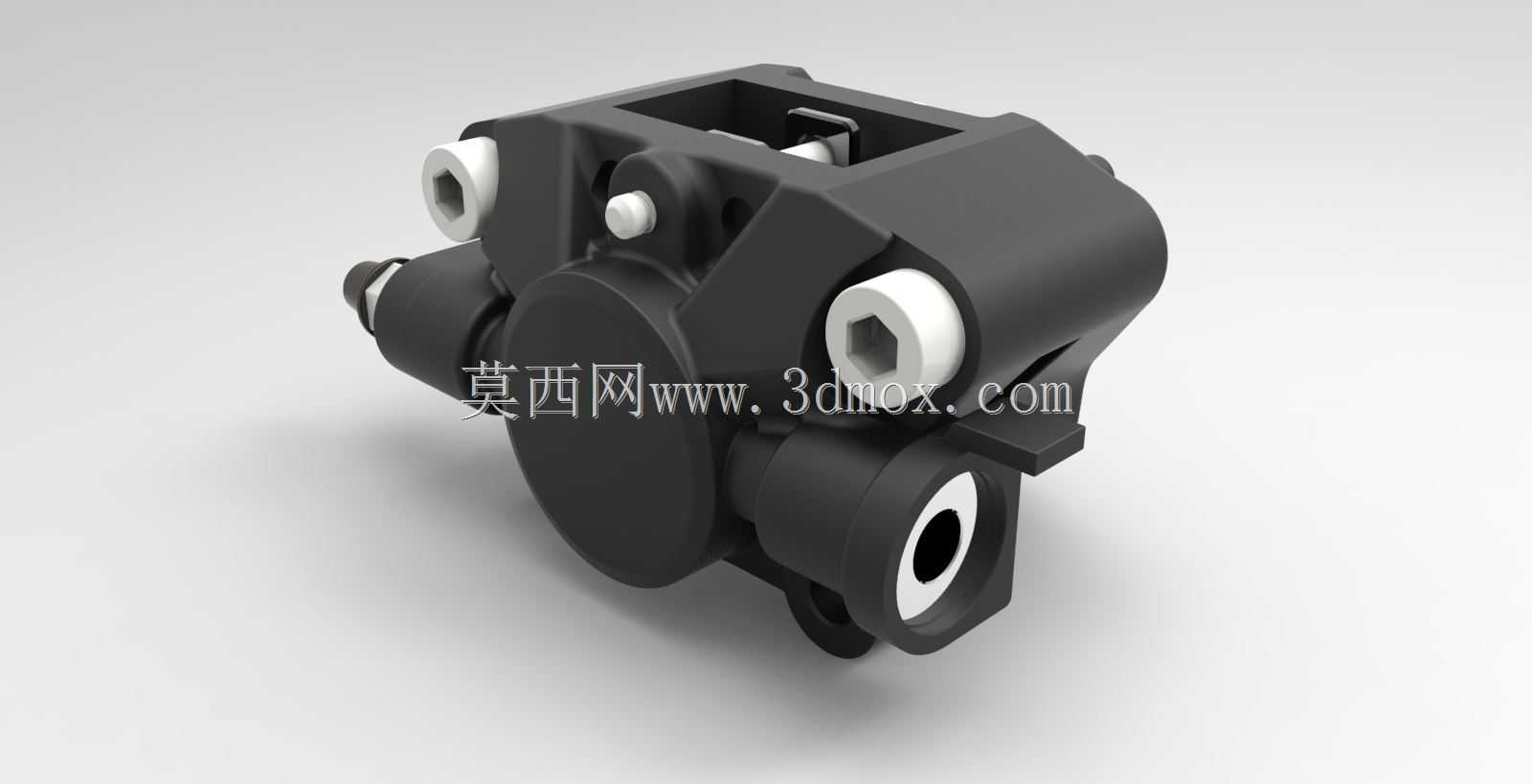

　　在两轮代步工具的制动系统选型与结构设计工作中，前制动卡钳的性能直接决定了整车制动效能的上限，尤其是针对踏板类车型的使用场景，前轴承担了七成以上的制动力分配，卡钳的结构合理性、安装适配性是设计阶段需要反复校核的核心内容。这款固定式双活塞前制动卡钳，针对Vespa系列踏板车的前悬挂安装位做了适配设计，区别于浮动式卡钳的单侧活塞推压结构，采用对置双活塞布局，制动时两侧活塞同步推动摩擦片压向刹车盘，不会出现浮动卡钳常见的偏磨、拖滞问题，在频繁制动的城市通勤场景下，摩擦片磨损更均匀，制动踏板（手柄）的线性反馈更稳定，不会出现制动力突兀跳变的情况。从结构设计逻辑来看，卡钳本体采用一体式锻造坯体加工的思路设计，两个活塞腔对称分布在刹车盘两侧，进油道内置在钳体内部，避免了外置油管的磕碰风险，同时缩短了制动液的传输路径，踩下制动手柄时的建压速度更快，空行程更短。钳体上方设置的两个内六角安装孔，对应前叉上的安装凸台定位，安装时不需要额外的转接码，直接贴合前叉安装面锁紧即可，两个安装孔的中心距严格匹配原厂悬挂的安装孔位公差，装配后卡钳中心与刹车盘中心的同轴度偏差可以控制在0.1mm以内，避免制动时出现摩擦片偏磨、刹车盘抖动的问题。钳体下方的两个带衬套的安装耳，是用于固定摩擦片限位销的结构，限位销穿过摩擦片的定位孔后，两端卡入安装耳的卡槽内，不需要额外的螺栓固定，日常更换摩擦片时只需要拔出限位销即可完成操作，维护便利性大幅提升。活塞的密封结构采用了双密封圈设计，

　　内侧的矩形密封圈负责密封制动液，同时承担活塞回位的功能，制动解除后密封圈的弹性形变会带动活塞回位0.05-0.1mm，让摩擦片与刹车盘之间保持合理的间隙，避免行驶过程中出现拖刹、阻力过大的问题；外侧的防尘密封圈可以阻挡路面的泥沙、水渍进入活塞腔，避免活塞表面被泥沙划伤导致密封失效、制动液泄漏的问题，适配雨天、非铺装路面等复杂骑行场景的使用需求。卡钳侧面的放气螺钉设置在钳体的最高位置，更换制动液排空气时，只需要拧松放气螺钉，反复捏动制动手柄即可将管路内的空气完全排出，不会出现空气残留导致的制动发软问题。从安装边界尺寸来看，这款卡钳适配220mm直径、4mm厚度的前刹车盘，摩擦片的有效摩擦面积为28c㎡，双活塞的直径为30mm，

　　在制动管路压力达到8MPa时，单侧制动力可以达到2200N，完全满足125-150cc级别踏板车的制动需求，即使是满载状态下从60km/h制动到静止，制动距离也可以控制在12m以内，符合两轮车制动安全的相关标准要求。卡钳的进油口采用标准的M10×1.25螺纹接口，可以适配绝大多数通用型制动油管，不需要做额外的接头改装，对于改装市场的用户来说，替换原厂卡钳时不需要改动原车的制动管路布局，直接替换安装后加注制动液排空气即可正常使用。钳体表面做了硬质阳极氧化处理，黑色的氧化层厚度达到20μm，硬度可以达到HV350以上，日常使用中不容易被飞石磕碰划伤，同时具备优秀的耐腐蚀性能，即使在沿海高盐雾环境下长期使用，也不会出现本体锈蚀、

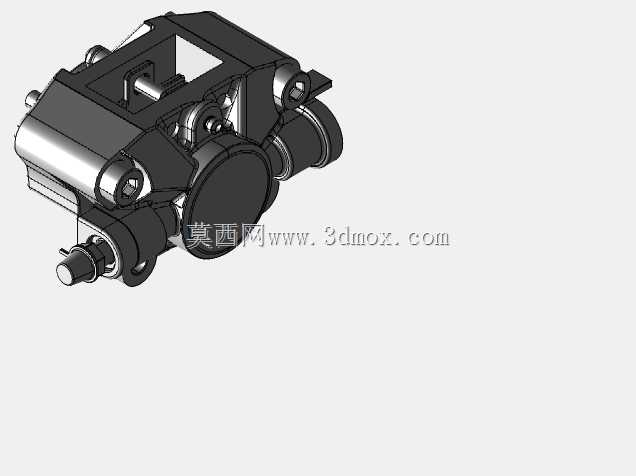

　　活塞卡滞的问题。摩擦片的背板采用高强度钢板冲压成型，摩擦材料采用半金属配方，摩擦系数稳定在0.35-0.4之间，在0-300℃的工作温度区间内摩擦系数波动不超过10%，不会出现高温下制动力热衰减的问题，连续下坡制动时也能保持稳定的制动效能。在三维建模阶段，这款卡钳的所有配合面都做了公差标注，活塞腔的内径公差控制在H7级别，活塞外径公差控制在f6级别，配合间隙在0.02-0.04mm之间，既保证活塞可以顺畅滑动，又不会出现制动液泄漏的问题；安装孔的位置度公差控制在0.05mm以内，保证装配后卡钳与刹车盘的相对位置精度，避免出现摩擦片局部接触、制动异响的问题。对于结构设计从业者来说，这款卡钳的模型可以作为对置活塞制动卡钳的典型结构参考，其内部油道的布局、密封槽的尺寸设计、安装位的公差设定，都可以作为两轮车制动系统设计的参考范本，在做同类型踏板车的制动系统匹配时，可以直接参考其结构参数做适配调整，减少前期设计的验证周期。
