汽车用通风打孔盘式制动盘结构设计

在乘用车辆、轻型商用车辆的行走制动系统中，盘式制动器的核心旋转部件就是制动盘，其与卡钳组件配合，将车辆行进的动能通过摩擦作用转化为热能耗散，实现车辆减速、驻车保持的核心功能。这款打孔通风式制动盘的设计，首先围绕散热效率做了针对性结构优化：盘面沿周向分布多组径向排列的通孔，在车辆行驶过程中，气流可以直接穿过盘体通孔，带走摩擦产生的高温，避免连续制动工况下出现热衰减，同时也能及时排出摩擦片磨损产生的碎屑，减少碎屑在摩擦面堆积导致的制动抖动、异响问题。

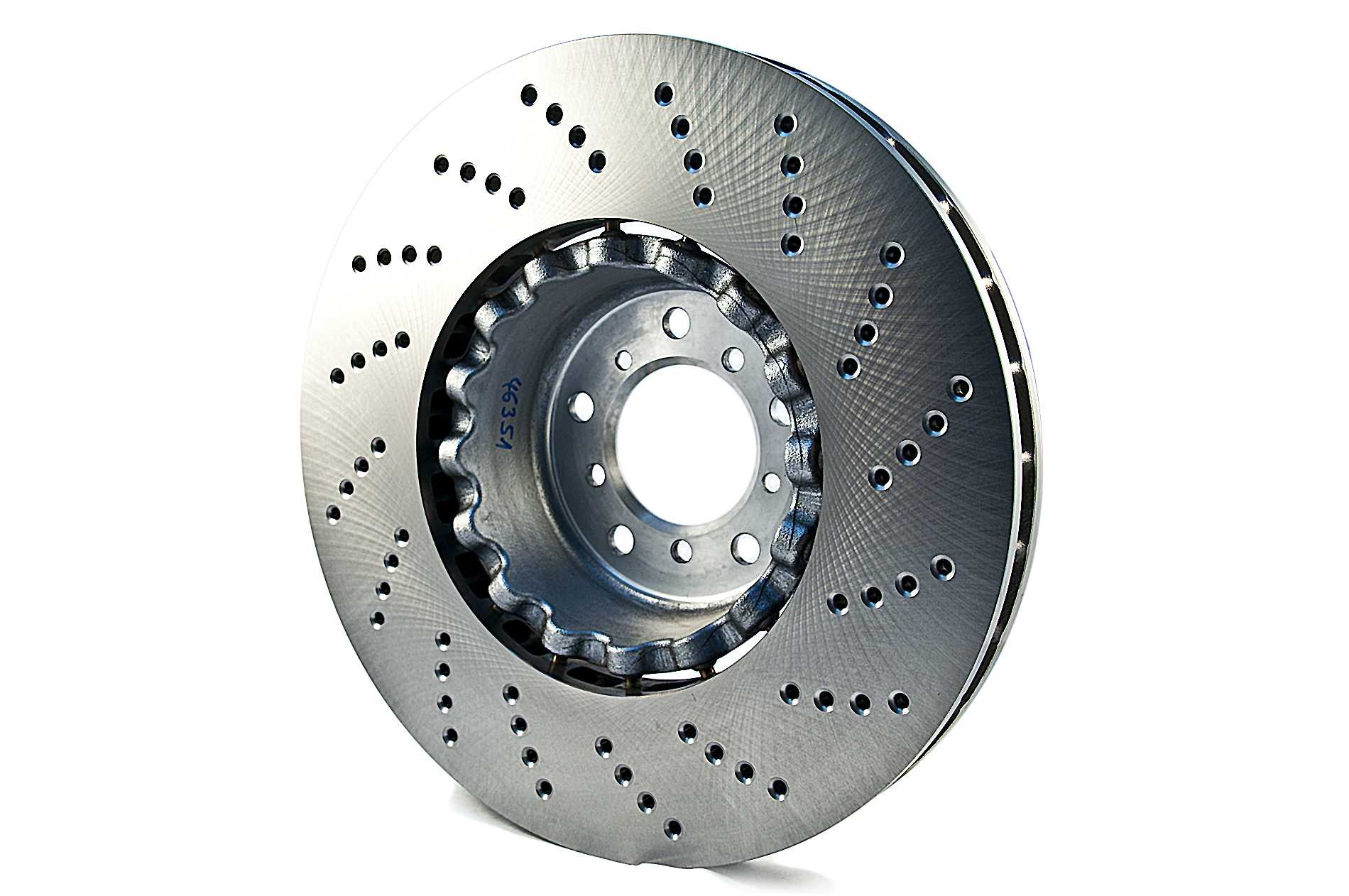

从安装边界来看，制动盘中心的安装法兰采用了波浪形外轮廓设计，中心定位孔与周边的螺栓安装孔严格匹配车桥轮毂的安装尺寸，安装时通过轮毂螺栓将制动盘与轮毂刚性连接，随车轮同步旋转，法兰与摩擦盘面之间的连接段做了等厚过渡设计，既保证了旋转过程中的动平衡精度，也避免了应力集中导致的盘体开裂风险。摩擦工作区采用双层通风道结构，两层摩擦面之间的径向通风筋在旋转时形成离心气流，进一步强化散热能力，相比实心制动盘，连续制动工况下的盘面温度可降低20%以上，有效延长摩擦片与制动盘自身的使用寿命。

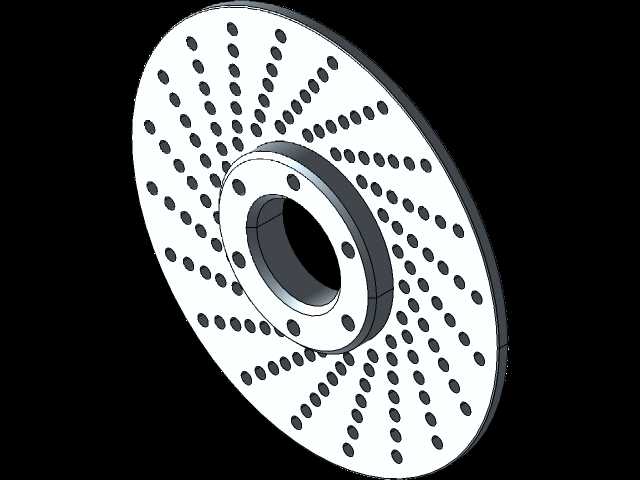

设计过程中需要重点控制几个关键尺寸：摩擦面的平面度公差需控制在0.02mm以内，避免制动时踏板出现跳动；安装面与摩擦面的端面跳动公差不超过0.03mm，保证制动过程中摩擦片与盘面的均匀接触；盘面的打孔位置做了不等距排布设计，规避摩擦片与盘面接触时的共振频率，减少制动过程中的高频噪音。这类制动盘除了常规民用车辆使用，也可适配场地赛车、特种作业车辆的制动需求，在高负载、高频制动的工况下，打孔通风结构的性能优势会更加明显。建模过程中需要重点还原通风道的筋条走向、打孔的排布规律、安装法兰的轮廓特征，保证装配时与周边卡钳、轮毂、防尘罩等部件不存在运动干涉，同时要考虑盘体的壁厚均匀性，避免铸造、热处理过程中出现变形超差的问题。
