Sovella工作台高度调整差动螺旋机构

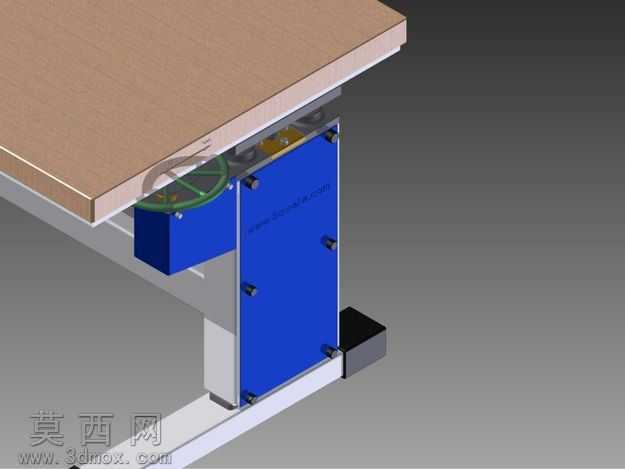

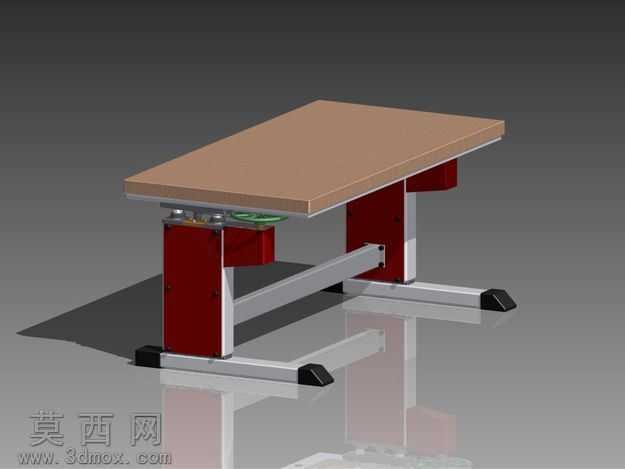

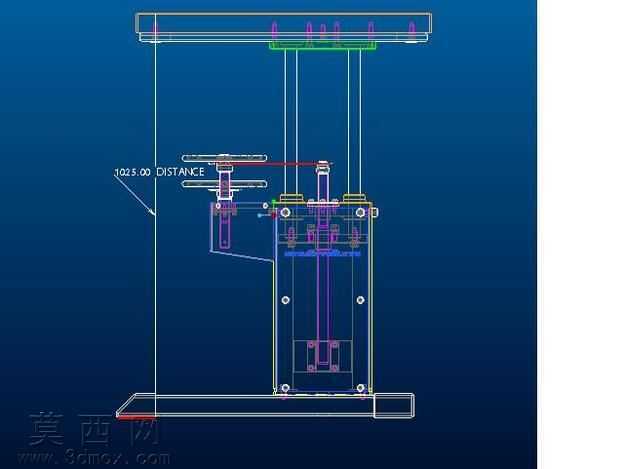

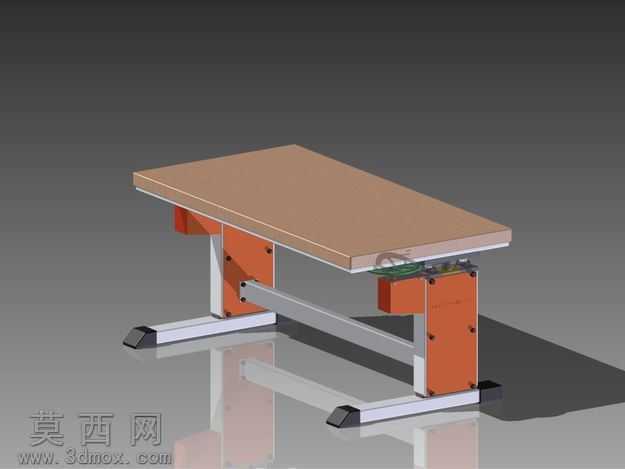

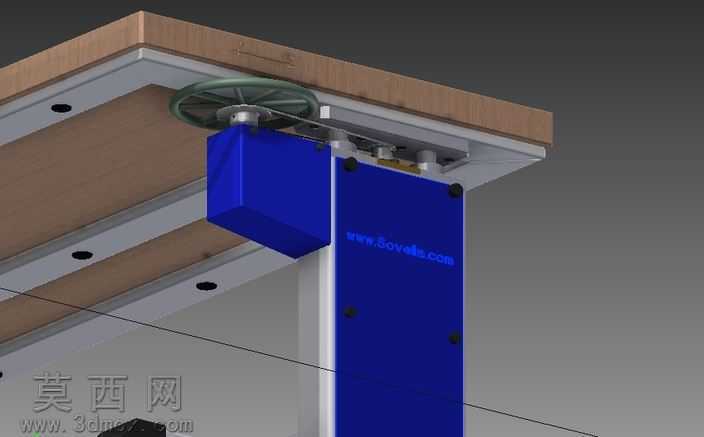

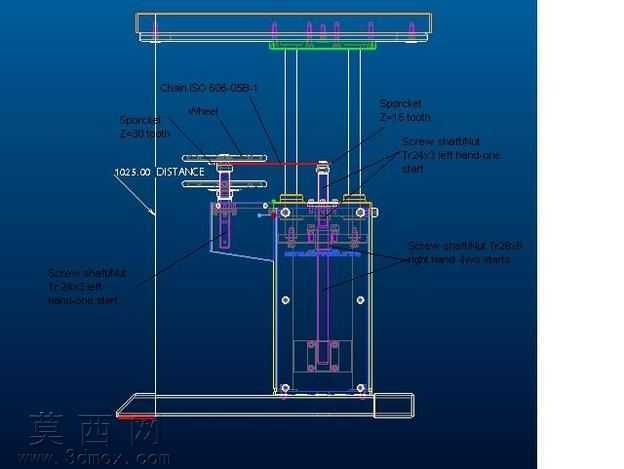

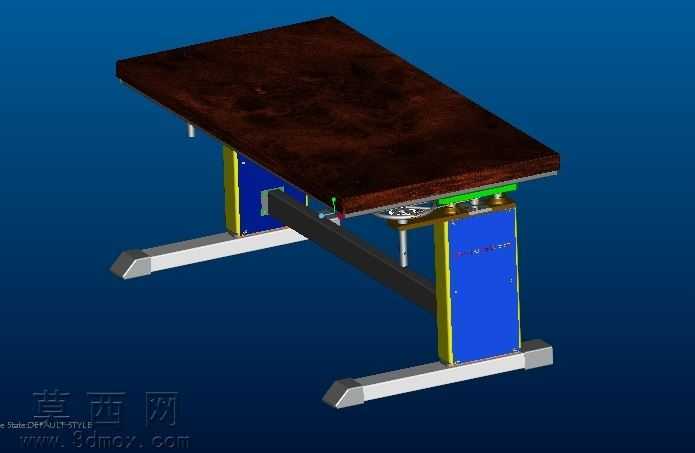

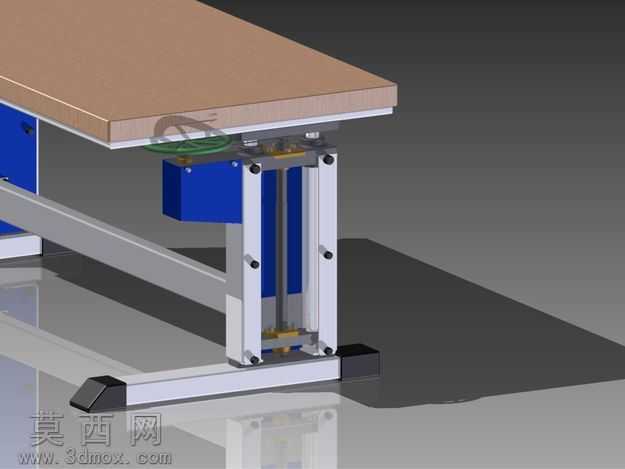

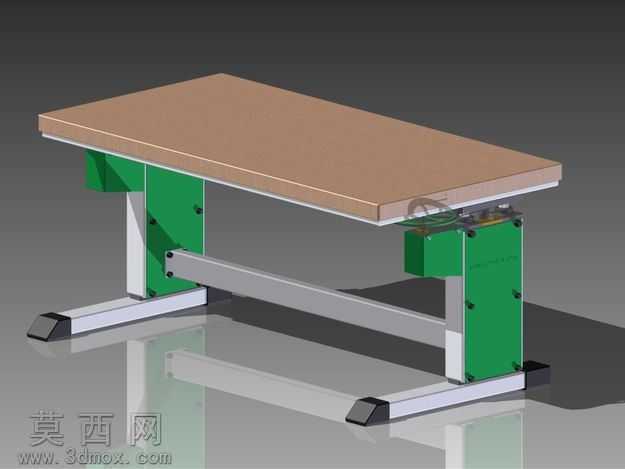

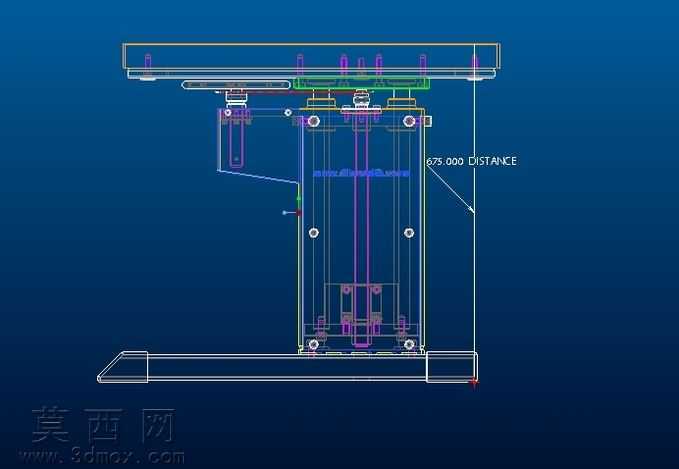

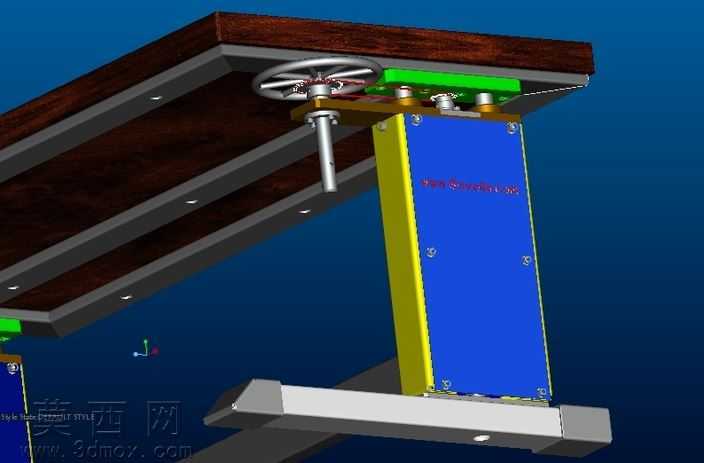

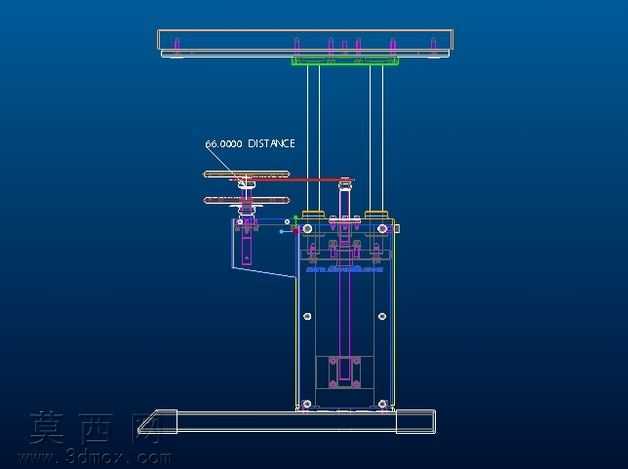

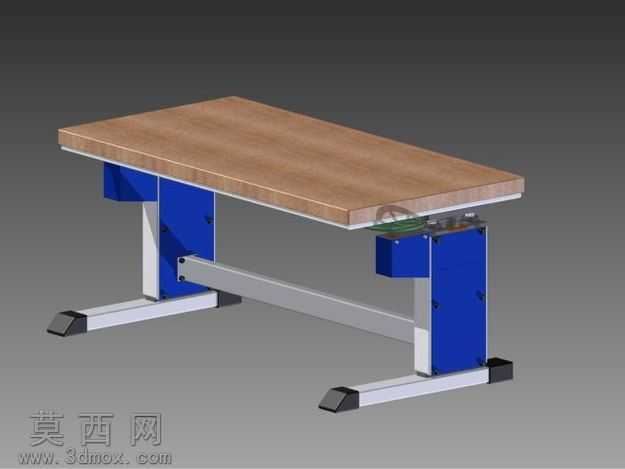

本作品为手动驱动的工作台高度调整差动螺旋机构三维模型，建模过程严格遵循机械设计原理，先完成核心传动参数的计算匹配，确定大链轮30齿、小链轮15齿的传动比，搭配Tr24×3左手螺旋、Tr26×3右手螺旋的差动螺旋副参数，再通过三维建模软件逐零件绘制结构：首先构建手轮驱动部件，完成带辐条的手轮、传动轴、链轮的实体建模，对链轮齿形按照标准齿廓参数做精确拉伸切除，保证链传动的啮合精度；其次搭建螺旋传动组件，分别绘制左右旋向的螺旋轴、配合螺母、导向滑座，对螺纹牙型做精准扫描切除，还原差动螺旋的运动配合关系；之后完成安装框架与工作台连接结构的建模，包含顶部工作台承载板、侧边导向横梁、竖向支撑立柱、蓝色防护壳体，对安装孔位、连接螺栓孔做阵列排布，还原实际装配的定位关系。材质渲染阶段，为手轮赋予哑光黑色工程塑料材质，链轮、传动轴、螺旋轴赋予银灰色金属钢材材质并添加表面磨削纹理，承载板赋予浅棕色木质台面材质，防护壳体赋予亮蓝色烤漆金属材质，导向横梁赋予磨砂银色铝合金材质，通过渲染调整光影角度，突出各部件的装配层次与结构细节。结构设计上采用差动螺旋传动原理实现高精度高度调节，手轮转动时通过链传动将动力传递至螺旋轴，利用左右螺旋副的导程差实现极小的位移输出：螺旋轴旋转22倍时可实现66毫米的粗调行程，差动螺母配合移动可实现每转3毫米的精调进给，总调节行程可达352毫米，既满足工作台大高度范围的调整需求，又能保证微调时的精度稳定性，导向横梁与滑座的配合结构可避免升降过程中出现偏摆卡顿，整体结构紧凑，手动驱动无需额外动力源，适用于工业工作台、操作台的高度调节场景，建模过程中对所有运动部件做了装配干涉检查，保证各零件在运动行程内无碰撞，装配关系完全符合实际机械装配的工艺要求。
