螺杆链轮传动高度可调工作台结构

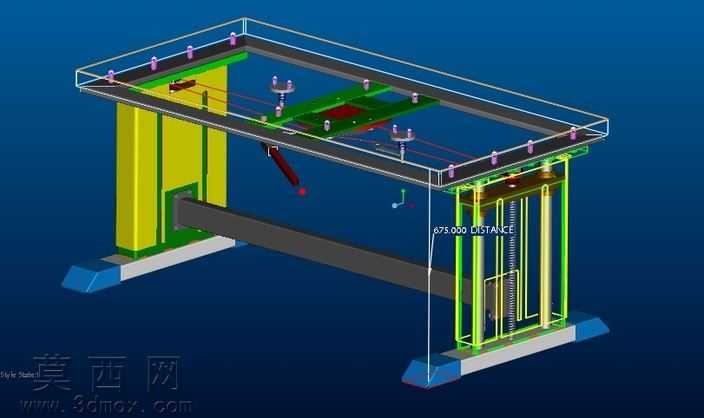

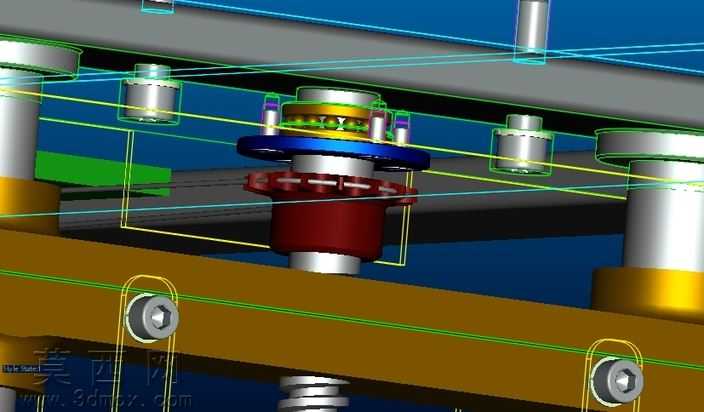

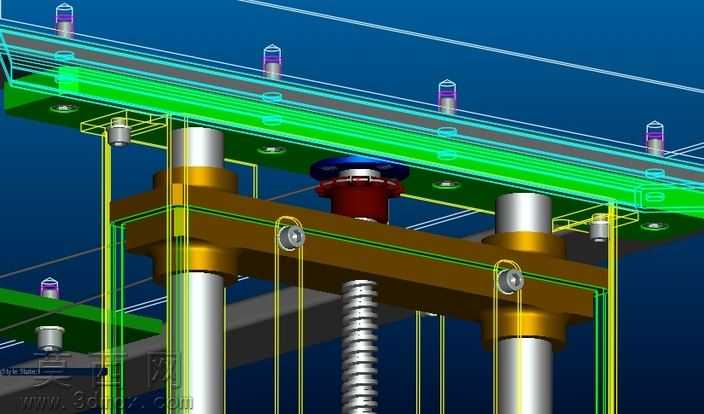

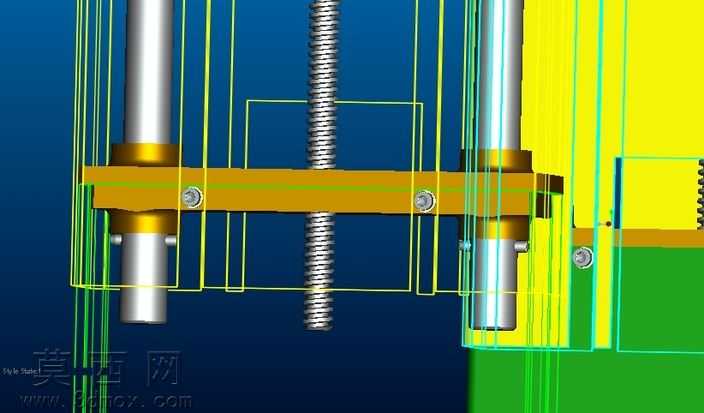

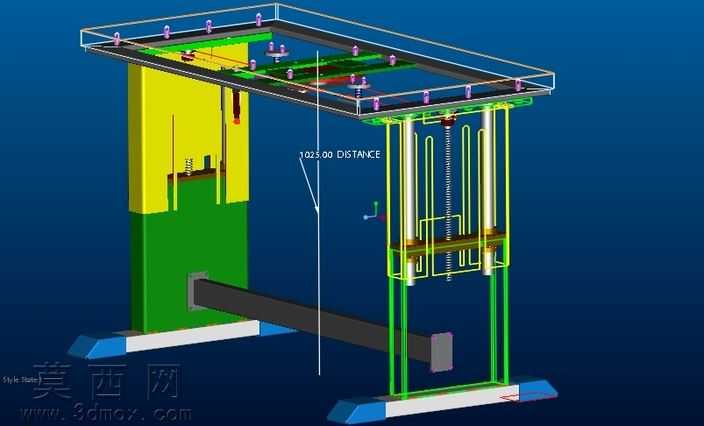

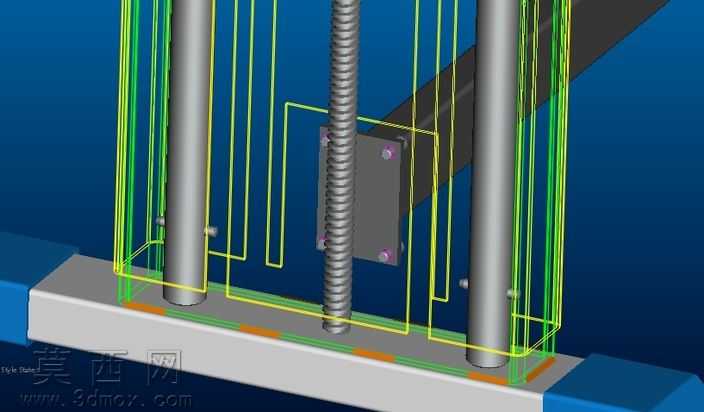

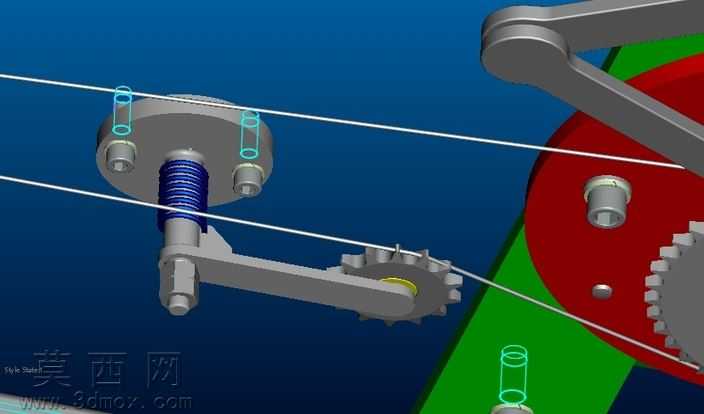

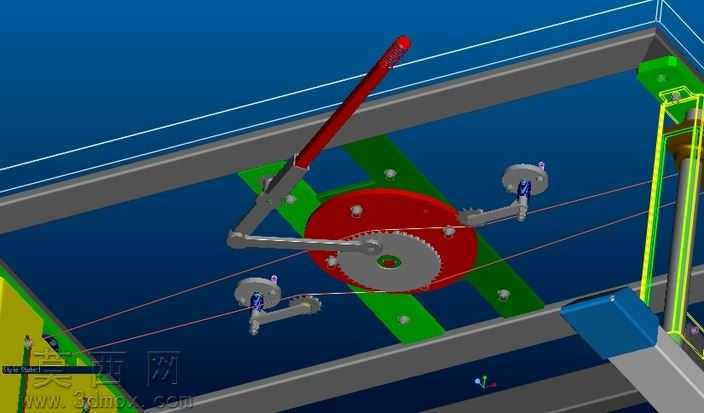

本作品为采用三维建模软件完成的高度可调工作台结构模型，建模过程严格遵循机械设计规范，对各零部件进行参数化绘制，完整还原了高度调节机构的全部细节。模型整体采用实体建模方式构建，台面部分设置半透明材质效果，可直观展示台面内部的加强筋布局与传动组件安装位，清晰呈现内部结构排布逻辑。支撑立柱部分采用绿色哑光金属材质模拟工业喷塑钢制构件，底部支脚设置黑色防滑橡胶材质，还原真实工作台的防滑减震设计，横向连接梁采用金属质感材质，强化整体结构的稳定视觉表现。核心调节结构采用Tr26x8传动螺杆搭配ISO标准传动链，配合14/45齿数的链轮组实现连锁运动机制，建模时精准还原了链轮的齿形轮廓、链条的链节铰接结构、螺杆的梯形螺纹牙型，保证各传动部件的装配关系完全符合机械传动原理，手动驱动链轮时可实现两侧立柱的同步升降动作，避免台面倾斜卡滞。传动机构的传动比经过参数化校核，可实现15毫米级的高度微调精度，满足不同作业场景下的台面高度适配需求。模型渲染阶段采用柔和的工业场景光照，对金属部件添加适当的环境反射效果，橡胶部件设置漫反射哑光属性，半透明台面调整透明度参数兼顾外观展示与内部结构可视性，整体渲染效果清晰直观，既完整呈现产品外观形态，又清晰展示内部传动逻辑，可用于机械原理演示、非标工装设计参考、工业作业台方案展示等场景，各零部件可单独拆解查看结构细节，装配约束完全符合实际装配工艺要求。
