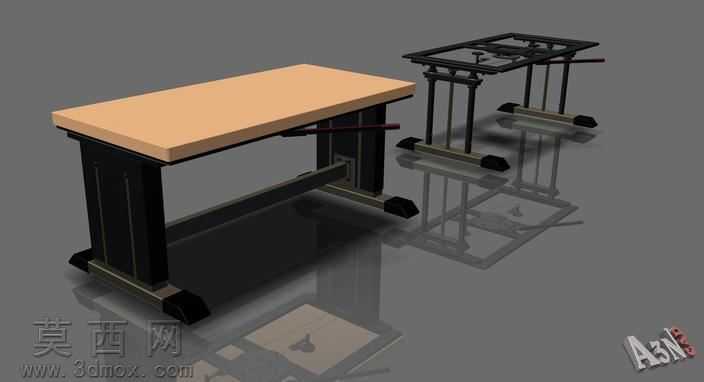

可调节高度Sovella工业工作台结构设计

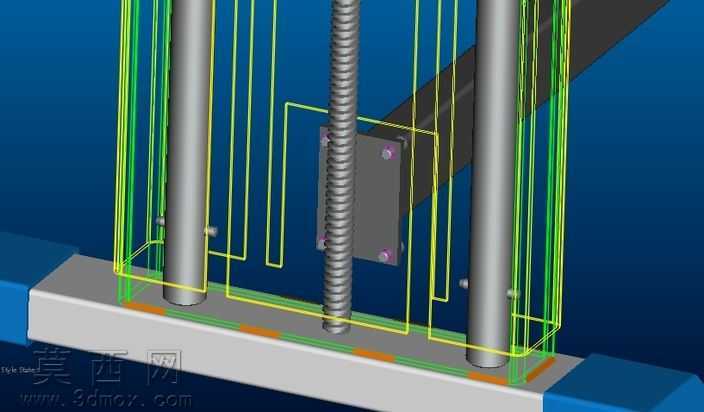

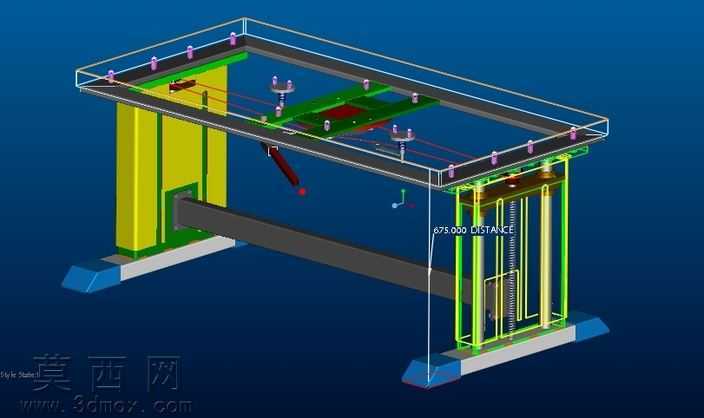

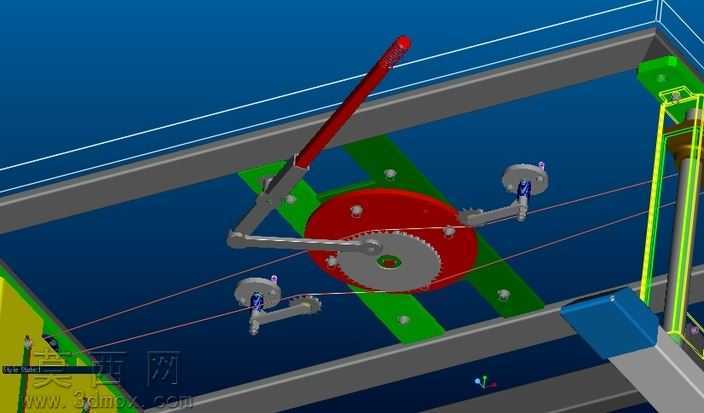

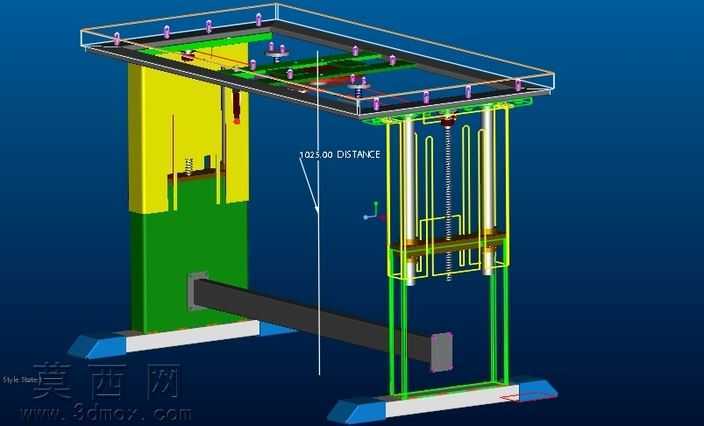

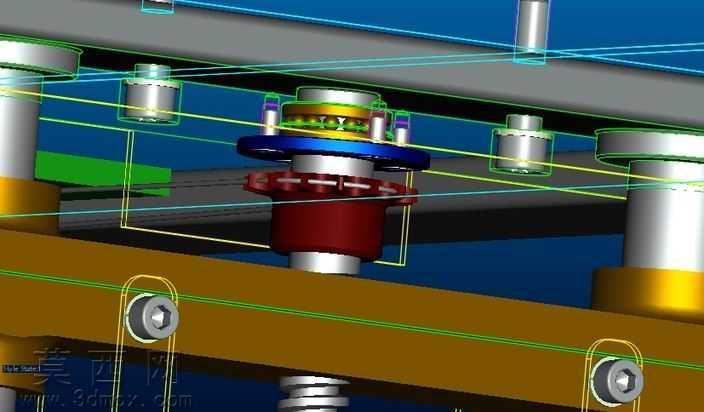

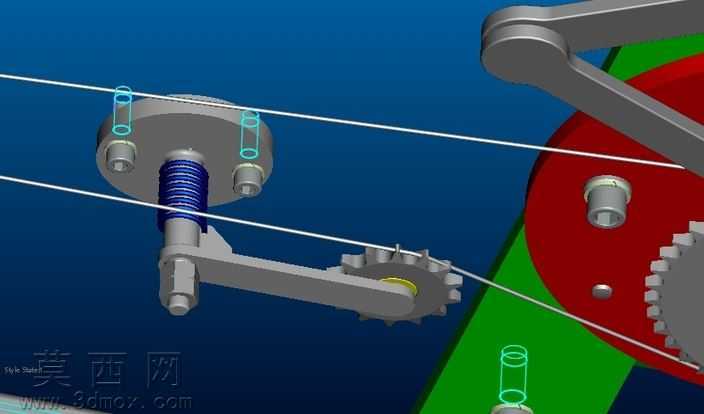

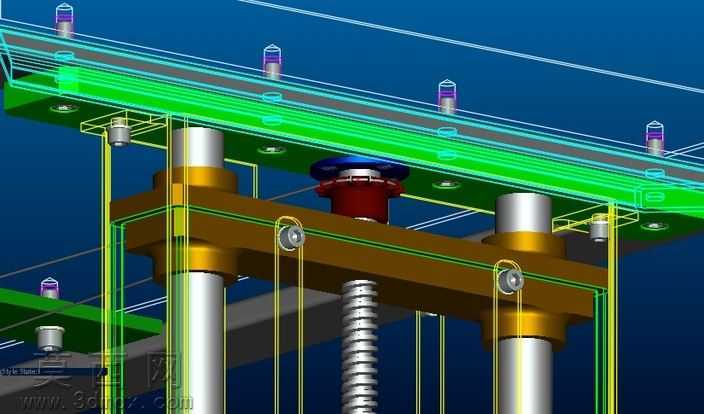

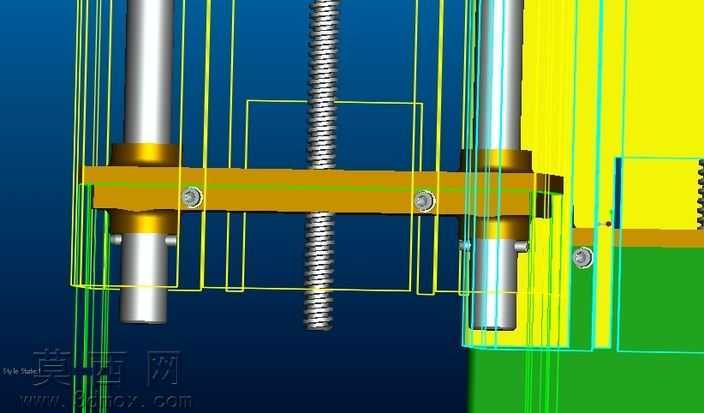

本作品为可调节高度的工业工作台三维结构设计，建模过程严格遵循机械设计规范，对核心传动与支撑结构做了精细化还原。整体建模以工作台底部承载基座为基准，首先搭建两根垂直布置的圆柱支撑立柱作为高度调节的导向载体，立柱与基座的连接部位做了加厚安装座设计，保证支撑结构的刚性与承重稳定性。核心高度调节模块采用Tr26x8规格的螺旋轴作为核心传动部件，螺旋轴配套的螺母滑块与工作台台面承载架刚性连接，将螺旋副的旋转运动转化为台面的垂直升降直线运动。传动系统搭配ISO 606规格的传动链与14/45齿数比的链轮组，实现手动调节端到螺旋轴的动力传递，链轮传动比经过精准计算，匹配螺旋轴的导程参数，保证调节过程的省力性与行程精度。设计中特意加入了连锁锁止机构，当高度调节到位后，锁止机构可自动卡合链轮与螺旋轴的传动部位，避免工作台受载后出现高度下滑的问题，锁止机构的解锁动作与调节操作联动，用户施力调节时自动解锁，停止操作时自动锁止，无需额外的锁止操作步骤，大幅提升使用便捷性。建模过程中对所有运动部件做了干涉检查，通过线框预览模式可清晰看到各部件的运动包络范围，绿色与黄色线框分别标注了固定部件与运动部件的边界，确保升降行程内无结构碰撞，整体调节行程可实现15毫米级的高度微调精度，满足不同作业场景下的工作台高度适配需求。材质渲染上，支撑立柱与螺旋轴采用金属磨砂钢材质感，基座采用加厚钢板的哑光金属材质，传动链条与链轮做了发黑处理的金属质感表现，锁止机构的弹性部件采用弹簧钢材质渲染，整体视觉效果贴合工业设备的真实质感，各部件的装配关系清晰明了，可直接用于机械结构教学、工装设计参考等场景。
