65mm口径手动平衡阀结构设计

　　这款公称通径65mm的手动平衡阀，核心应用场景集中在中央空调水系统、集中供热二次管网以及存在多支路流量分配需求的工业流体管路中，主要解决不同支路间因管路阻力差异导致的流量失衡问题，避免远端支路流量不足、近端支路流量过载的工况出现。从实际功能来看，该阀通过手轮驱动阀杆升降，改变阀芯与阀座间的流通截面积，既可以实现管路通断控制，也能精准调节支路的阻力系数，配合管路上的压差检测装置，可将各支路流量校准到设计值，保障整个管网系统的水力平衡，降低循环水泵的无效能耗，提升末端换热设备的换热效率。

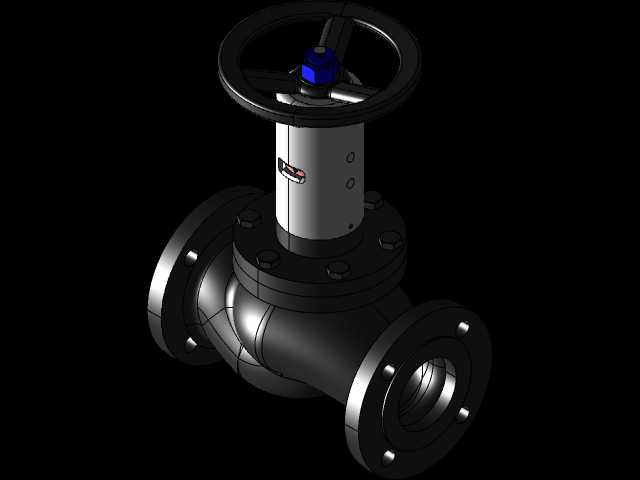

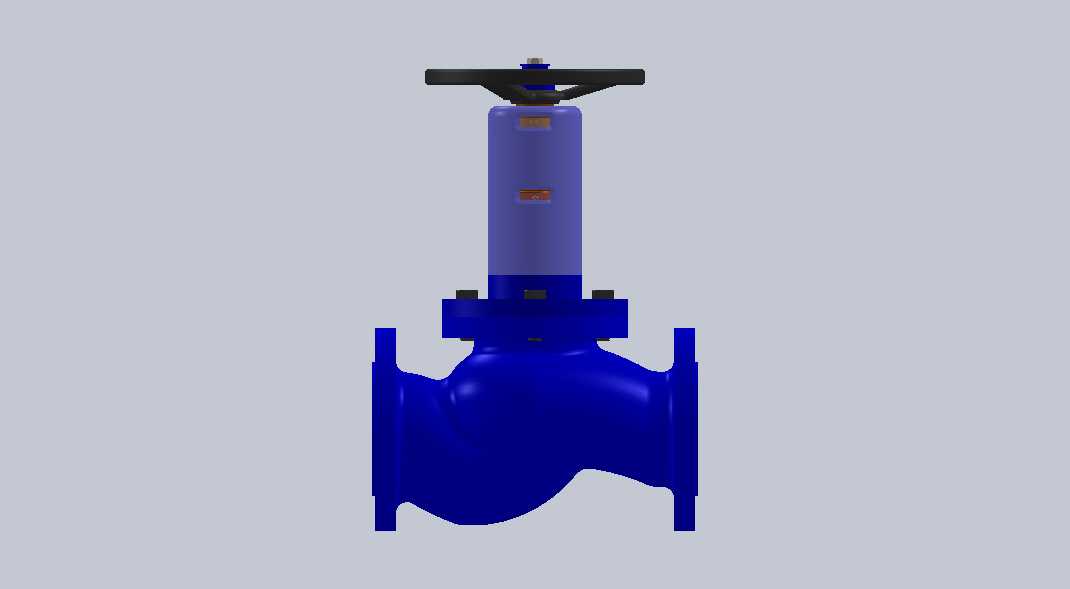

　　设计层面，整体采用直通式铸造阀体结构，流道做了平滑圆弧过渡处理，尽可能降低介质流经阀体时的局部阻力损失，减少阀内湍流引发的振动与噪音。手轮采用圆盘式防滑结构，操作力矩适配手动操作的施力范围，无需额外辅助工具即可完成调节动作，阀杆与阀体衔接处设置多级密封结构，可耐受常规暖通系统1.6MPa级别的工作压力，避免介质沿阀杆渗漏。两端采用法兰连接结构，安装时可直接与同通径的管路法兰配对，安装边界预留了足够的螺栓操作空间，无需额外调整管路间距即可完成装配，手轮顶部的操作空间也满足现场运维人员的调节操作需求，不会出现周边管路干涉手轮转动的问题。

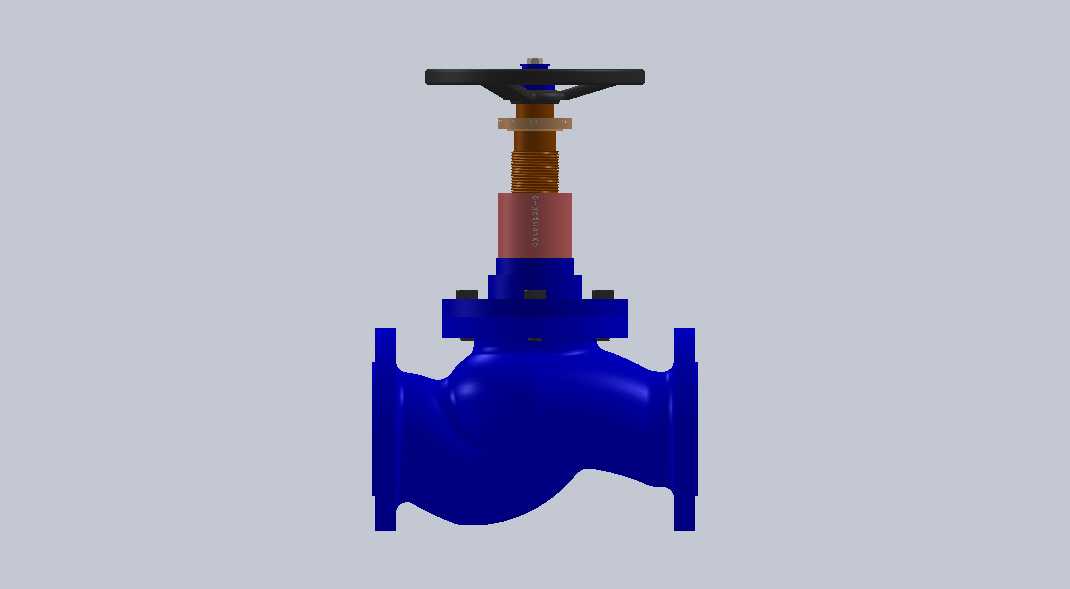

　　从结构细节来看，阀芯采用线性调节型型线设计，阀杆升降行程与流通面积的变化呈近似线性对应关系，方便运维人员根据压差值快速调整到目标开度，阀体内腔无多余的积留死角，可减少水中杂质在阀内的沉积，降低长期运行后卡涩的概率，整体结构的零部件通用化程度较高，后期维护更换密封件、阀芯等易损件时无需整体拆卸阀体，仅需松开阀盖连接螺栓即可取出内部组件完成检修，适配暖通、给排水等行业的长期运维需求。
