AfiniaH800+3D打印机皮带牵引替换支架

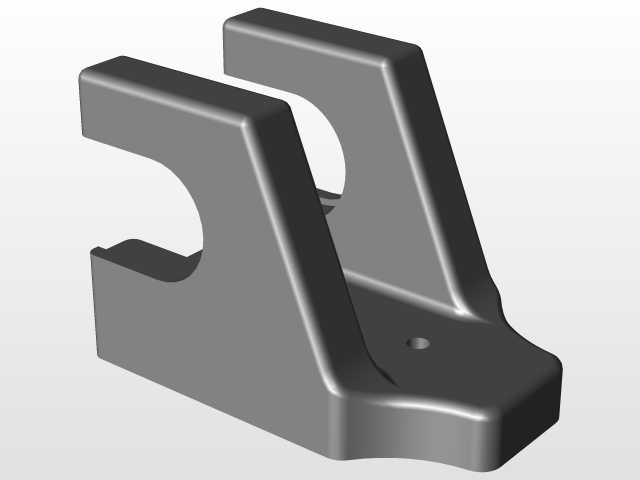

在桌面级FDM3D打印机的长期运维场景中，皮带牵引支架属于传动系统里易出现磨损、形变的受力构件，尤其是AfiniaH800+这类面向小批量制件生产的机型，日常连续打印时长往往达到十数小时，X/Y轴传动皮带长期处于张紧往复运动状态，原厂支架在反复受力、环境温湿度变化叠加打印腔体积热影响下，容易出现安装位松旷、支撑面形变的问题，直接导致皮带张紧度失准，打印件出现层纹偏移、尺寸超差甚至传动跳齿的故障。这款替换支架的设计完全匹配原机的安装边界，建模时完全复刻了原支架的安装孔位间距、皮带贴合面的弧度与高度基准，不需要对设备原有结构做任何二次加工，拆卸旧件后即可直接对位安装，大幅降低了设备故障后的维修成本与停机等待周期。从功能特性来看，支架主体承担两个核心作用：一是为皮带换向轮提供稳定的刚性支撑，保证皮带运行过程中轮系的同轴度不发生偏移，避免皮带运行过程中出现偏磨、掉带的问题；二是预留了适配原机张紧调节结构的让位空间，安装后可以沿用原厂的张紧调节逻辑，不需要重新调整传动参数。设计过程中优先考虑了受力路径的优化，在支架与设备机架的连接位做了局部加厚处理，对应皮带拉力的传导方向设置了加强筋结构，避免长期受拉出现应力形变；皮带轮的安装轴位严格按照原机轴径设计公差，保证轮体转动顺畅无卡滞，同时控制支架整体的外形轮廓不超出原机的内部安装空间，不会和打印平台、运动喷头组件产生运动干涉。实际装机测试时，支架安装后皮带的运行平面度和原厂全新件状态一致，连续高速打印长尺寸制件时，传动过程无异常抖动，层间对齐精度稳定在设备设计公差范围内，完全可以替代原厂损坏的支架构件，适合设备运维时的备件替换使用，也可作为同类型机型改装支架的结构参考。
