双轴联动笔式平面绘图执行机构

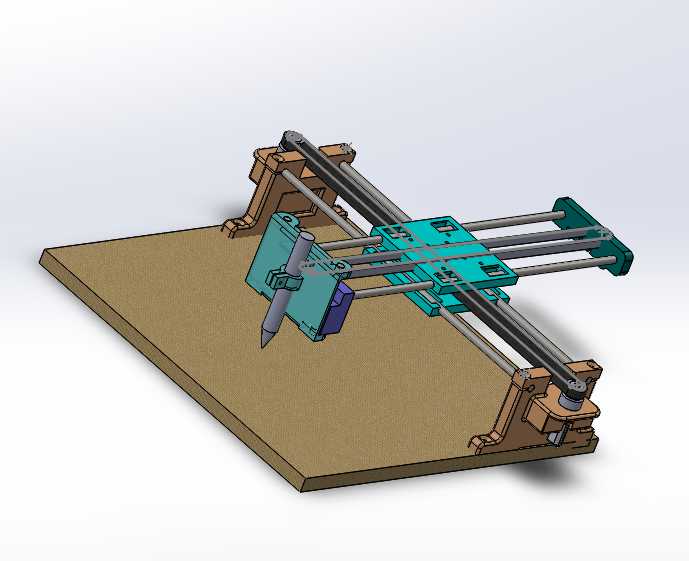

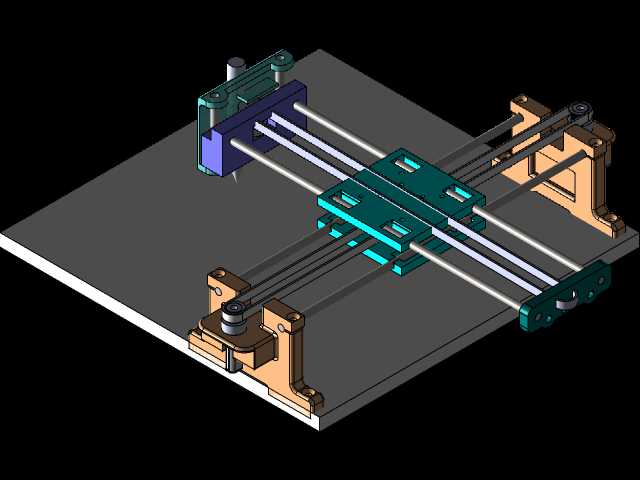

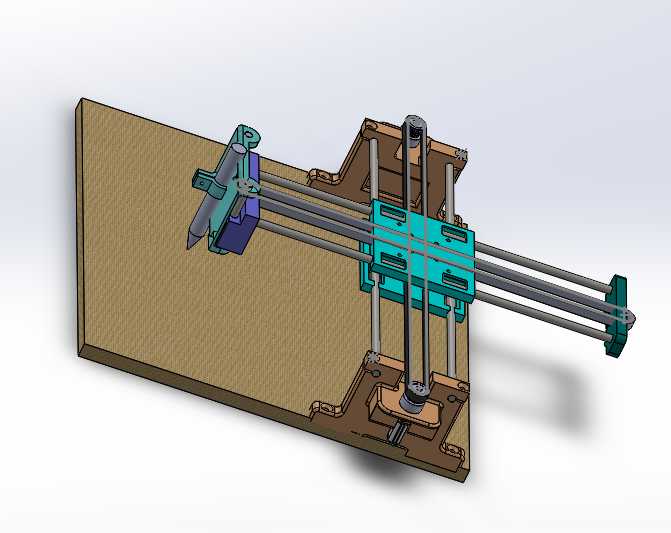

这款笔式平面绘图执行机构，核心依托正交双轴直线传动架构实现笔尖在二维平面内的精准点位与连续轨迹运动，最初的设计目标是完成纸面连续曲线图案的绘制作业，可覆盖教学演示、小型文创图案绘制、简易PCB线路板标记等多类应用场景。从结构布局来看，设备以平整的硬质工作台面作为绘图承载基准，台面边缘预留了足够的纸张固定位，可适配常规A3幅面以内的平面介质安装，整体安装边界控制在桌面级设备范畴，无需额外的大型基座固定，可直接放置于常规操作台面上使用。X轴方向采用双平行光轴作为传动导向支撑，搭配同步带传动副实现滑座的长距离往复移动，双光轴的布局可有效抵消单轴导向带来的偏转力矩，保证滑座移动过程中笔架的垂直度不会出现偏移；Y轴传动组件集成在X轴滑座之上，同样采用光轴导向加同步带传动的组合结构，带动笔架完成垂直于X轴方向的进给运动，两轴的传动行程经过匹配调校，可保证全行程范围内无运动死区，轨迹覆盖整个工作台有效绘图区域。笔架组件采用弹性浮动设计，可自动适配纸面的微小平整度误差，避免笔尖压力过大划破纸张或是压力过浅导致笔迹断连，笔夹位置可适配常规直径的绘图笔、马克笔甚至标记针，更换操作无需额外工具，直接插拔即可完成执行端替换。设计过程中优先考虑了运动部件的惯量匹配，X轴与Y轴的滑座均采用轻量化结构设计，降低高速往复运动过程中的惯性冲击，同时两端的支撑座采用一体式铣削结构，保证光轴安装的平行度公差控制在合理范围内，避免运动过程中出现卡滞、爬行等问题。传动同步带的张紧结构集成在端部支撑座上，无需拆解主体结构即可完成张紧度调整，日常维护操作十分便捷。从实际使用场景来看，这类机构除了完成基础的纸面绘图作业外，还可通过更换执行端工具，拓展完成平面点胶、薄材激光雕刻、软质材料标记等作业，两轴的运动控制可对接常规的运动控制板卡，通过G代码解析即可完成预设轨迹的执行，对于教学场景下的机电一体化实训、小型工作室的文创产品打样都有较强的适配性。设备的走线全部采用拖链收纳，避免运动过程中线缆与传动部件发生干涉，所有外露的运动部件均预留了安全防护的安装位，可根据使用需求加装透明防护罩，避免操作过程中肢体接触运动部件引发安全问题。整体结构没有采用复杂的定制加工件，大部分零部件均可采用标准件搭配常规机加工件完成装配，制造成本可控，装配调试难度较低，适合作为小型自动化执行机构的实训案例或是小型作业设备的基础运动平台使用。
