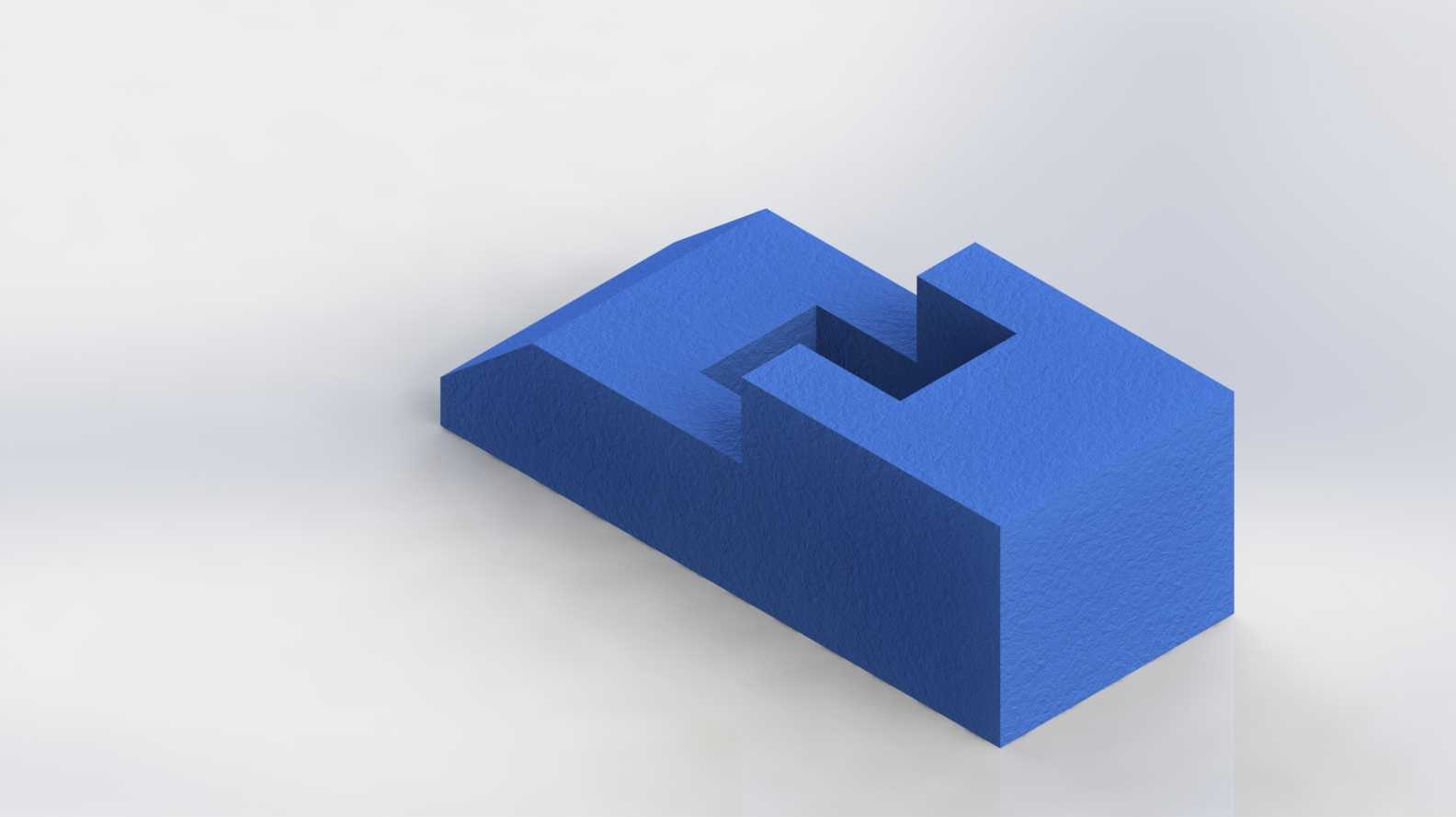

不用加支撑就能打出光滑的斜面,能省不少后处理的时间。实际应用场景里,这类组件大多用在桌面级3D打印机的辅助工装拼接、小型教具的结构搭建、或者创客项目里的快速原型验证,比如做小型机械臂的连杆定位块、开源硬件项目的外壳拼接卡扣,甚至是定制化治具的间隔垫块都能适配。功能特性上,这个卡槽的深度做了1.2倍壁厚的设计,拼接时的插入深度足够,不会因为侧向受力就脱开,卡槽的入口处做了0.2mm的微小倒角,既方便对位插入,又不会因为倒角过大导致拼接间隙超差。很多人做这类拼接件时喜欢把卡槽侧壁做薄,觉得省材料,实际上打印时薄壁结构容易出现振纹,拼接时的摩擦力不够,这个组件的卡槽侧壁厚度和主体壁厚保持一致,打印时的走丝路径更连续,成型后的结构刚性更好,日常做FDM打印的结构验证件时,最常碰到的问题就是拼接类零件的公差匹配,尤其是这类带内嵌卡槽的块状组件,很多新手建模时容易忽略打印层厚带来的尺寸偏移,最后打出来要么插不进去要么松垮晃荡。这个组件的设计思路其实很务实,主体采用带斜切面的块状基座,一侧做了下沉式的U型卡槽,卡槽的两个侧壁做了等厚处理,没有做多余的加强筋,就是为了打印时减少支撑用量,毕竟桌面级FDM设备打印悬空结构如果加支撑,拆完支撑的面粗糙度会直接影响拼接精度。从安装边界来看,这个组件的底部是完全平整的基准面,没有做倒扣或者凸起,打印时可以直接贴平台放置,不需要额外做打印底座,斜切面的角度控制在42度左右,刚好卡在桌面级PLA材料的自支撑角度阈值内,
反复拆装也不会出现侧壁开裂的情况。外形尺寸上,整体的长宽高比例控制在3:2:1.5左右,属于比较紧凑的块状结构,不管是放在打印平台的边角位置批量排布打印,还是单独打印做功能验证,都不会占用太多成型空间,安装时因为底部是全平面,用双面胶或者螺丝固定都能找到足够的贴合面,不需要额外做安装凸台。设计的时候还特意把所有的棱边都做了微小的圆角处理,不是为了好看,主要是打印时锐角位置容易出现翘边,尤其是PLA材料打印大尺寸平面件时,边角翘曲是常见问题,微小圆角能分散打印冷却时的内应力,减少翘边的概率,同时搬运或者拼接时也不会划手,毕竟做原型验证时经常要反复拆装调整,锐角棱边很容易划伤手或者刮坏其他零件的表面。从结构受力的角度看,
这个组件的斜切面不是装饰性结构,当卡槽受到垂直向下的压力时,斜切面能把部分力传导到整个基座平面,而不是让卡槽侧壁单独受力,能有效提升组件的承载能力,比如用来做小型料架的支撑块时,放个几公斤的零件也不会出现卡槽断裂的情况。建模时这类零件要注意的点很多,比如卡槽的宽度尺寸要根据选用的打印材料预留公差,PLA材料一般预留0.1-0.2mm的间隙,PETG材料因为收缩率稍大,预留0.2-0.3mm的间隙比较合适,这个组件的卡槽尺寸是按常规PLA材料的打印公差做的基准设计,实际使用时可以根据自己的打印机精度做微调。另外,组件的顶面没有做任何凹凸结构,就是平整的平面,这样打印完成后如果需要叠加其他零件,直接在顶面粘接或者打孔固定都很方便,
不用额外处理平面度,毕竟3D打印件的顶面如果是平整走丝的话,平面度本身就比较好,不需要二次打磨就能作为安装基准面。很多创客做项目时喜欢把零件设计得很复杂,加很多没必要的曲面或者镂空,实际上3D打印的优势是快速成型做功能验证,过于复杂的结构反而会提升打印失败率,这个组件的设计就很克制,所有结构都是为了实现拼接定位的核心功能,没有多余的装饰性结构,打印成功率高,后处理简单,非常适合做快速原型验证的基础拼接单元。在教学场景里,这类零件也常用来给初学者做3D打印公差配合的练习件,通过打印这个组件,能直观理解层厚、材料收缩率、支撑设置对最终零件尺寸精度的影响,比单纯讲理论要直观很多。实际工业场景里,这类小批量的定制拼接件如果用机加工的方式做,成本高周期长,用3D打印的方式几个小时就能做出来,用来做产线临时治具的拼接块完全能满足使用需求,就算使用过程中损坏了,重新打印一个的成本也很低,更换速度快,不会耽误产线的正常运行。
