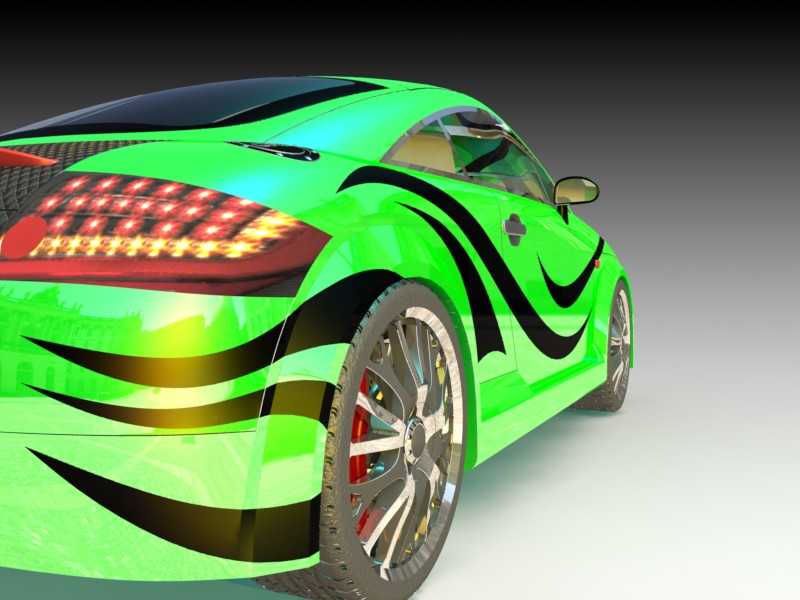

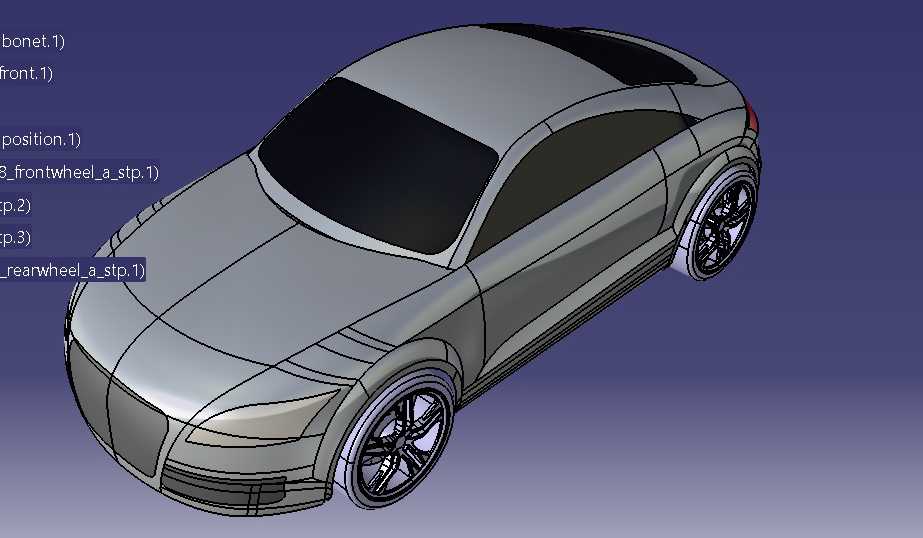

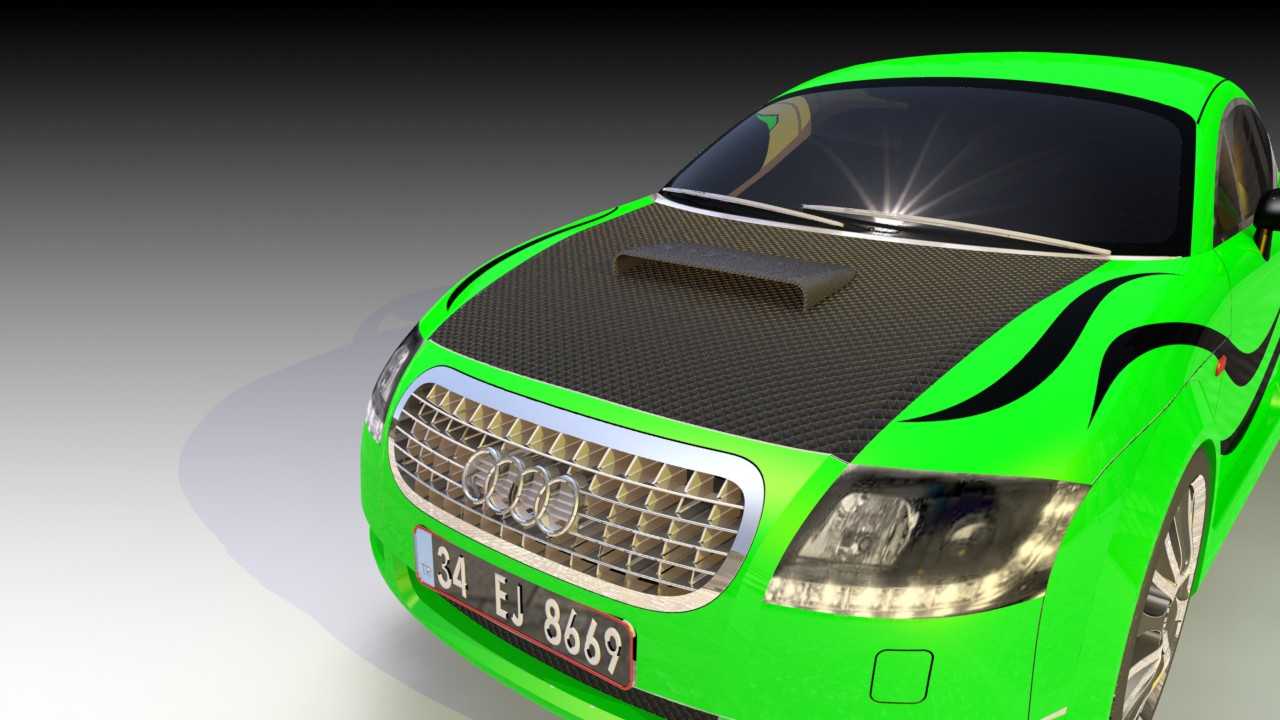

奥迪轿跑整车外观曲面结构三维数模

该数模完整还原了双门轿跑的整车外覆盖件曲面特征，覆盖前舱盖、前后翼子板、车门、车顶、侧围、前后保险杠等全部外观件的拼接关系，建模过程中严格遵循量产车的外CAS面设计逻辑，所有曲面的G2连续过渡都做了曲率校验，避免后续结构设计阶段出现面褶皱、偏移失败的问题。从实际应用场景来看，这类整车外观数模可用于汽车造型评审阶段的油泥模型参考，也可作为外饰件改装设计的基础载体，比如定制大包围、改色膜裁切路径规划、外观空气动力学套件的前期匹配校核都能直接调用该数模做基准。数模中预留了前后轮包的安装边界，轮拱与轮胎的间隙按照量产乘用车的常规设定控制，轮辋的辐条造型、轮胎的扁平比参数都做了等比例还原，做轮毂改装方案验证时可以直接替换轮辋数模，不需要重新调整轮包的曲面边界。前保险杠区域预留了进气格栅、大灯、雾灯区域的安装止口位置，前舱盖的分缝线、车门与侧围的匹配间隙都按照量产车的公差要求做了偏移处理，做外饰件安装点布置时，可以直接在对应曲面位置做凸台、卡扣安装位的结构延伸。车顶的溜背线条从A柱顶端平滑过渡到车尾，侧窗的轮廓线、B柱的隐藏式设计都完整还原，做车窗玻璃、密封条的结构设计时，可以直接提取该数模的边界曲线做拉伸偏移，不需要重新绘制轮廓。车身侧面的腰线采用了两段式设计，从前翼子板后方贯穿车门延伸到后尾灯区域，曲面的光影走向做了反复调整，确保不同角度下的反光效果符合轿跑的运动定位，这类腰线特征在建模时需要控制好曲率变化率，避免冲压阶段出现板件开裂、回弹超差的问题。前后灯组的轮廓边界也在数模中做了明确区分，大灯的倾斜角度、尾灯的延伸范围都和实车比例一致，做灯组内部结构设计时，可以直接以该外表面为基准做内部腔体的结构拆分。整车的外轮廓尺寸按照紧凑型双门轿跑的常规参数设定，轴距、前后悬长度、车身宽度都符合同级别车型的通用边界，做总布置校核时可以直接将该数模导入整车坐标系，验证底盘件、内饰件与外覆盖件的间隙是否满足设计要求。
