螺旋式起重顶升工具结构设计

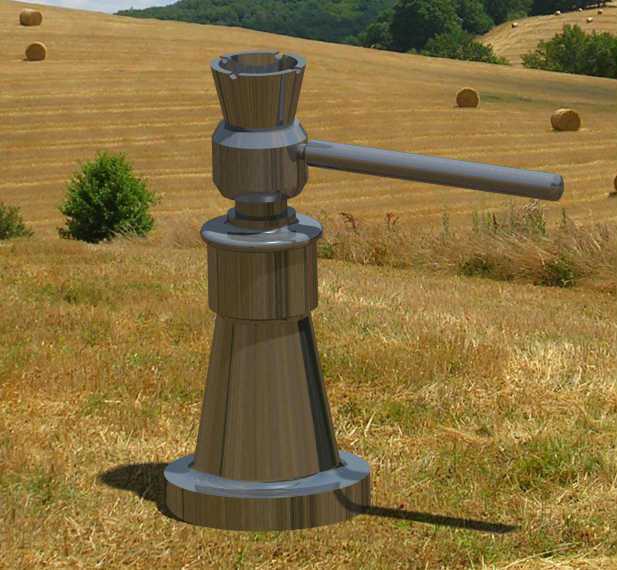

　　在设备检修、小型构件安装、车辆应急维修这类需要短距离垂直顶升承重的作业场景里，螺旋式顶升工具的应用覆盖度一直很高，和液压类顶升设备比，它不存在密封件老化漏油、长期静置泄压回落的问题，哪怕在无电源、野外露天的作业环境下，也能稳定保持支撑状态，可靠性更适配零散、无配套动力的作业需求。这款螺旋顶升结构的设计，核心围绕螺纹副的传动自锁特性展开，整体采用立式同轴布局，底部是大直径的圆形支撑底座，接触支撑面的端面做了平整化处理，作业时能分散承重载荷，避免压陷松软地面或者刮伤硬质作业面，底座往上是锥形过渡的承力壳体，壳体内部嵌套梯形传动螺杆，梯形螺纹的牙型角度兼顾了传动效率和自锁能力，顶升作业时不会因为载荷反向作用出现滑降，

　　完全省去了额外的锁止结构。侧面伸出的长操作杆是力输入部件，杆身和顶部的螺母旋转套做了贯穿式配合，作业时可以根据操作空间需求调整杆的插入长度，转动操作杆就能带动螺母旋转，驱动内部螺杆垂直升降，实现顶升或者回落动作，操作力经过螺纹副的力矩放大，普通人不需要额外加接延长杆就能顶起额定范围内的重物。顶部的承托头做了内凹的碗型结构，接触被顶升物件的时候能自动适配接触面的微小倾斜，避免顶升过程中出现物件滑移偏载，承托头和螺杆顶端做了转动配合，顶升过程中不会因为螺杆转动带动被顶物件偏转，减少作业时的对位调整工作量。从安装边界来看，这款结构收拢状态下整体高度较低，能伸入底部净空有限的设备或者构件下方，顶升行程覆盖常规小型作业的顶升高度需求，

　　整体外轮廓没有突出的尖锐棱角，搬运和存放时不容易剐蹭周边物件。设计过程中对各段承力部位的壁厚做了匹配计算，壳体的锥形过渡结构能把顶部承托头传递的载荷均匀分散到底座整个支撑面，避免局部应力集中导致结构变形，操作杆的配合孔做了加厚处理，反复加力转动时不会出现孔位开裂或者变形。和常见的剪式顶升结构比，这种同轴螺旋结构的侧向抗偏载能力更强，哪怕被顶物件的重心没有完全对准承托头中心，只要偏移量在设计允许范围内，结构依然能稳定承重，不会出现卡滞或者结构失稳的问题，日常维护只需要定期在螺纹副表面涂抹润滑脂，就能保证转动顺畅，没有复杂的密封件或者易损零件，长期存放也不会出现性能衰减，非常适合作为常备的应急顶升、支撑工装使用。
