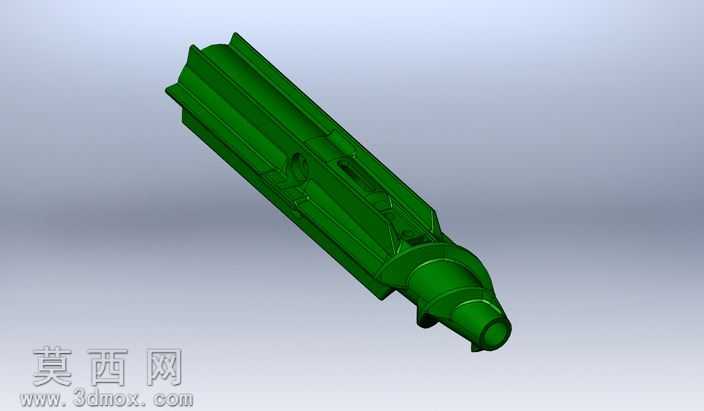

约翰迪尔玉米收获机铸铁辊子三维设计

本作品为约翰迪尔玉米收获设备配套的铸铁辊子三维建模作品，建模过程依托三维参数化设计逻辑完成，首先针对玉米收获作业中辊子的实际工况进行结构拆解，将整体构件划分为前端导向段、中间作业段、尾部安装定位段三个核心功能区域，逐段完成参数草绘后通过拉伸、旋转、切除等基础特征命令搭建主体框架。建模过程中严格遵循铸铁构件的工艺特性，对所有棱边位置做适配铸造工艺的圆角过渡处理，避免出现尖锐直角导致的铸造应力集中问题，同时针对中间作业段的导流棱结构，采用阵列特征完成等距排布，保证每一条棱边的螺旋升角、截面尺寸完全一致，匹配玉米果穗输送、脱粒作业的受力需求。材质渲染阶段选用深绿色铸铁漆面材质，调整材质的粗糙度、反光度参数还原农机铸铁部件经喷漆处理后的真实质感，对安装配合面位置单独设置金属哑光材质，区分加工面与非加工面的视觉差异。结构设计上充分考虑部件的安装适配性，尾部定位轴段的直径、长度参数严格匹配约翰迪尔对应机型的安装座尺寸，中间作业段的外径、棱边高度经过参数校核，保证作业过程中既能顺畅带动玉米果穗移动，又不会因间隙过小造成果穗破碎。设计思路围绕农机部件的实用性、工艺性展开，摒弃冗余的装饰性结构，所有特征均服务于部件的作业功能与生产工艺，既满足实际装配的尺寸精度要求，也适配铸铁铸造、后续机加工的生产流程，模型完成后经过干涉检查，各段结构衔接顺畅无错位，可直接用于后续的工程图导出、工艺模拟或者3D打印样件验证，能够为玉米收获机相关部件的设计优化、维修替换提供精准的三维数据参考。
