赫歇尔式右手操作靶轮结构设计

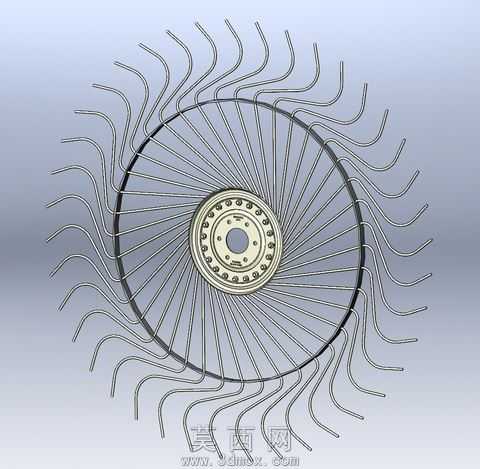

本作品为赫歇尔式右手操作靶轮的三维建模设计，整体采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械构件的尺寸比例规范，对靶轮的各个组成部分进行了精细化的特征搭建。首先完成中心轮毂部分的建模，中心轮毂设置有中心定位通孔，孔周均匀分布多组安装固定孔位，孔位的排布完全匹配对应安装轴的连接需求，轮毂端面设计有阶梯式定位凸台，能够保证装配时的同轴度精度，避免轮体运转时出现偏心晃动的问题。从轮毂向外延伸的部分为双层辐条结构，内层辐条采用直辐条设计，均匀放射状排布连接轮毂与中间环形加强圈，直辐条的截面采用圆形金属线材截面，保证辐条具备足够的抗拉强度，同时控制整体构件的重量；中间环形加强圈作为内外辐条的连接过渡结构，采用等截面圆环设计，能够均匀分散内层辐条传递的应力，避免应力集中导致的结构变形。外层辐条从中间环形加强圈向外延伸至轮缘位置，采用符合右手操作习惯的弯曲流线型设计，每根外层辐条的弯曲弧度经过反复调整，既保证了轮体转动时的动平衡性能，又能够在作为靶轮使用时提供合适的接触摩擦力与操作反馈，弯曲辐条的末端平滑过渡，无尖锐棱角，避免操作过程中出现划伤风险。轮缘部分采用隐式环形约束设计，将所有外层辐条的末端进行位置约束，保证轮体整体的圆度精度。材质设置方面，整体构件赋予金属合金钢材质，调整材质的金属粗糙度、反射率参数，还原金属构件的真实质感，渲染过程中采用柔和的环境光搭配定向主光源，清晰展现辐条之间的层次结构与曲面过渡效果，同时添加适当的环境闭塞效果，突出轮毂部分孔位结构的细节特征。设计过程中重点考量了右手操作的人机工程学需求，外层辐条的弯曲方向完全适配右手拨动、转动的操作轨迹，操作时施力方向与辐条弯曲方向匹配，能够有效降低操作时的施力强度，提升操作流畅度；同时对整体结构进行了动平衡校验，所有辐条的质量分布均匀，保证轮体高速转动时不会出现额外振动，整体结构兼顾了结构强度、操作便利性与外观的流线型美感，可直接用于相关机械操作机构的配套设计参考，也可作为同类轮式构件的设计模板进行参数调整复用。
