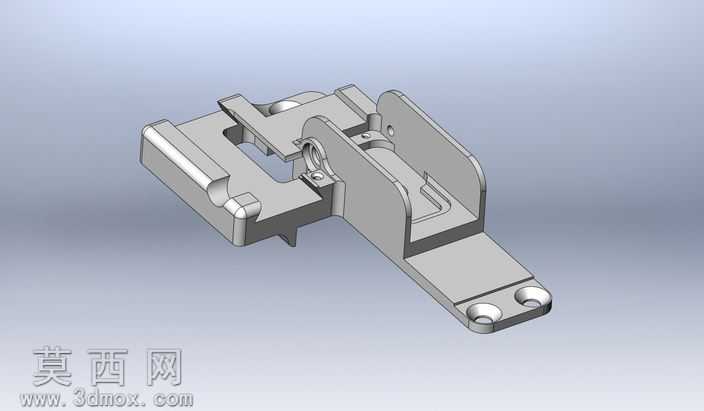

M2机枪表尺座后方视角结构设计

本作品采用SolidWorks进行全参数化三维建模，完整还原M2机枪表尺座的后方视角结构形态，建模过程严格遵循机械构件的尺寸配合逻辑，对每一处折弯、开孔、铰接位都进行了精准的特征绘制。首先从基座主体的轮廓草图开始绘制，通过拉伸、切除特征构建出基座的基础承载结构，针对两侧的立板支撑结构，采用薄壁拉伸结合圆角过渡处理，既保证结构强度的视觉呈现，也还原实际加工中的工艺圆角特征，避免尖锐棱角的不合理结构。模型中部的铰接转轴位，通过同轴心的凸台与孔位配合设计，还原表尺部件的转动安装基础，对转轴周边的加强筋结构，采用筋特征结合拔模处理，模拟实际冲压或铣削加工的结构形态，保证受力部位的结构合理性。前端的锁扣卡位结构，通过多步切除与拉伸组合，还原卡扣的咬合形态，卡位处的斜面导向设计也做了精准还原，保证虚拟装配时锁止动作的逻辑通顺。尾部的安装固定位，设计了两个带沉头孔的安装耳，沉头孔的深度与直径按照标准紧固件尺寸绘制，可直接匹配对应规格的沉头螺丝完成虚拟装配。材质渲染方面，整体采用哑光钢质材质，调整金属粗糙度参数模拟枪械部件的发蓝处理质感，对铰接位的转轴部分略微提高金属反光度，区分不同加工面的视觉效果，背景采用渐变浅灰的工业渲染背景，突出构件本身的结构轮廓，渲染时开启环境遮蔽效果，让结构缝隙处的阴影自然呈现，增强模型的立体感与真实感。设计思路上，选择后方视角进行呈现，能够清晰展示表尺座与枪身连接的安装结构、表尺转动的后部限位结构以及锁止机构的后部形态，弥补常规正面视角无法展示的后部配合细节，建模过程中对每一处结构的壁厚都做了统一控制，避免出现壁厚不均的不合理设计，所有活动部件的配合间隙都按照机械设计的公差要求预留，确保模型可直接用于后续的装配验证、结构演示或者3D打印样件制作，完整还原该枪械部件的结构特征与功能逻辑。
