铝合金弯管法兰连接接头结构设计

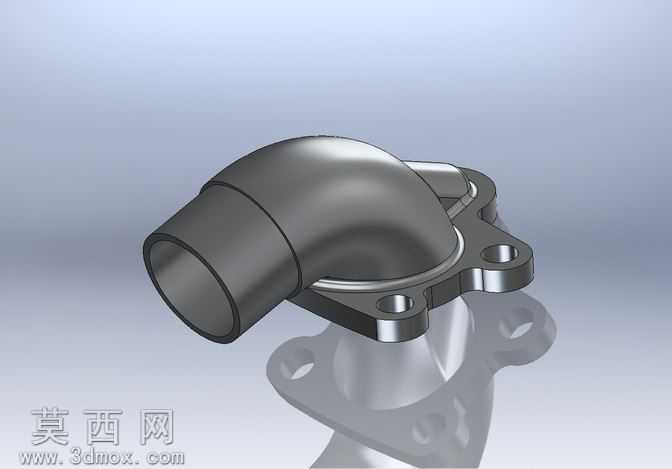

本作品为铝合金材质的弯管式管路连接接头，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械管路连接件的通用设计规范，对各部位尺寸进行了精准约束，确保零件具备实际生产加工的可行性。建模阶段首先完成基准面与基准轴的搭建，以管路通径为核心参数，先绘制弯管的中心引导线，采用扫掠特征生成90度弯管的主体流道结构，弯管的壁厚按照铝合金压铸工艺的要求设置为均匀厚度，避免出现壁厚突变导致的成型缺陷，弯管的插接端设计有适配标准软管的插接外径，端部做了微小的倒角处理，既方便管路装配时的插接导入，也能避免锐边割伤配套的密封软管。弯管与安装基座衔接的部位采用一体化的法兰安装结构，法兰盘上均匀分布三个带沉孔的安装孔位，沉孔深度与配套螺栓的头部尺寸匹配，确保螺栓安装后头部不会突出法兰表面，保证安装面的贴合度；法兰与弯管衔接的根部做了圆角过渡处理，既能够降低零件工作时的应力集中，提升结构强度，也符合金属铸造工艺的拔模与圆角要求，避免生产过程中出现应力开裂的问题。模型的法兰安装面做了平面度的约束设置，保证安装时能够与对接面紧密贴合，减少管路泄漏的风险。材质渲染阶段采用了哑光铝合金的材质参数，还原了铸铝零件经过表面处理后的细腻金属质感，对金属表面的反光度、粗糙度参数进行了反复调试，同时添加了柔和的环境光影效果，清晰呈现出零件各曲面的过渡关系、安装孔的位置结构以及弯管的整体形态，让模型的视觉呈现更贴近真实零件的质感。设计过程中针对原有参考文件的结构缺陷进行了修正，优化了法兰与弯管衔接处的结构强度，调整了安装孔的位置分布，让三个安装孔的受力更加均匀，同时统一了各部位的尺寸基准，确保该接头模型可以直接被引用到各类管路系统的装配设计中，适配发动机进气、流体输送等多种场景的管路连接需求，整体结构紧凑，安装定位便捷，兼顾了结构实用性与工艺可行性。
