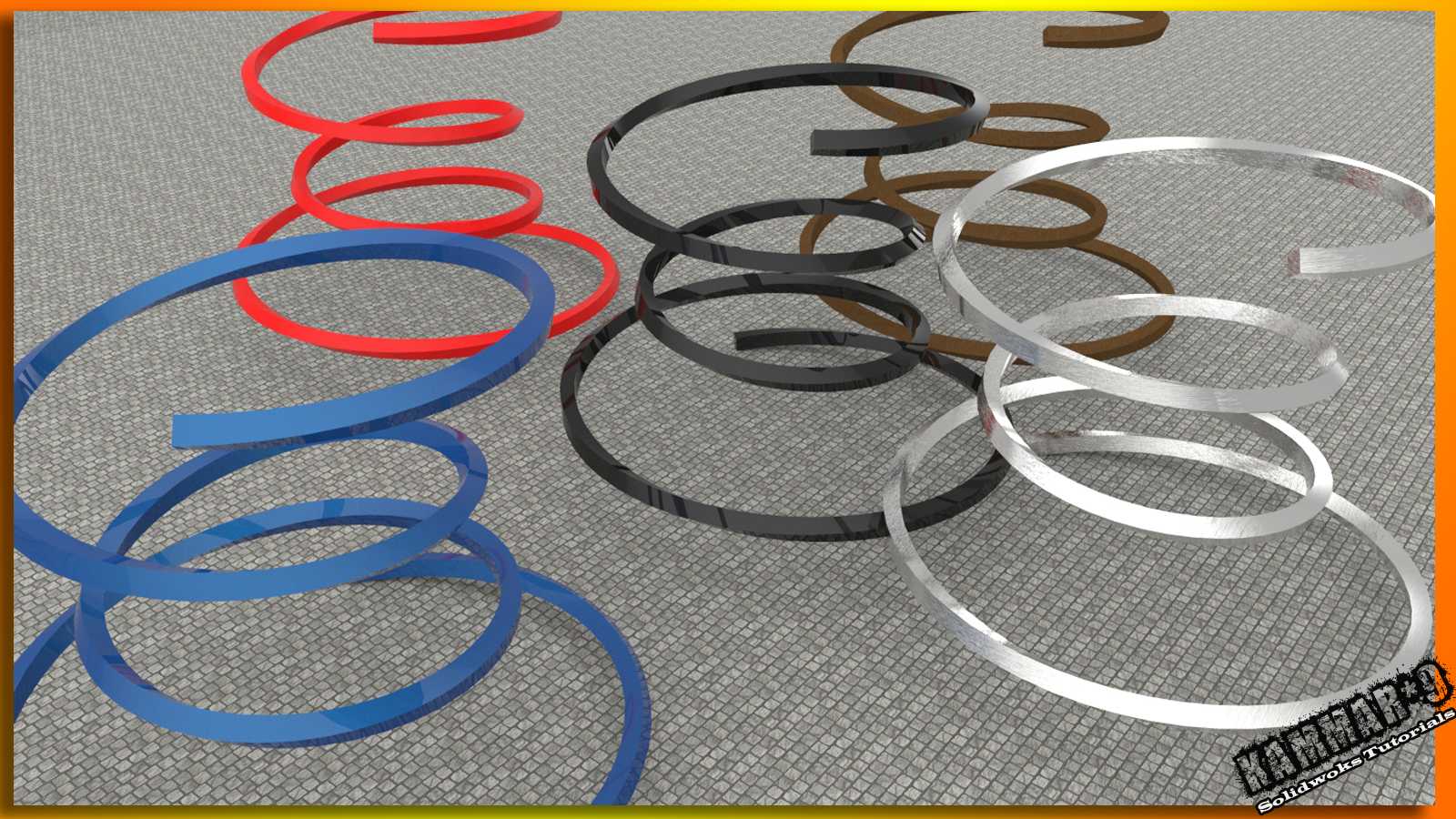

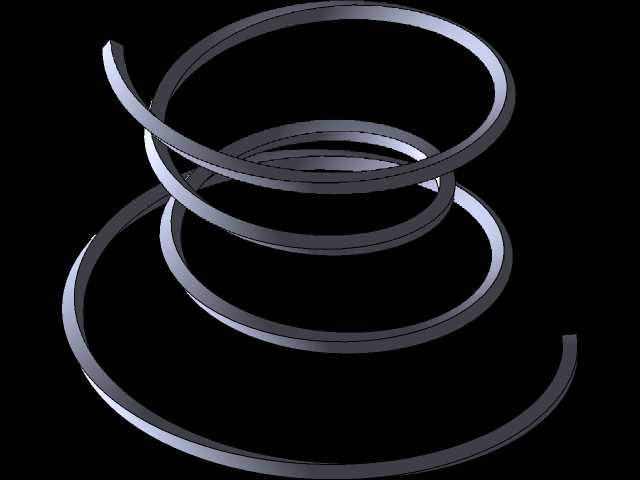

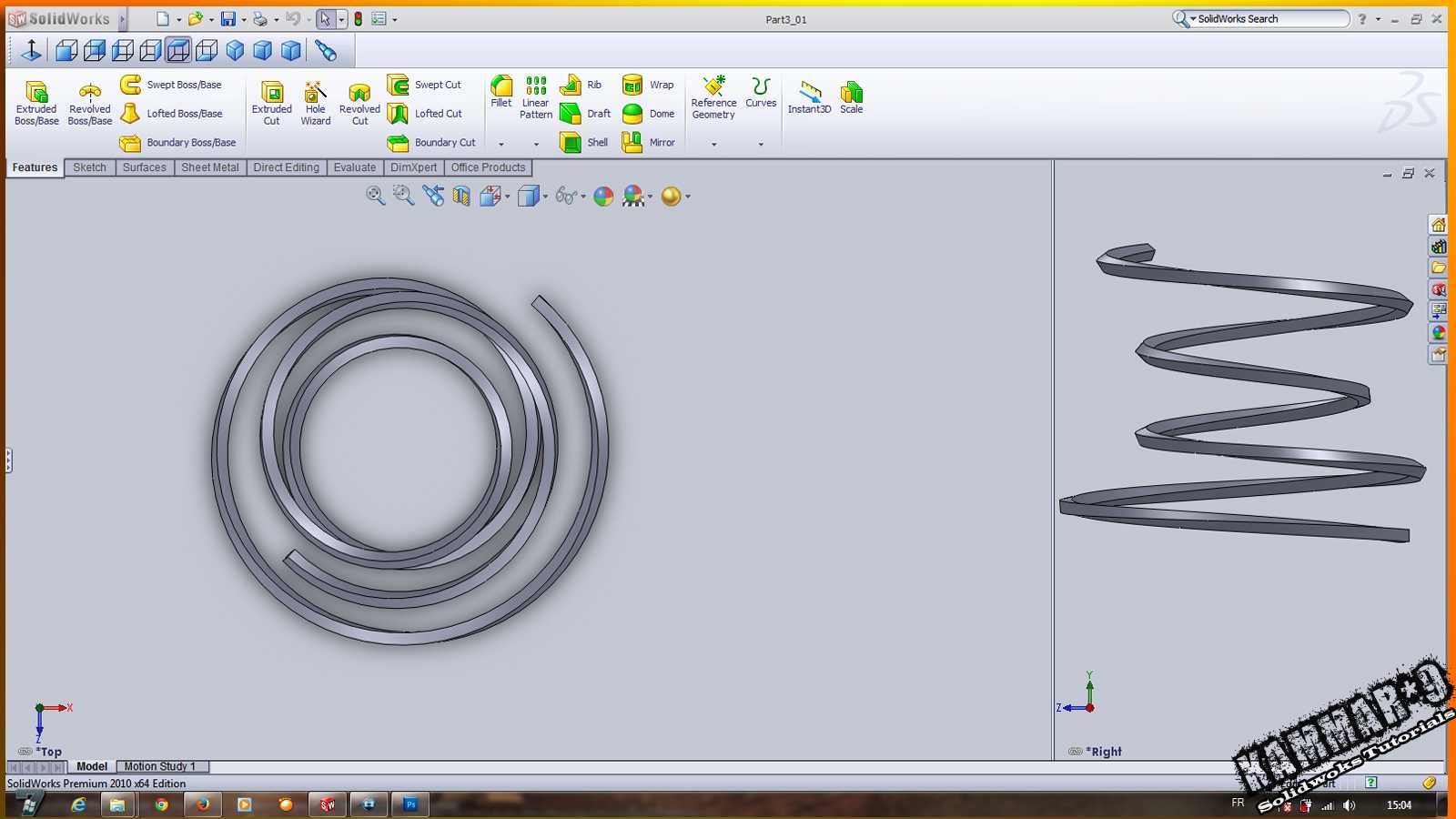

这类复合螺旋结构的弹性构件,在工业场景中常被用于多维度缓冲、非线性刚度支撑的工况,区别于常规等径圆柱螺旋弹簧,其螺旋半径沿轴向连续变化,能在不同压缩行程下提供梯度变化的弹力输出,适配载荷波动范围大、安装空间存在异形约束的设备装配场景。从实际应用来看,这类构件可用于振动筛分设备的隔振支撑、特种输送线的柔性缓冲模块,也可作为非标自动化设备中行程末端的渐进式阻尼元件,避免常规等径弹簧在极限压缩时出现刚度突变、应力集中导致的疲劳断裂问题。设计这类复合螺旋结构时,首先要明确安装边界的空间约束,螺旋的最大外径需匹配安装腔体内径,最小内径要预留出芯轴穿过的间隙,避免工作过程中螺旋圈与周边零件发生剐蹭干涉;螺旋升角的变化要沿轴向平滑过渡,不能出现曲率突变的拐点,否则在反复受压、扭转的循环载荷下,拐点位置会快速萌生疲劳裂纹,大幅缩短构件使用寿命。建模过程中需要先绘制多段连续变化的螺旋引导线,不同螺距段的衔接处要做曲率连续处理,扫描截面沿引导线行进时要保持截面法向与引导线切线方向一致,避免出现截面扭曲导致的实体壁厚不均问题。从功能特性上看,这种复合螺旋结构在受压初期,大直径段的螺旋圈先发生弹性变形,提供较小的初始刚度,适配设备空载时的微幅振动缓冲;当载荷持续增大,小直径段的螺旋圈开始参与变形,整体刚度逐步提升,能够承受更大的冲击载荷,这种非线性的弹力特性刚好匹配很多工业设备从空载到重载的载荷变化曲线,不需要额外搭配多组不同刚度的弹簧组合使用,能有效节省安装空间。在外形尺寸的把控上,螺旋的总自由高度要满足设备最大行程下的压缩量要求,同时要预留10%到15%的余量,避免构件被压并时出现塑性变形;螺旋圈的截面直径要根据目标载荷下的切应力计算值确定,不同螺旋段的截面可以根据受力大小做差异化设计,大直径段受力相对较小可采用稍小的截面直径,小直径段受力集中可适当增大截面直径,在保证结构强度的前提下控制整体重量。实际装配时,这类构件的两端通常需要做并圈磨平处理,保证两端支撑面与安装基准面平行,避免工作时出现偏载导致的螺旋圈侧向变形,若用于有扭转工况的场景,还需要在两端设计定位卡槽,限制构件工作时的周向转动,防止螺旋引导线的曲率变化趋势被扭转破坏,影响正常的弹力输出特性。
