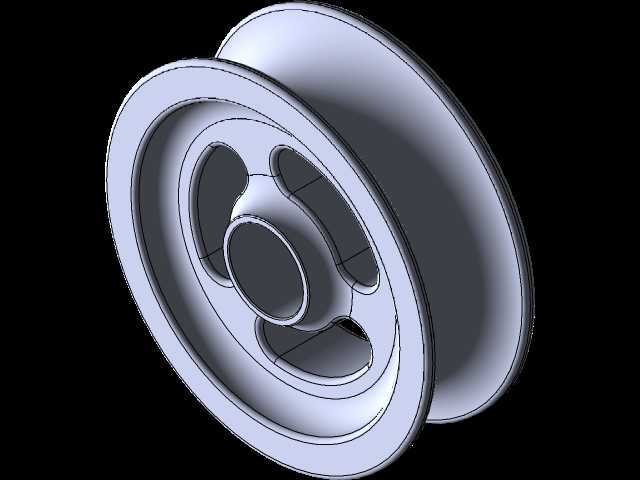

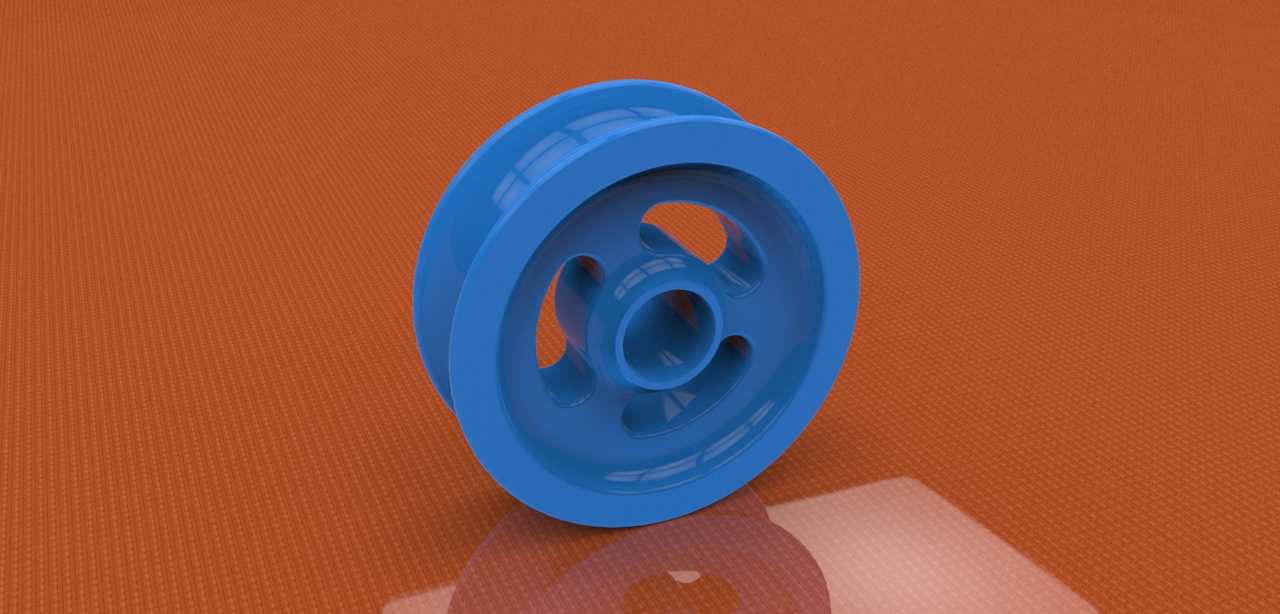

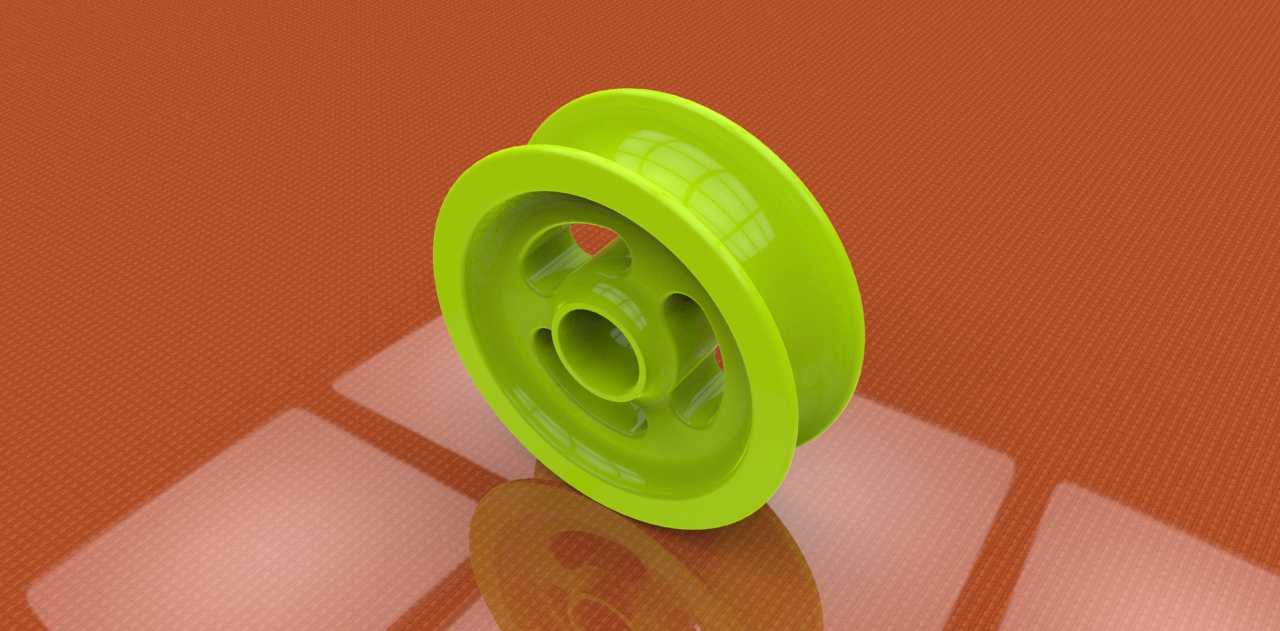

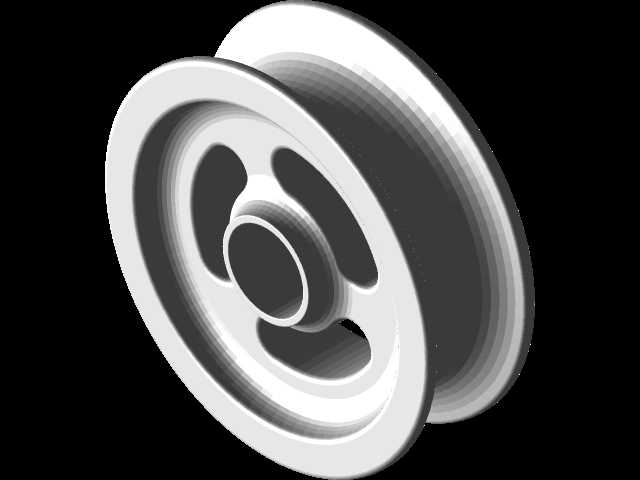

工业用亮面塑料导向滑轮结构设计

这款塑料滑轮在设计之初就瞄准了轻载传动导向场景的使用需求，整体采用一体注塑成型的结构，没有额外的拼接装配环节，从根源上避免了组装件容易出现的同轴度偏差、连接松动等常见问题。轮体外侧的轮缘做了内凹的弧面导向槽，槽面弧度经过反复校核，能够适配圆形截面的绳索、尼龙带等多种柔性传动介质，在运行过程中可以自动对传动介质进行居中导向，不会出现脱槽、跑偏的情况，哪怕是传动路径存在小角度的偏斜，弧面槽也能通过接触面的自适应滑动修正介质位置，保障传动过程的稳定性。

从安装边界来看，轮体中心的通孔是核心安装基准，孔壁做了均匀的加厚处理，能够直接套在对应直径的固定销轴上，不需要额外加装轴套就能满足基础的转动需求，孔的内径公差按照轻载转动配合的标准设定，既不会因为间隙过大出现运行晃动，也不会因为间隙过小导致转动卡滞。轮体中部的辐板采用了镂空式的结构设计，三个均匀分布的镂空孔在不降低整体结构强度的前提下，大幅减少了原材料的用量，同时降低了轮体自身的重量，让滑轮转动时的转动惯量更小，启动和停转的响应速度更快，不会因为自身惯性过大导致传动滞后。辐板与轮缘、中心轮毂的连接位置都做了圆弧过渡处理，避免注塑过程中出现应力集中的问题，同时也能减少长期受力后连接位置开裂的风险。

在实际应用场景中，这类塑料滑轮常被用在小型自动化设备的柔性传动导向环节，比如轻型输送线的皮带导向、小型起重装置的绳索导向、3D打印设备的传动带张紧导向等场景，相比金属材质的滑轮，它的自重更轻，运行时的噪音更小，而且自身具备一定的自润滑特性，不需要频繁加注润滑脂就能保持顺畅转动，在一些对洁净度有要求的生产场景中，不会像金属滑轮那样因为摩擦产生金属碎屑污染生产环境。轮体表面做了高光处理，不仅是为了外观质感，更重要的是光滑的表面能够减少与传动介质之间的摩擦阻力，降低传动过程中的动力损耗，同时也不容易积存灰尘和杂物，日常维护只需要简单擦拭表面就能保持正常使用。

设计过程中对轮体的壁厚做了均匀化处理，整个轮体不同位置的壁厚差控制在极小范围内，避免注塑成型时因为冷却速度不一致出现缩痕、翘曲等变形问题，保障成品的尺寸精度。轮缘的厚度经过受力校核，能够承受额定负载下的径向压力，不会因为长期受力出现轮缘变形的情况，中心轮毂的长度略大于轮体的总宽度，安装时轮毂端面直接与安装支架的接触面贴合，避免轮体侧面与支架发生摩擦，保障转动的顺畅性。
