内燃机用高性能分体式连杆结构三维设计

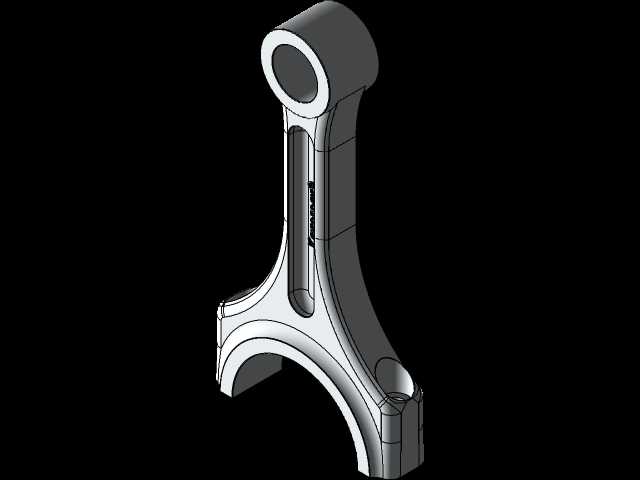

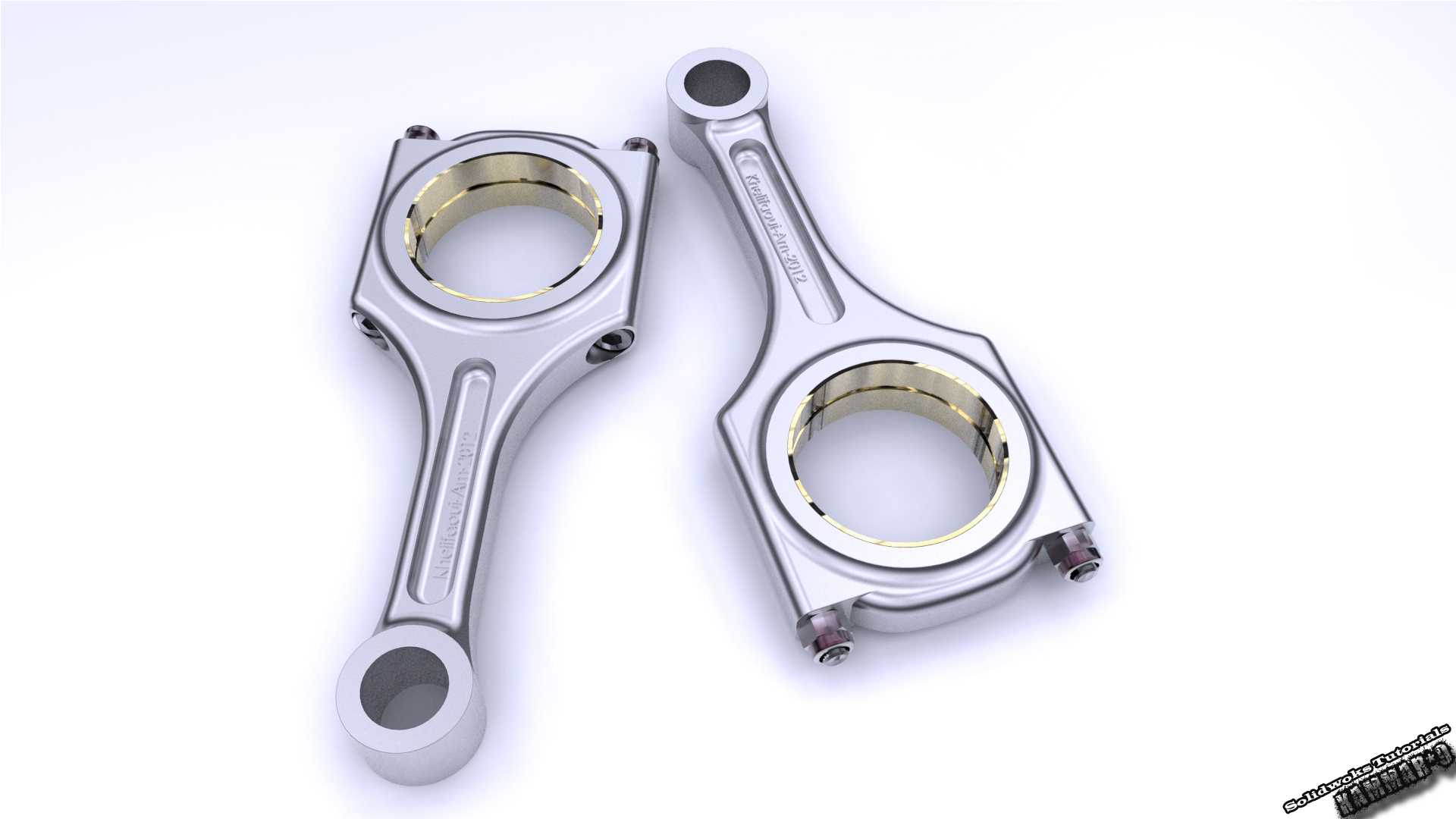

　　作为内燃机核心传动部件，连杆的作用是连接活塞与曲柄销，将活塞承受的燃气爆发压力传递给曲轴，把活塞的往复直线运动转换为曲轴的旋转运动，其结构可靠性直接决定动力单元的大修周期与输出极限。本次设计的分体式斜切口连杆，针对高增压内燃机工况做了结构优化，杆身采用工字形截面，在保证纵向抗弯、抗扭刚度的前提下尽可能降低往复运动惯量，适配高转速工况下的动平衡要求。从安装边界来看，连杆小头端通过活塞销与活塞连接，设计时预留了衬套压装余量，衬套内壁开设布油槽，可将曲轴箱飞溅的润滑油引入销座配合面，避免干摩擦导致的衬套烧蚀；大头端采用斜切口剖分结构，配合定位套与高强度连杆螺栓实现轴瓦的精准压紧，斜切口角度经过受力校核，

　　可避免活塞连杆组从气缸中抽出时出现卡滞，同时降低连杆螺栓承受的横向剪切载荷。设计过程中重点校核了杆身的疲劳强度，在杆身与大小头过渡位置做了大圆角平滑处理，避免应力集中导致的杆身断裂，轴瓦安装座的同轴度、圆柱度公差严格按照内燃机零部件设计规范设定，保证运转过程中轴瓦与曲轴曲柄销的贴合度，避免偏磨引发的烧瓦故障。在实际选型匹配时，需要结合缸径、冲程、最高爆发压力、额定转速参数调整杆身截面尺寸与螺栓预紧力，大端轴瓦的宽度、油槽位置需要与对应曲轴的曲柄销油孔位置匹配，保证润滑油路通畅；小头端的活塞销孔直径需要与所选活塞的销座尺寸适配，销孔两端的挡圈槽尺寸符合标准件选型要求，避免活塞销轴向窜动刮伤气缸壁。这类连杆除了应用在传统车用内燃机上，

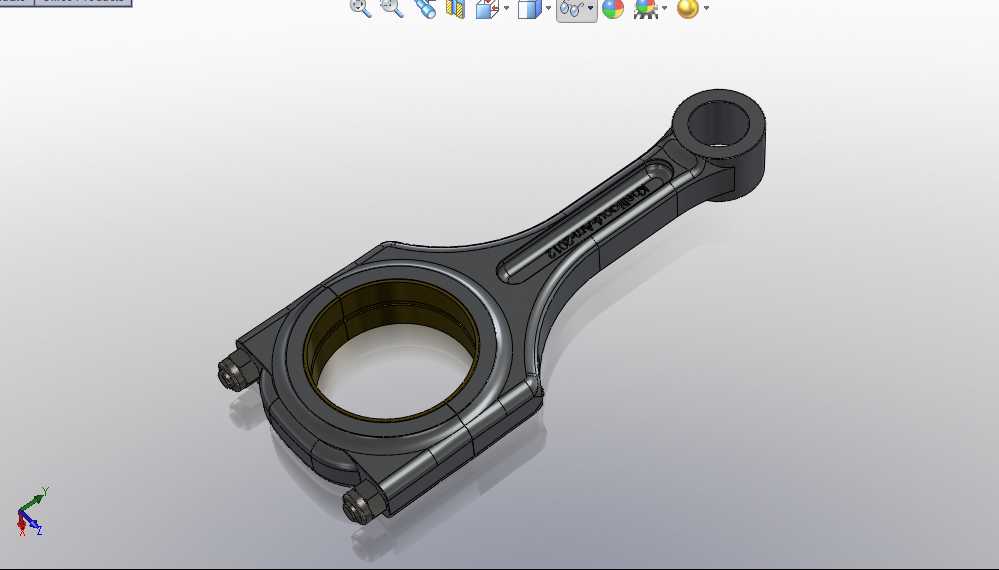

　　也可适配通用汽油机、小型柴油机、摩托车动力单元等需要往复运动转旋转运动的动力场景，建模过程中完整还原了连杆螺栓、轴瓦定位槽、衬套油孔、杆身加强筋等细节，可直接用于运动仿真、结构有限元分析、装配干涉检查等设计验证环节，也可作为同类传动部件设计的参考基准，帮助设计人员快速完成连杆类零件的结构迭代与参数校核。
