变截面异形复合螺旋弹性构件结构设计

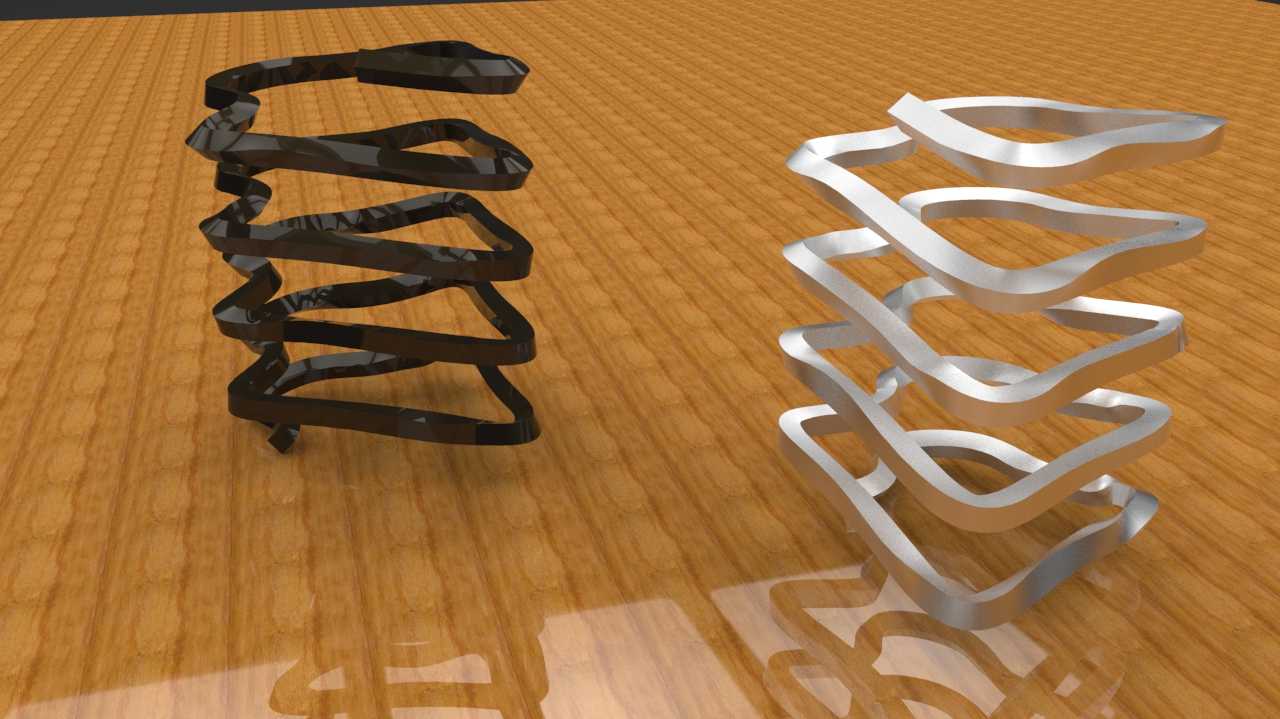

　　这类异形复合螺旋构件，和常规圆柱等螺距弹簧的应用场景有明显区别，常规弹簧多适配轴向直线载荷的缓冲、复位场景，而该类变截面非圆轮廓的螺旋结构，主要面向安装空间受限、载荷方向存在多维度偏移的工况，比如小型精密自动化设备的非轴向减振工位、异形管路的柔性支撑段、特殊工装夹具的浮动压紧结构，能在有限的安装边界内同时承担轴向、小角度径向的复合载荷，避免常规弹簧在偏载下出现的侧弯、卡滞、应力集中断裂问题。从结构设计逻辑来看，该构件没有采用常规弹簧的圆形簧丝截面，而是使用了宽扁的异形截面型材绕制，螺旋升角随圈体位置做渐变调整，每一圈的轮廓都不是标准圆形，而是适配安装空间做了轮廓修型，相邻簧圈在自由状态下的间隙均匀分布，

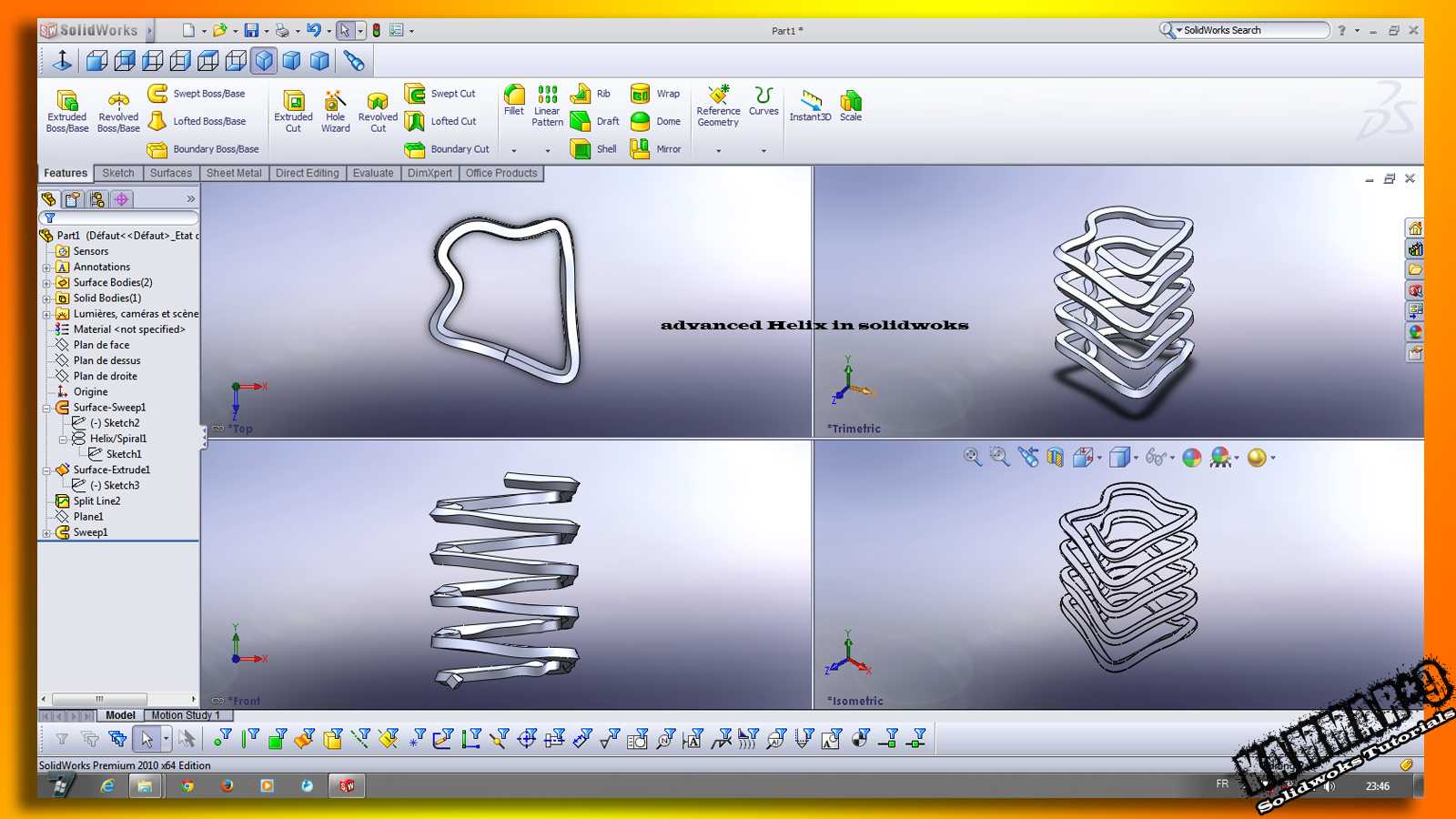

　　不会出现局部间隙过小导致压缩时圈间碰磨的问题。在实际选型适配时，首先要确认安装边界的三维轮廓，该构件的外轮廓随螺旋走向存在连续的尺寸变化，不能直接套用常规弹簧的外径、内径参数做安装孔位设计，需要匹配每一圈的最大外廓尺寸预留避让空间，两端的支撑圈做了磨平处理，安装时两端的贴合面需要保证足够的平面度，避免安装后出现初始偏斜，导致受力时应力分布不均。从功能特性上看，宽扁截面的簧丝相比同截面积的圆形簧丝，在垂直于扁平面的方向上具备更优的抗弯刚度，同时沿螺旋走向的扭转弹性保持稳定，能在承受复合载荷时，不同位置的簧圈同步产生形变，不会出现局部圈体应力超限的情况。建模过程中需要重点控制螺旋路径的连续性，每一段轮廓的曲率过渡要平滑，不能出现硬折角，

　　否则在后续有限元应力分析时会出现虚假的应力集中点，导致刚度计算结果偏差；绕制路径的螺距参数要结合目标刚度做迭代调整，异形轮廓下的螺距变化对整体刚度的影响，和常规圆柱弹簧的线性变化规律不同，需要逐段校验每一圈的形变位移量，保证全行程内的弹力输出符合设计要求。这类构件常采用不锈钢材质加工，适配有轻度防腐要求的工况，不需要额外做表面防锈处理，在食品包装设备、户外小型检测装置的减振工位上应用较多，相比常规弹簧能减少30%左右的安装空间占用，同时在偏载工况下的使用寿命比同规格常规弹簧提升40%以上，安装时不需要额外加装导向杆，依靠自身的异形轮廓就能避免压缩过程中的过度侧弯，简化了周边配套结构的设计。
