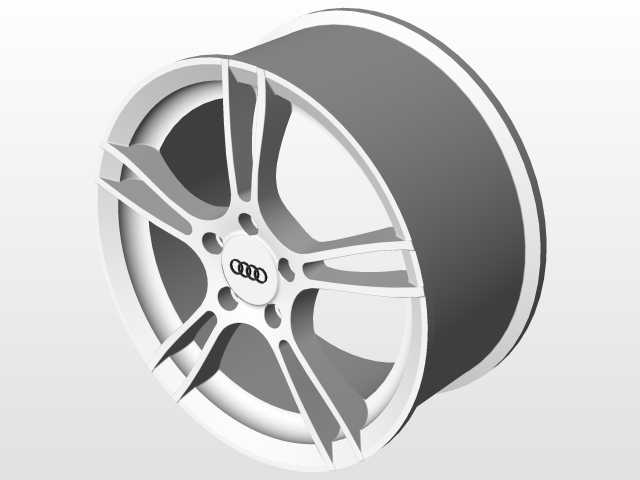

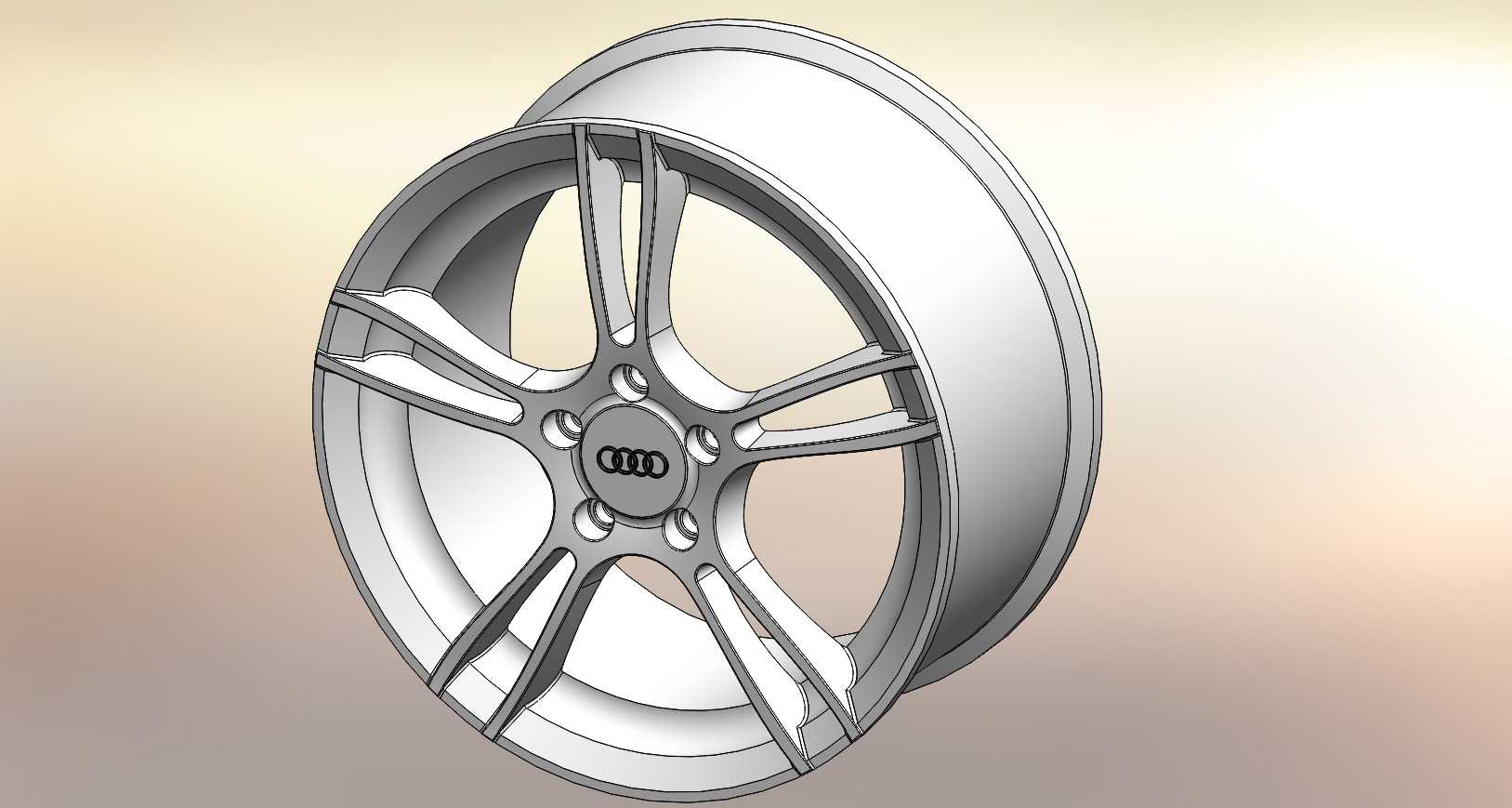

奥迪乘用车五辐铝合金轮毂结构设计

　　这款轮毂的设计首先围绕乘用车行驶工况的受力需求展开，轮辐采用五组双肋式布局，每组辐条做了变截面过渡处理，靠近轮心安装座的位置截面厚度更大，向轮辋边缘延伸时逐步收窄，既能够均匀分散车辆过弯、制动时传递到轮心的冲击载荷，也能避免辐条应力集中导致的疲劳开裂问题。轮心位置的安装座预留了五个螺栓孔位，孔位的节圆直径、中心定位孔尺寸完全匹配奥迪乘用车的轮毂轴头安装边界，装配时可以直接与轴头贴合定位，不需要额外加装转接垫片，保证车轮转动时的同轴度，减少高速行驶的抖动风险。轮辋部分采用深槽式结构设计，胎圈座的角度、凸缘宽度符合乘用车真空轮胎的装配标准，能够保证轮胎充气后与轮辋紧密贴合，不会出现高速行驶时轮胎脱圈的风险，

　　轮辋边缘的凸缘做了圆弧过渡处理，既可以降低轮胎拆装时的操作难度，也能在轮胎受到侧向挤压时减少胎侧的割伤概率。从实际应用场景来看，这类轮毂主要适配家用及运动款奥迪乘用车，替换原厂钢制轮毂或者同尺寸老旧轮毂时，能够在保证承载强度的前提下降低簧下质量，提升悬挂系统的响应速度，改善车辆的操控质感。设计过程中需要兼顾散热需求，五组辐条之间留出的大尺寸镂空区域，能够在车辆行驶时引导气流穿过轮毂区域，带走制动盘、制动片工作时产生的热量，避免长时间制动后制动系统热衰减，提升连续制动工况下的行驶安全性。辐条表面的造型做了内凹式的曲面处理，不仅是为了外观的运动感，更重要的是在辐条厚度不变的情况下，通过曲面结构提升辐条的抗扭刚度，抵消车辆急加速、

　　急减速时轮辐受到的扭转力矩。轮辋的整体宽度、偏距参数都经过匹配校核，安装后不会与车辆的制动卡钳、悬挂摆臂发生运动干涉，转向到最大角度时也不会蹭到翼子板内衬，满足整车的安装边界要求。气门嘴的预留位置设置在两组辐条之间的轮辋区域，位置避开了辐条遮挡，充气时不需要转动车轮就可以方便对接充气嘴，日常维护操作更便捷。轮毂的整体承载能力按照对应车型的满载轴荷做了冗余设计，能够覆盖日常城市通勤、高速行驶、非铺装路面慢速通行等多种使用场景的载荷要求，轮辐与轮辋的连接位置做了圆角过渡处理，消除焊接或者铸造过程中容易出现的应力集中点，提升零件的长期使用疲劳寿命。
