轻量化喷气发动机安装固定支架结构

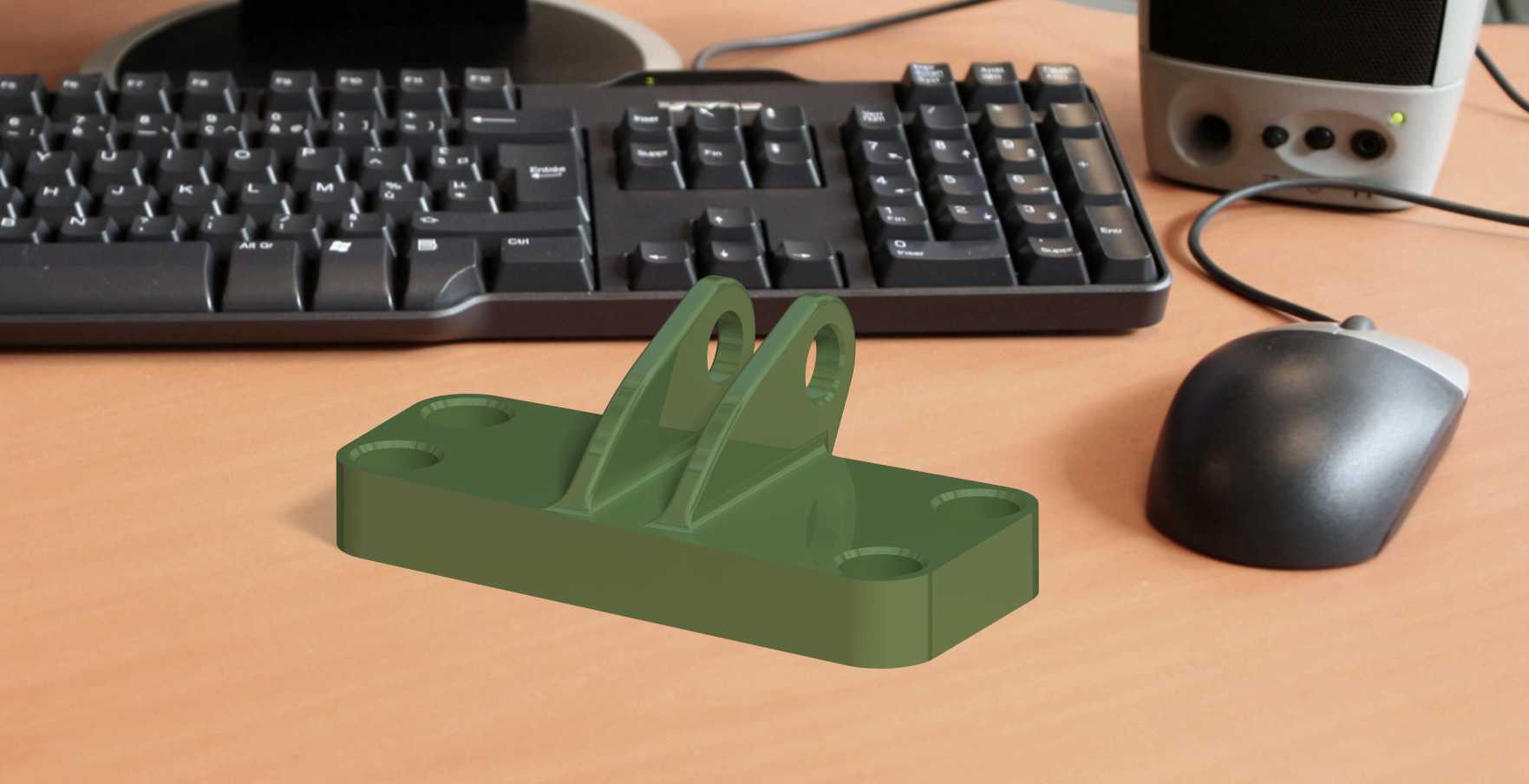

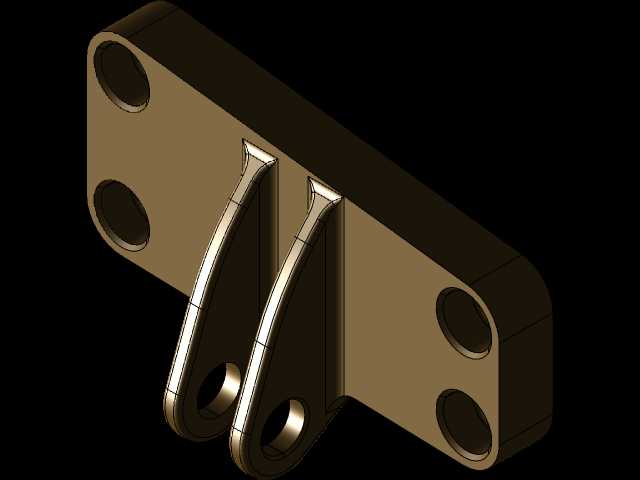

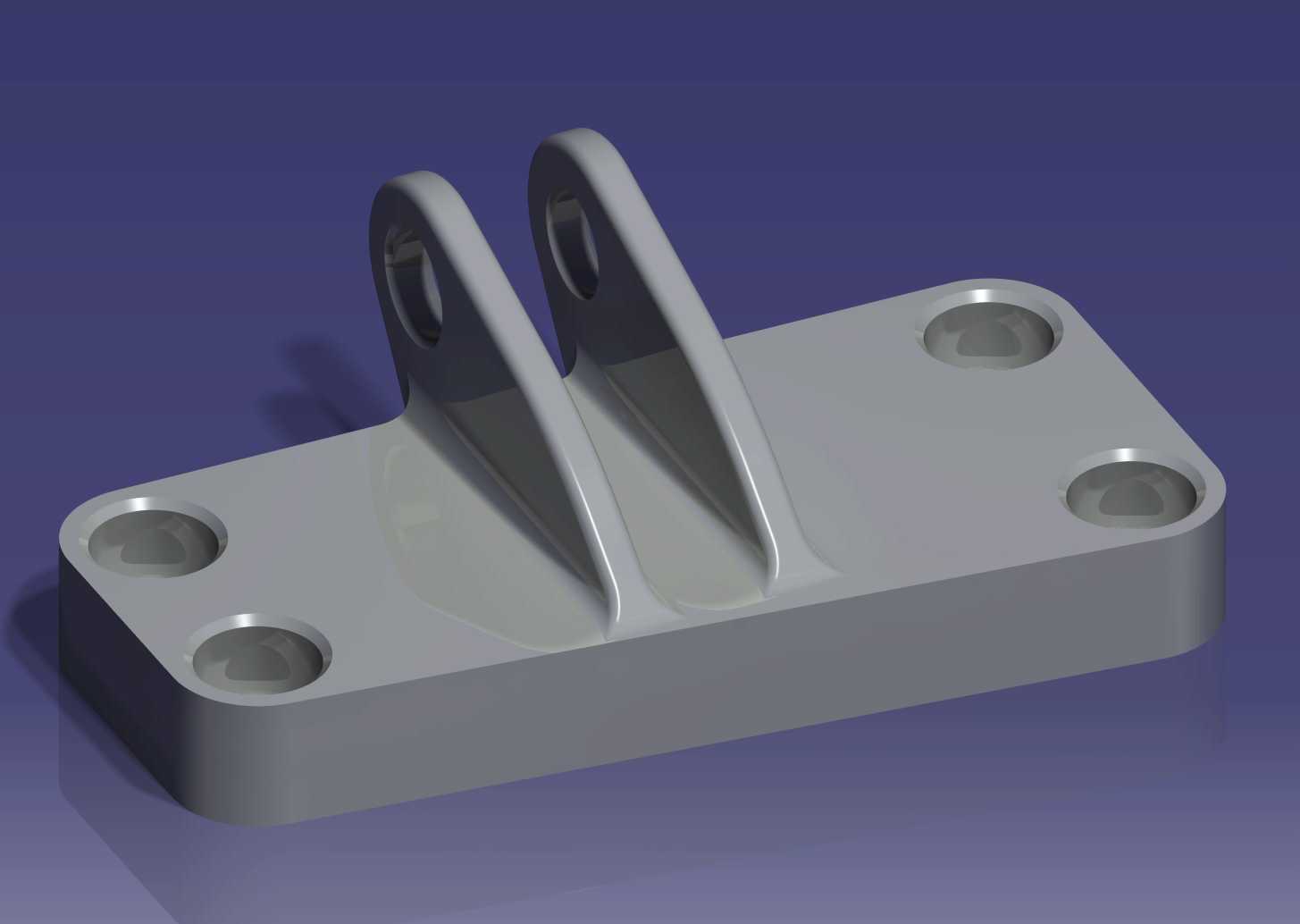

　　该支架主要用于小型喷气式动力装置的安装固定场景，常见于轻型实验飞行器、小型航空动力测试台架、航改型小型动力单元的安装工位，承担动力主体与安装基面之间的载荷传递、振动缓冲与定位约束作用，是动力系统安装环节的核心承载构件。从结构功能来看，底座部分设置四个对称分布的沉头安装孔，可适配M6-M8规格的内六角紧固螺栓，安装孔位的中心距公差控制在±0.1mm范围内，能够保证与安装基面的贴合度，避免装配后出现附加安装应力；上部的两个带孔立耳为动力主体的铰接安装位，孔位同轴度要求达到IT7级，可配合销轴实现动力单元的角度微调，同时立耳与底座之间设置的三角形加强筋，能够在不额外增加过多壁厚的前提下，提升立耳部位的抗侧向载荷能力，

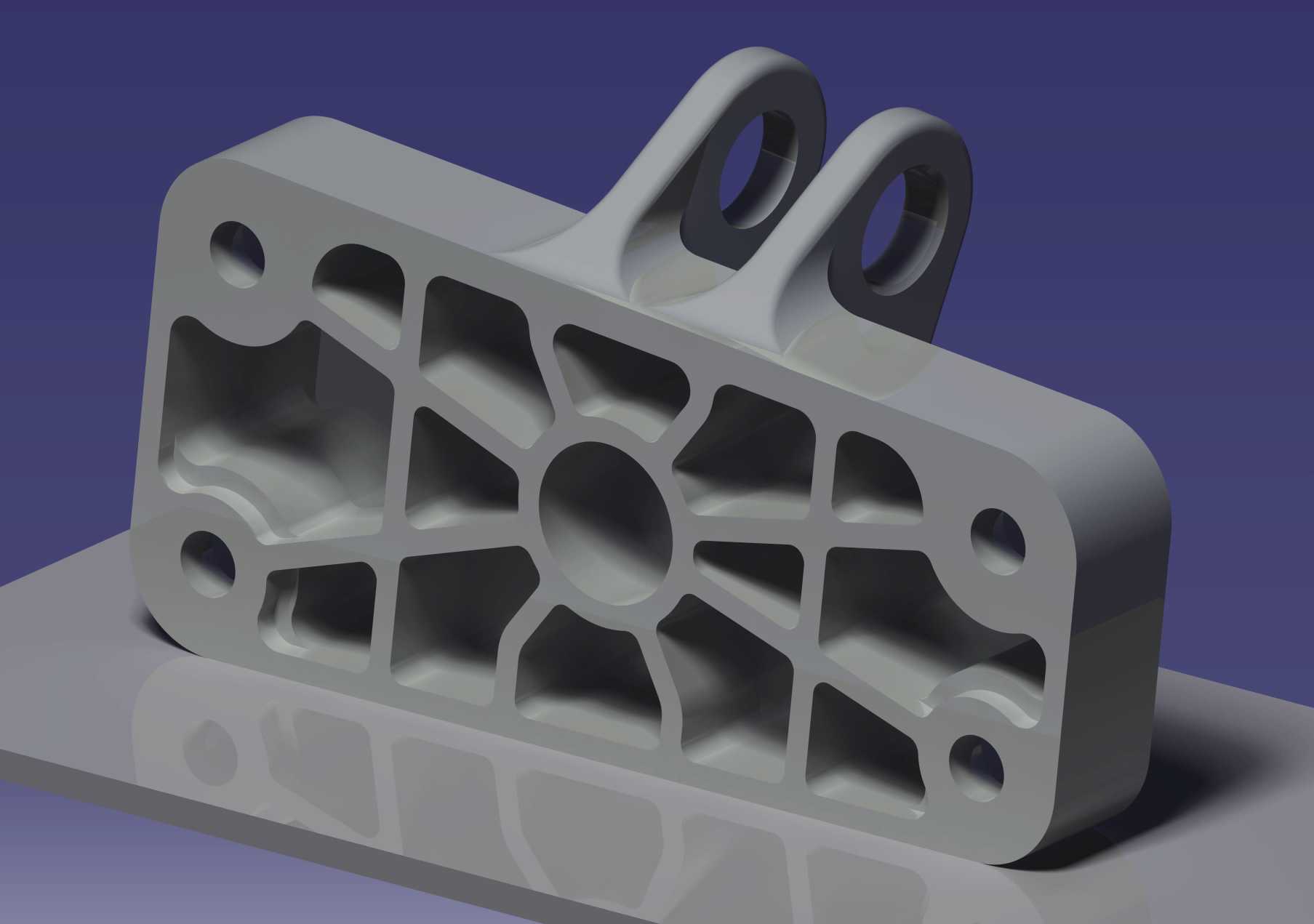

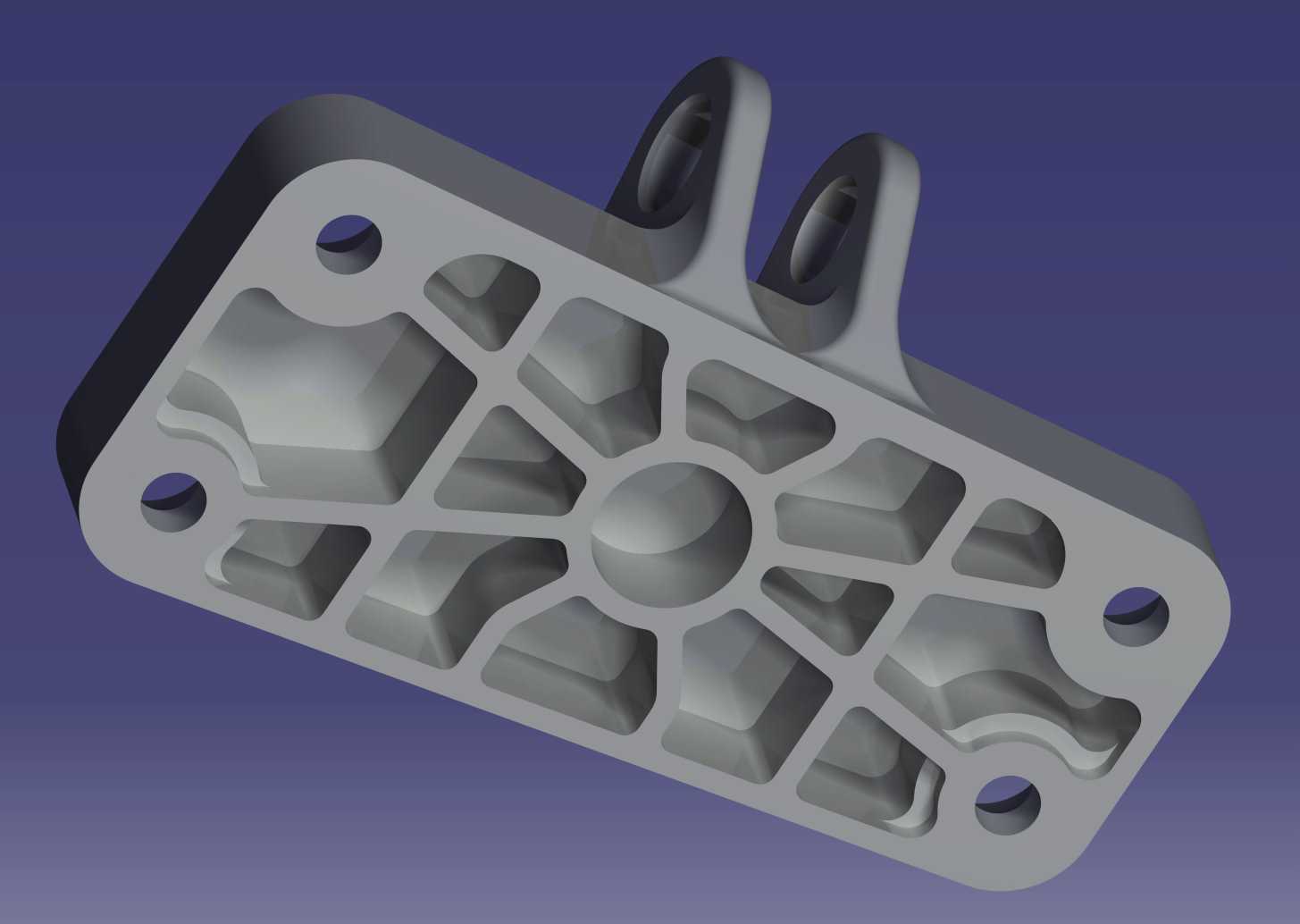

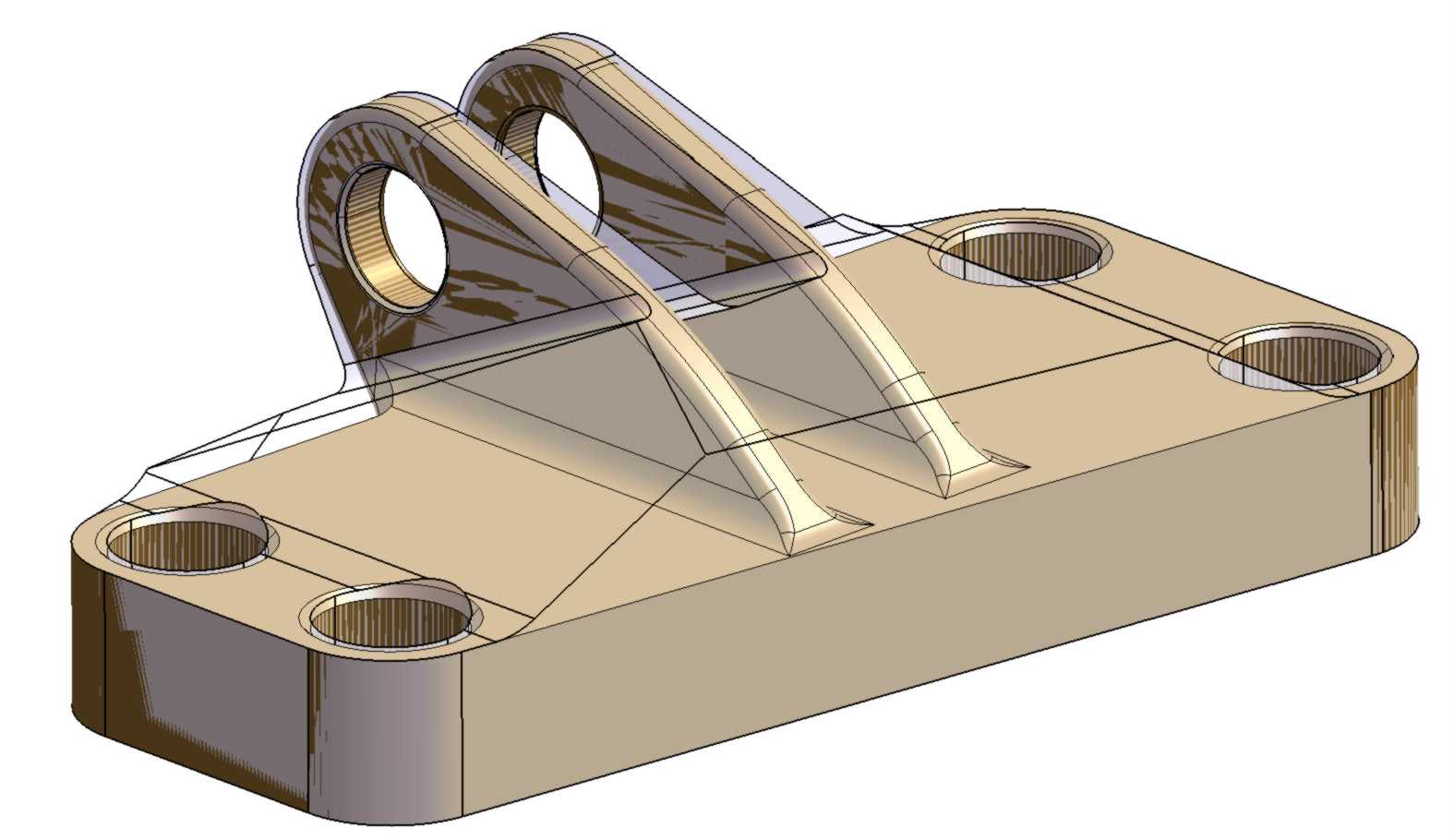

　　抵消发动机运行过程中产生的侧向推力与振动扭矩。设计过程中优先考虑了减重需求，在保证结构强度满足1.5倍额定载荷安全系数的前提下，对非承载区域的材料进行了去除，整体质量相比同载荷等级的实心铸造支架降低65%，既能够降低动力系统的整体自重，也能减少支架自身的材料成本。外形尺寸方面，底座整体长度控制在120mm、宽度60mm、底座厚度12mm，上部立耳的总高度为48mm，安装孔中心距离底座上表面的高度为36mm，整体安装边界紧凑，不会占用过多的安装空间，适配小型动力舱的紧凑布局要求。实际使用中，该支架的安装基面平面度要求控制在0.05mm以内，装配时需要在支架与安装基面之间添加0.5mm厚的丁腈橡胶减震垫，

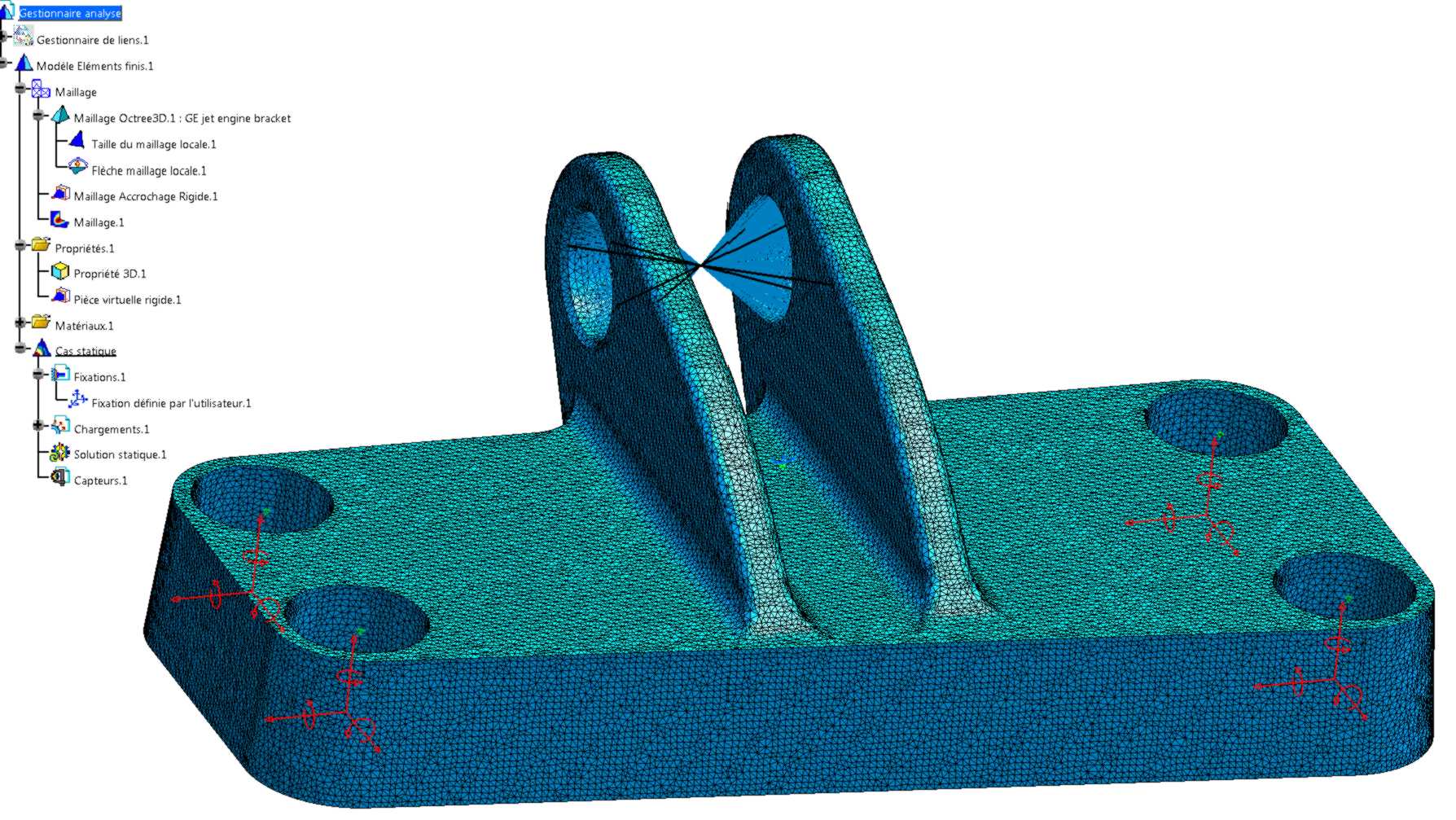

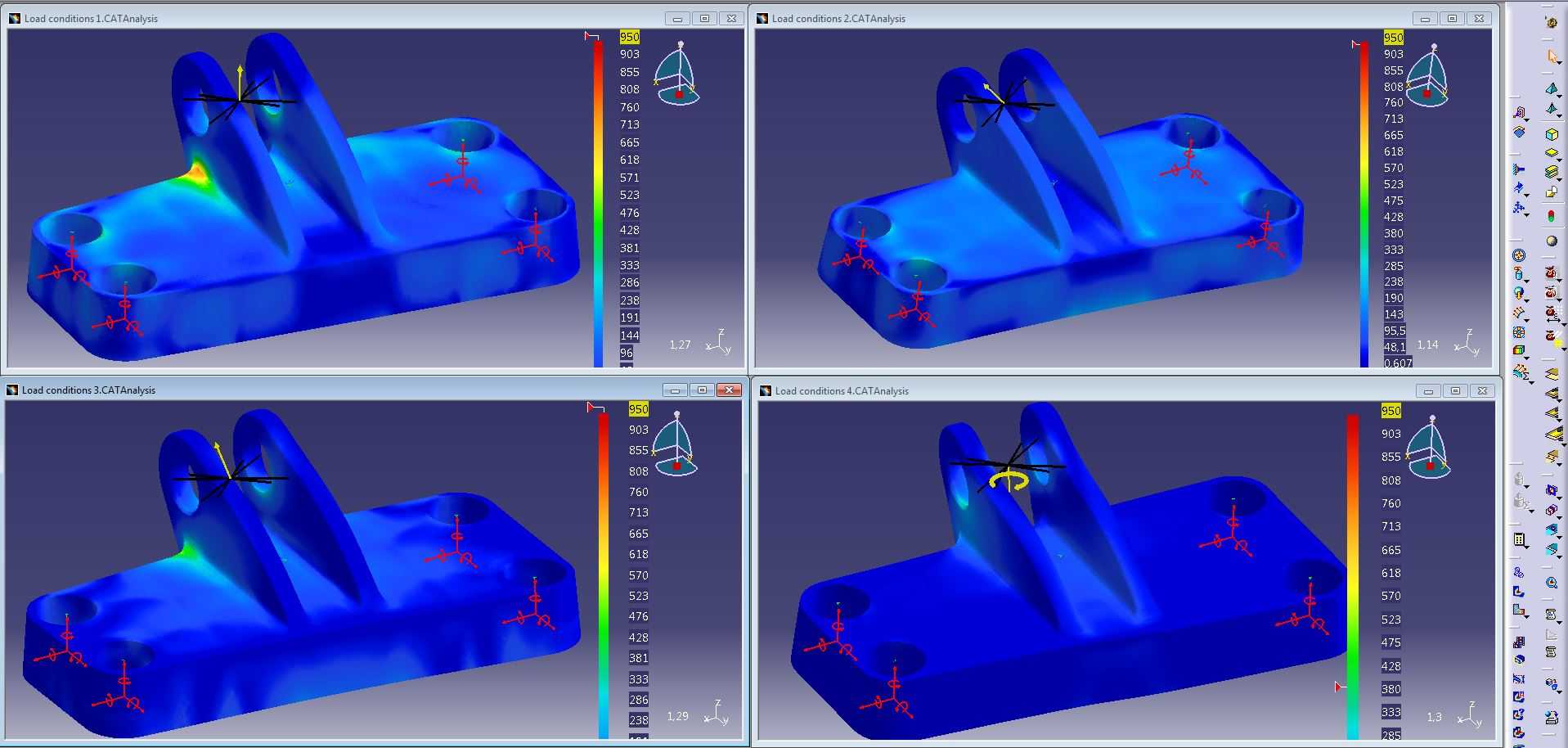

　　进一步过滤发动机运行时传递到基座的高频振动，避免振动传导影响周边机载设备的正常运行；立耳铰接孔内需要加装自润滑铜套，降低销轴转动过程中的磨损量，延长支架的维护周期。结构的应力集中区域主要分布在立耳与加强筋的衔接位置，设计时对该位置做了R3的圆角过渡处理，避免长期交变载荷作用下出现疲劳裂纹，整体结构可适配STEP、IGES等通用三维格式的导入，方便在不同的装配场景中进行干涉检查与载荷仿真验证，能够直接用于小型动力系统的安装结构选型参考，也可作为同类型承载支架的轻量化设计参考样件，帮助结构设计人员快速梳理同类支座的设计逻辑，平衡减重需求与结构强度之间的关系。
