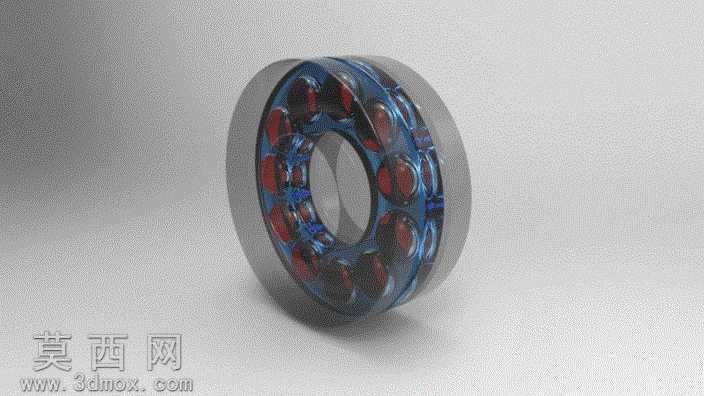

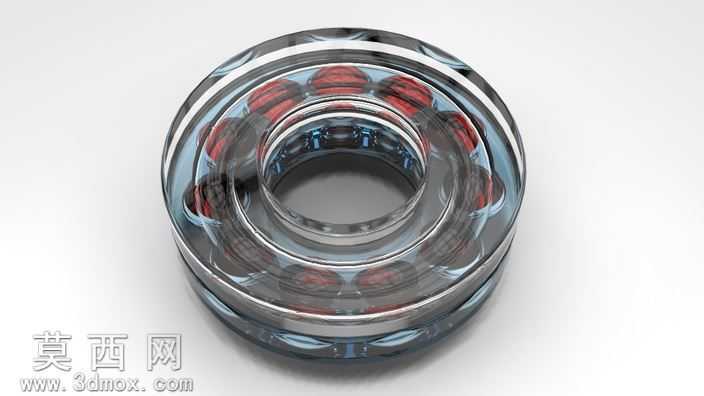

本作品为d50xD110xH80规格推力球轴承的三维建模成果,建模过程严格遵循推力球轴承的实际尺寸规范与结构逻辑,首先通过草图绘制确定轴圈、座圈的内外径基准尺寸,以旋转凸台命令生成两个环形垫圈的基础实体,针对滚道部分采用精确的圆弧截面轮廓,保证滚道曲率与钢球球面的适配性,确保后续装配时钢球与滚道的接触角度符合轴向承载的设计要求。钢球部分以标准球形实体建模,按照该规格轴承的额定载荷对应的钢球数量,沿保持架的圆周方向均匀阵列排布,保证每颗钢球的中心位于同一分度圆上,相邻钢球的间距一致,避免出现干涉或排布不均的问题。保持架采用半透明蓝色材质渲染,建模时设计为带兜孔的环形结构,每个兜孔的轮廓与钢球外形适配,既能够对钢球起到均匀分隔的作用,又预留了足够的润滑脂存储空间,还原实际轴承保持架的功能结构。材质设置上,轴圈与座圈采用高铬轴承钢的金属材质,调整材质的粗糙度、反射率参数,还原轴承钢经淬火磨削后的光滑金属质感,钢球部分设置更高的镜面反射参数,体现滚动体的高精度加工表面效果,保持架则采用工程塑料的半透明材质参数,通过半透明效果可以直观展示内部钢球的排布状态,无需剖切模型即可观察内部结构。渲染阶段采用柔和的漫反射环境光,搭配弱度的定向补光,突出轴承各部件的轮廓层次与材质差异,阴影设置为软阴影,避免生硬的阴影遮挡模型细节,最终渲染效果可以清晰展示推力球轴承的整体外形与内部构造。设计思路上重点还原推力球轴承的轴向承载特性对应的结构特征,即轴圈与轴配合、座圈与轴承座配合的装配基准面设计,以及钢球在滚道内可承受单向轴向载荷的结构逻辑,建模过程中全程校验各部件的装配间隙,保证所有零件之间无干涉、装配关系符合实际工业产品的装配要求,模型可用于机械结构教学、传动系统虚拟装配、轴承选型演示等多种场景。
- 上一篇:工业用带金属接头真空吸盘结构设计
- 下一篇:8寸重载平板固定工业脚轮三维设计
- 全部评论(0)
- 模板大小 24.19 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,PTC Creo Elements,STEP/IGES,STL,其它,
- 软件分类 通用五金配件
