钮子拨动开关结构三维设计作品

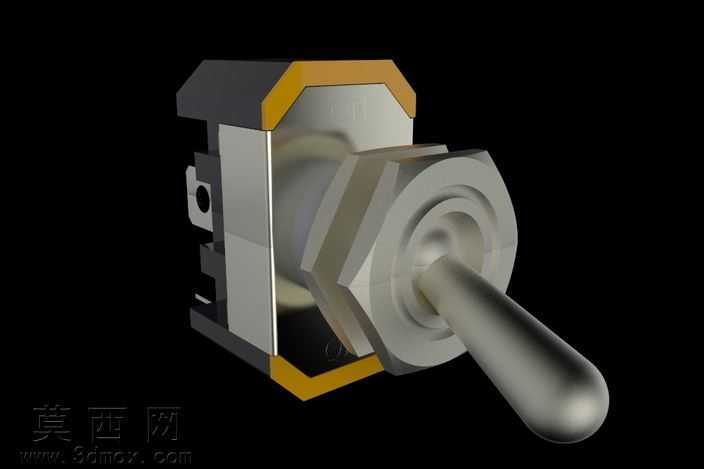

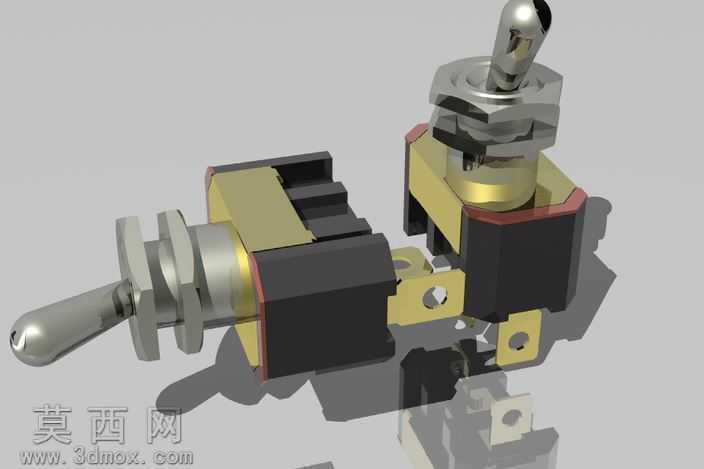

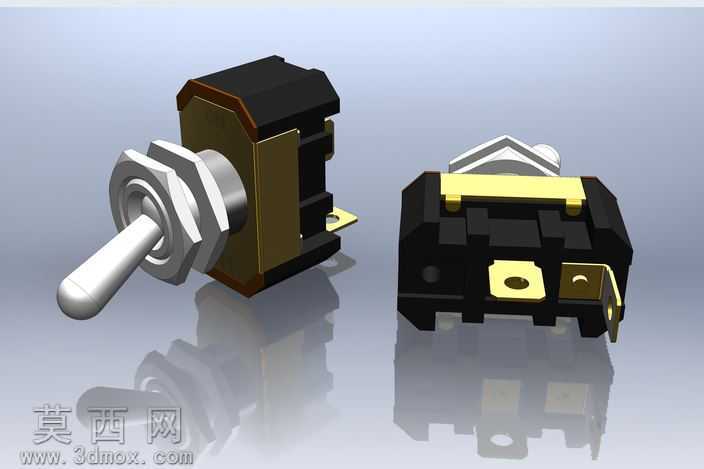

本作品为钮子式拨动开关的三维建模设计成果，建模过程依托主流三维设计软件完成，全程遵循工业级零部件建模规范，对开关的每一处结构都做了精准还原。建模阶段首先从核心功能部件入手，先完成拨杆的实体建模，还原拨杆端部的圆润握持造型、中段的定位轴颈结构，以及与内部触点组件衔接的驱动端结构，保证拨杆摆动的行程、限位结构完全匹配实物的操作逻辑。随后完成安装基座的建模，还原基座外侧的螺纹安装结构、六角锁紧定位面，还原基座内部用于固定触点、弹片、定位机构的卡槽与限位柱结构，确保各内部零件装配后无干涉。针对开关的外壳部分，分别建模了绝缘防护外壳与金属屏蔽衬层，还原外壳上的引脚穿出缺口、卡扣定位结构，金属衬层的弯折造型、接地引脚结构都做了1:1复刻，还原实物的装配层级。内部结构部分，分别完成了动触点弹片、静触点接线端子、定位钢珠、复位弹簧的独立建模，每一个零件的厚度、弯折角度、接触弧面都严格参照实物尺寸，动触点的接触凸点、静触点的接线焊片结构都做了精细化处理，保证装配后可以直观呈现开关拨动时触点通断的动作逻辑。材质与渲染阶段，针对不同部件赋予对应材质：拨杆与金属安装螺母赋予哑光镀铬金属材质，还原金属部件的磨砂金属质感与轻微反光特性；绝缘外壳赋予黑色阻燃工程塑料材质，还原塑料表面的细微颗粒质感与低反光特性；内部的黄铜触点、接线引脚赋予黄铜金属材质，还原铜材的暖金色金属光泽与轻微氧化质感；金属衬层赋予镀镍金属材质，还原银灰色金属屏蔽层的质感。渲染时采用柔和的工作室打光方案，主光源从侧上方照射，勾勒出开关的轮廓结构，辅助光源补全暗部细节，添加柔和的地面反射效果，清晰呈现开关的整体外观与内部结构层次，既可以直观展示成品开关的外部装配效果，也可以通过拆分视角清晰展示内部各零件的配合关系，可用于电器配件选型参考、开关结构原理演示、相关产品设计参考等场景。
