径向涡轮式精密叶轮结构设计

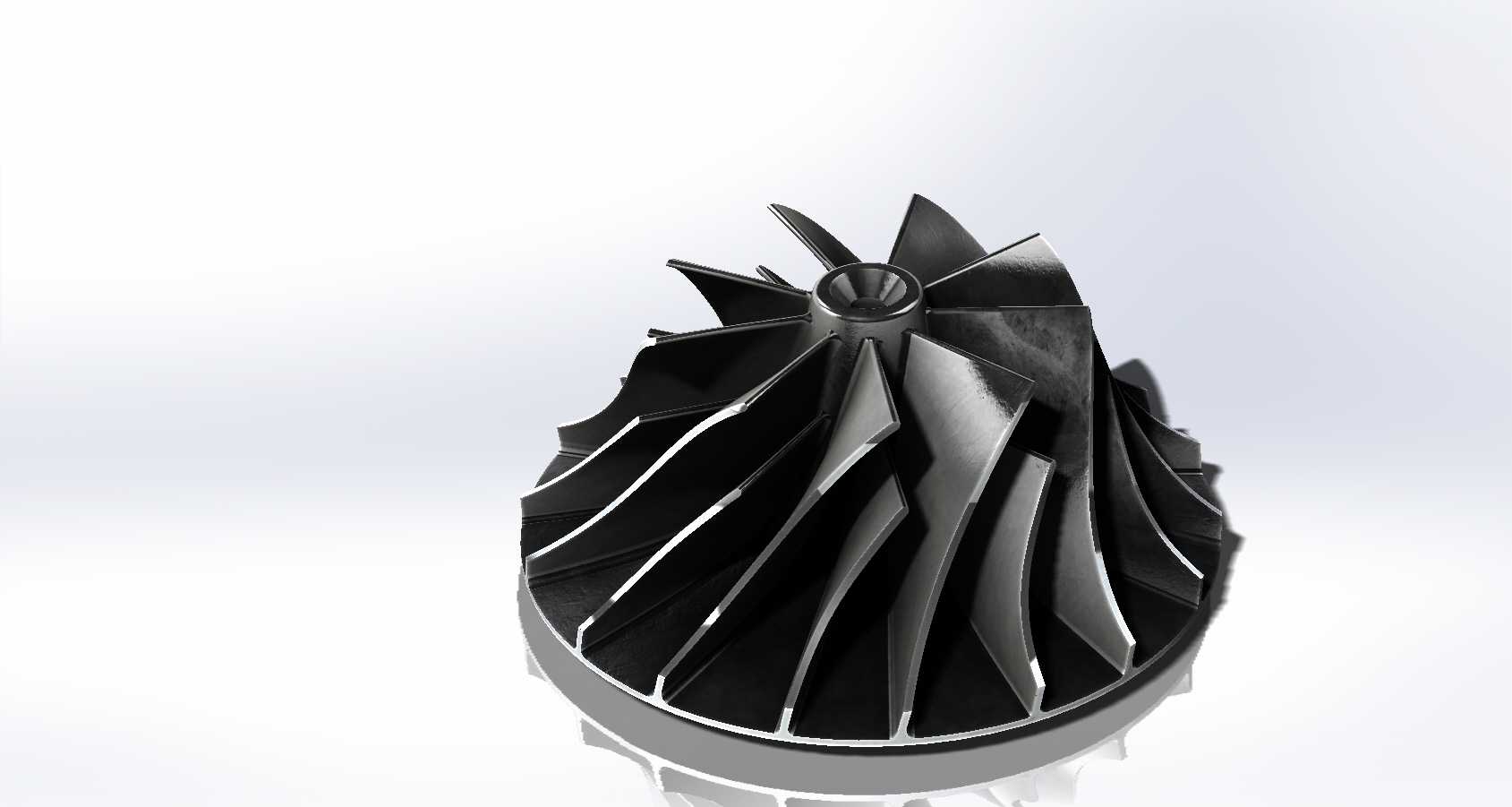

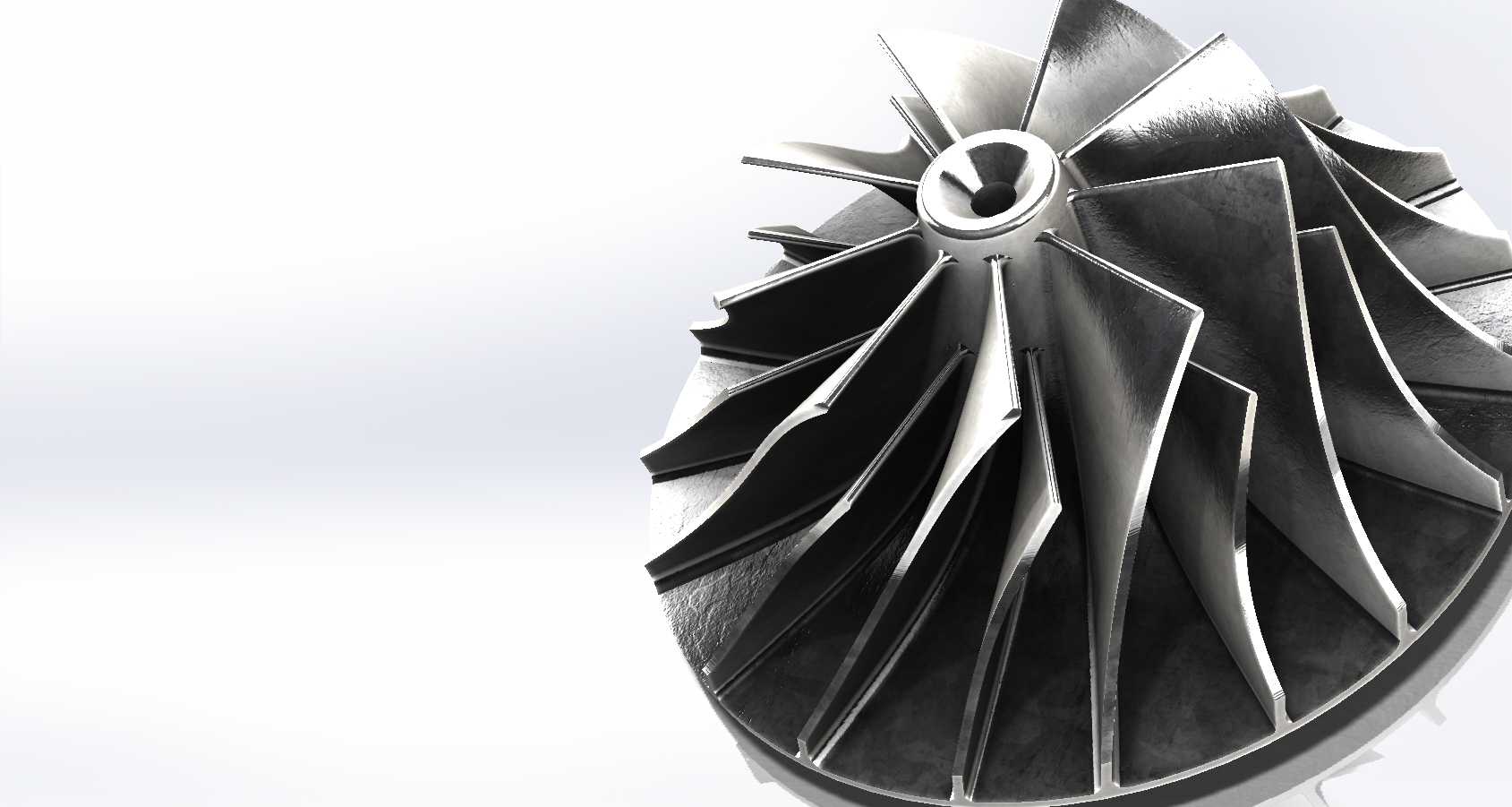

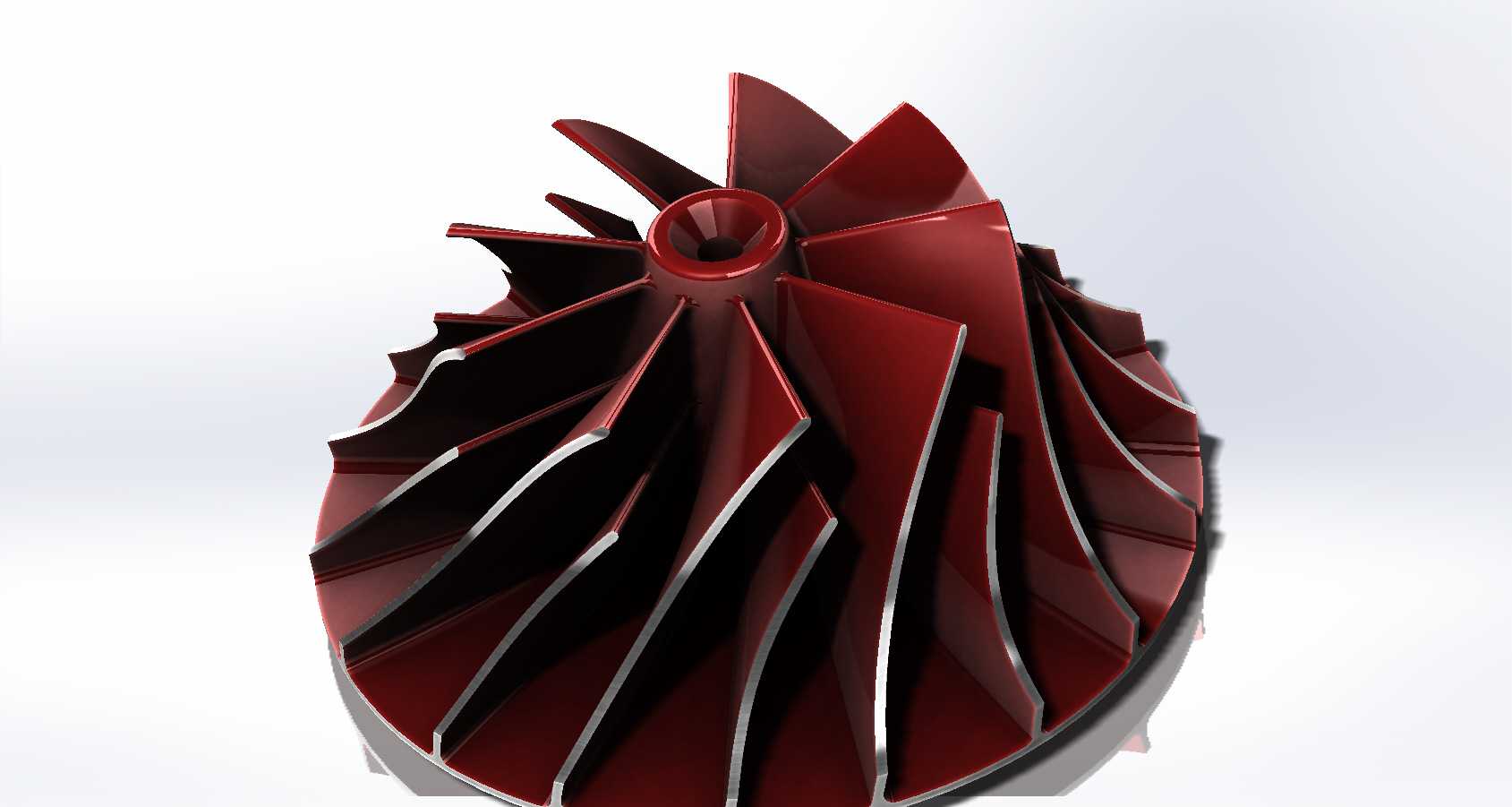

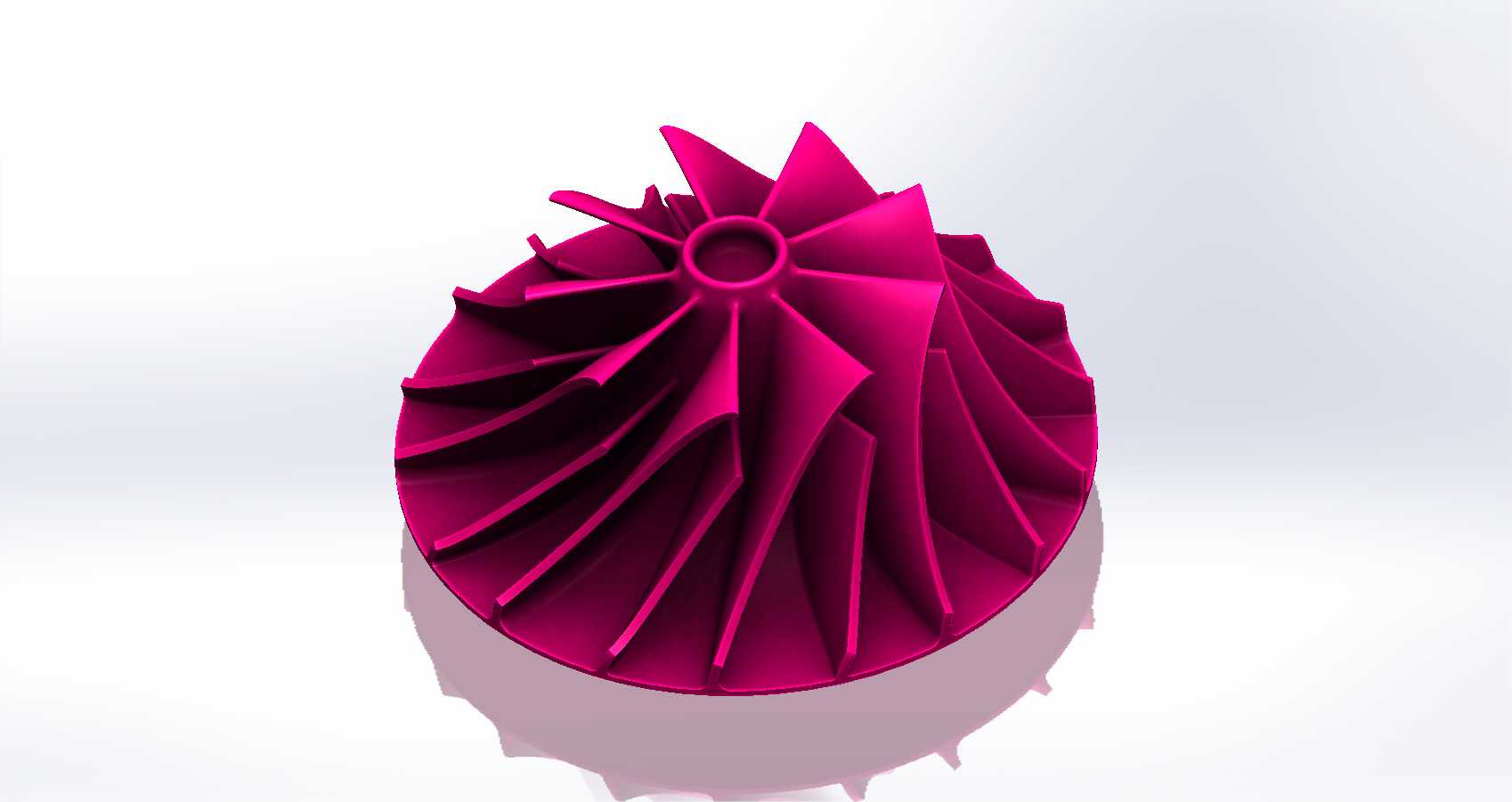

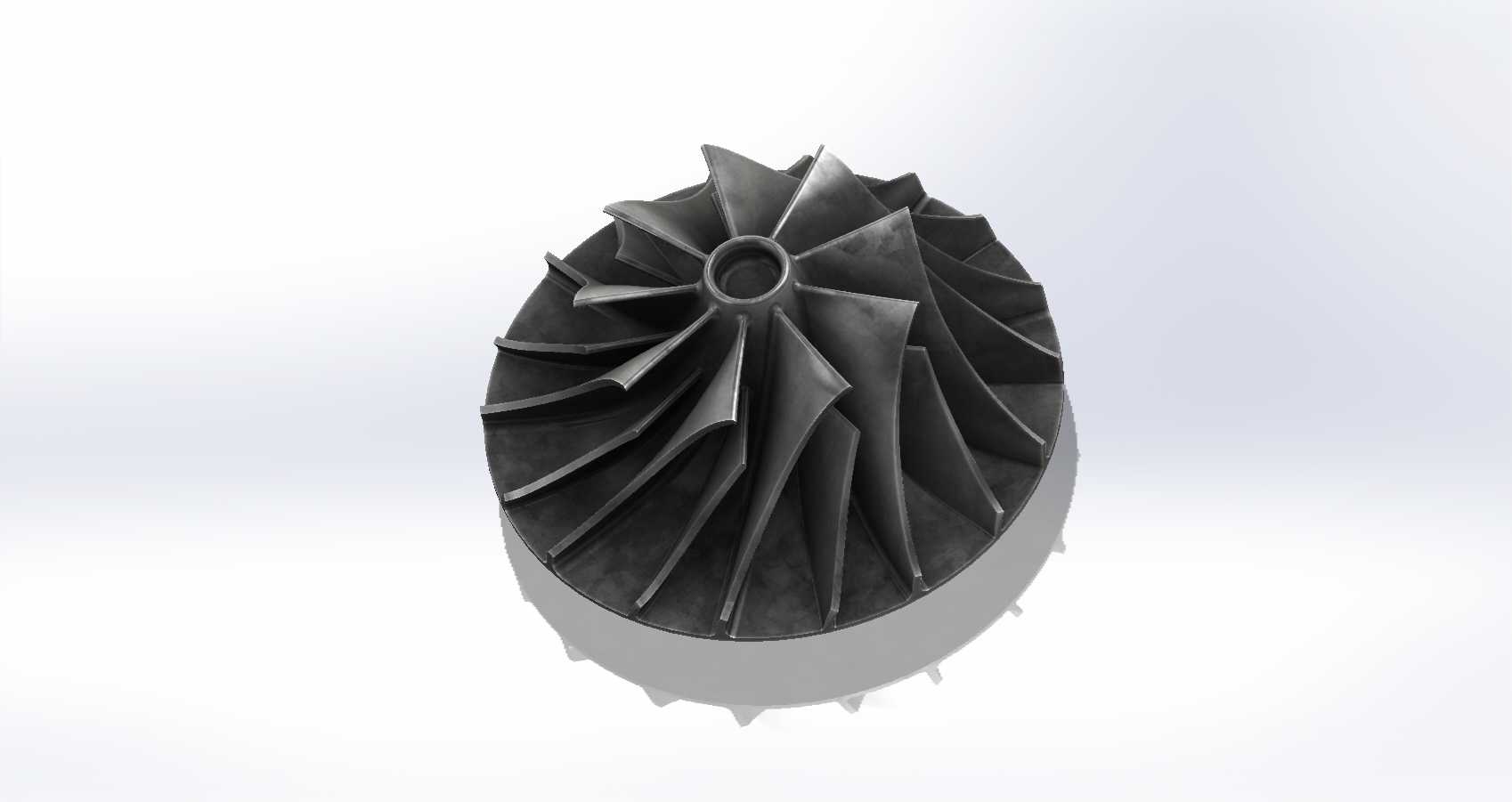

　　这类径向叶轮多应用在中小功率涡轮增压器、微型燃气轮机以及高速离心风机的核心转子段，直接决定整套流体设备的能量转换效率，日常选型中需要匹配对应工况的流量、压比参数，不能直接跨工况套用。从结构上看，该叶轮采用三元流扭曲叶片设计，叶片沿轮盘径向从中心轮毂处向外缘逐渐延展，叶型的弯曲角度经过流道仿真迭代，能在高速旋转时减少气流在叶道内的分离损失，相比直叶片结构，同转速下的压升能力能提升15%以上，同时降低气动噪声。中心的轮毂位置设计有带定位缺口的安装孔，装配时可以和转轴的定位销配合，保证动平衡校准后的相位不会在高速运转时发生偏移，安装孔的公差带一般选取H7级，和转轴的配合为过渡配合，既方便装配时的热装操作，也能避免运转过程中出现配合松动。

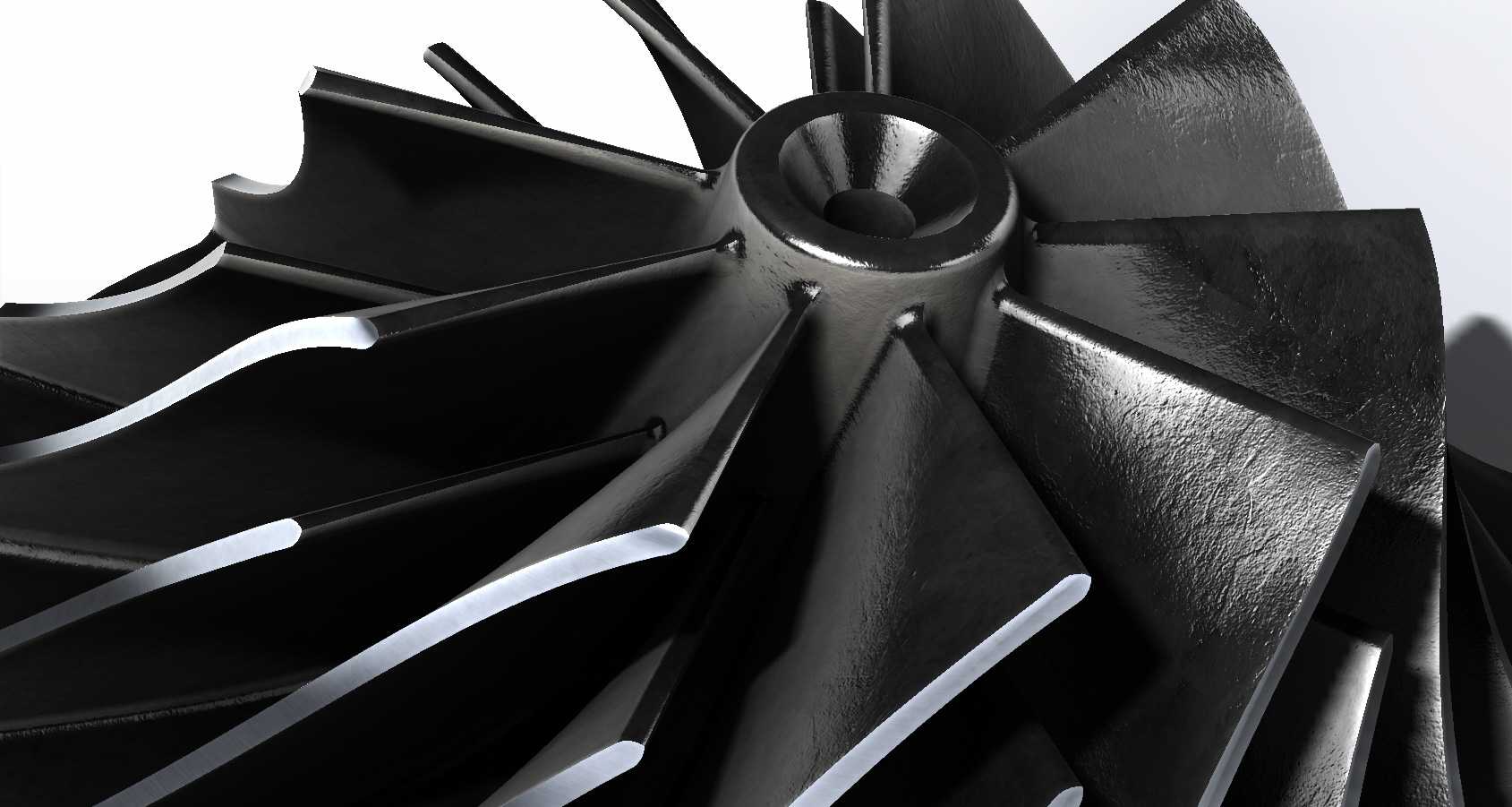

　　叶片的前缘做了小圆角钝化处理，能降低高速气流冲蚀带来的叶片磨损，后缘则做了减薄处理，减少尾迹涡流带来的能量损失。轮盘的背侧设计有平衡去重区域，动平衡校准时可以在该区域去除少量材料，将整体动平衡精度控制在G2.5级以上，满足每分钟数万转的高速运转要求，避免运转时出现过大的振动导致轴承过早失效。设计这类叶轮时，首先要根据目标工况的流量、压比参数确定进出口的叶道宽度、叶片安装角，再通过流场仿真调整叶型的扭曲规律，保证整个叶道内的气流速度分布均匀，避免局部出现超音速区带来的激波损失；同时还要做结构强度校核，核算高速旋转时叶片根部的离心应力，确保在最高工作转速下，叶片的最大应力低于所选材料的屈服强度，预留足够的安全系数。安装边界上，

　　叶轮的轴向定位依靠轮毂端面和转轴轴肩的贴合，径向定位依靠安装孔和转轴的配合，整体装配后需要和转轴、轴承组件一起做整体动平衡校准，不能单独校准叶轮后直接装配，否则装配累积误差会导致整体振动超标。实际应用中，这类叶轮的材质多选用铸造铝合金或者高温合金，铝合金材质多用于增压压力不高的民用风机、普通车用增压器压端，高温合金材质则用于燃气轮机、高负荷增压器的涡轮端，耐受高温排气的冲刷。
