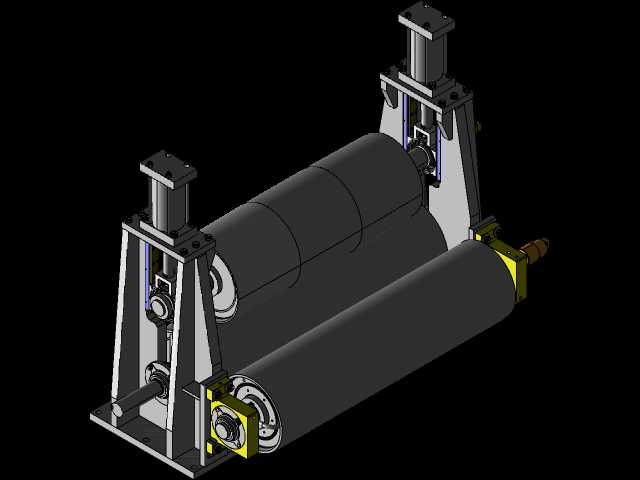

双辊压合调节辊组支撑结构

　　这套辊组结构常见于卷材连续加工生产线，比如薄膜分切、金属带材校平、无纺布复合、纸张压光这类需要连续对柔性或薄型带状物料做施压输送的工序段，核心作用是通过两根平行辊筒的贴合压力，完成物料的压合、牵引、厚度校准或者表面整平作业。两侧的立式支撑机架采用钢板焊接后加工的结构，安装基准面做了铣平处理，保证两侧轴承安装位的同轴度公差控制在0.05mm以内，避免辊筒运转时出现偏摆导致物料起皱或者压力不均。上方的辊筒配套了直线导向的升降调节结构，通过顶部的驱动部件可以调整上下辊之间的间隙，适配不同厚度的加工物料，导向部位采用了内嵌式的滑动配合结构，配合间隙控制在0.02-0.04mm之间，既保证升降调节的顺畅度，也能避免施压过程中辊筒出现横向窜动。

　　辊筒本身采用无缝钢管焊接轴头后做动平衡校正，辊面做了精车处理，圆柱度公差不超过0.03mm，保证整幅宽度上的压力均匀，两端的轴承座采用了剖分式安装结构，方便后期维护时更换轴承或者辊面修复，不需要整体拆解机架。辊筒一端的传动连接位做了键槽传动结构，可以配套联轴器连接减速电机，也可以通过链轮齿轮结构实现上下辊的同步反向运转，保证物料输送时的线速度一致，不会出现打滑拉伤物料的情况。安装时需要注意机架底部的安装孔位要与生产线的安装基准对齐，整体水平度调整到0.1mm/m以内，上下辊的平行度需要通过塞尺检测两端间隙差，保证整幅间隙偏差不超过0.02mm，避免施压时出现单边压力过大导致辊筒弯曲变形。日常使用中，导向滑动面需要定期加注润滑脂，

　　轴承部位按照运行时长补充润滑，避免干磨导致部件磨损，影响辊组的运行精度。这类结构的设计核心是在保证刚性的前提下，尽可能缩小整体安装占用空间，两侧机架的跨距可以根据加工物料的幅宽灵活调整，辊筒的直径和长度也可以根据实际生产线的施压需求、物料幅宽做对应调整，适配不同的生产场景需求。
