龙门式板材连续压合输送加工设备结构

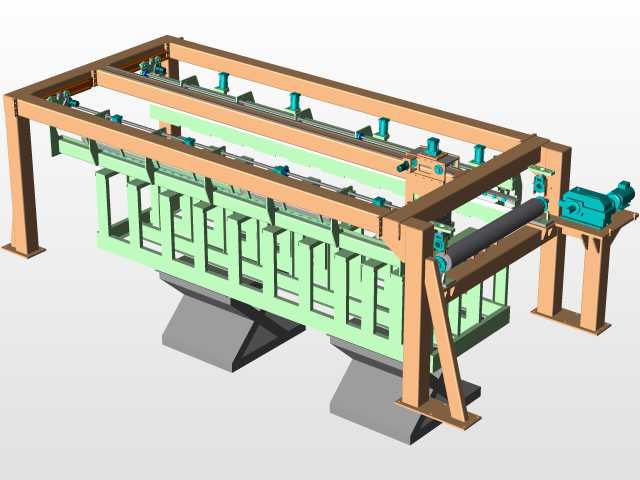

　　这套设备结构主要面向连续式板材深加工产线的压合整平工序场景，常见于装饰板材、复合板材、金属薄板加工的连续生产环节，承担进料后多工位同步压合、定距输送的核心工序作用，替代传统单工位压机逐次压合作业的低效模式，适配连续化流水生产的节拍要求。从整体布局来看，设备采用双侧龙门立柱搭配顶部横梁的框架式承载结构，底部设置两个梯形支撑座作为整机安装基准，支撑座与地面安装面的接触面积经过加宽设计，可抵消多组压合气缸同步动作时产生的偏载力矩，避免机架长期运行出现形变偏移。顶部横梁上沿物料输送方向等距排布多组竖向压合执行元件，每组压头对应下方的格栅式承托工位，压合行程可根据待加工板材的厚度区间做适应性调整，压头端面设置柔性缓冲垫层，

　　防止硬接触造成板材表面压痕损伤。设备中部贯穿布置整根输送辊组，辊组一端连接独立的减速驱动单元，可实现定距步进输送，每次送料距离与单组压合工位的长度匹配，保证板材每一段都能经过均匀压合，不会出现漏压或者压合重叠的问题。两侧的龙门立柱内侧布置线性导轨副，为压合机构的上下动作提供精准导向，消除压合作业时的横向窜动间隙，保证压合面的平面度公差控制在工艺要求范围内。下方的格栅式承托框架采用分段焊接结构，每段格栅的间距经过计算，既能够为板材提供足够的支撑力，避免压合时板材出现下凹变形，又能减少框架整体重量，降低材料成本。设计阶段优先考虑了设备的安装边界，整机宽度方向的尺寸控制在常规工业厂房通道的通行宽度以内，高度方向预留了足够的上部检修空间，

　　驱动单元布置在设备出料端的侧方，不会额外占用输送线两侧的操作空间，方便产线运维人员日常检查易损件状态、调整压合参数。机架主体采用标准型钢焊接后做时效处理，消除焊接内应力，后续加工安装基准面时可以保证长期使用的尺寸稳定性，所有运动副的安装位置都预留了润滑加注通道，适配工厂常态化的设备保养需求。输送辊的辊面做了防滑处理，针对不同表面特性的板材，还可以快速更换辊面包覆材料，适配多品类板材的加工需求，不需要对整体结构做大规模改动。压合机构的供气回路采用分组控制逻辑，可以根据板材的实际宽度选择启用对应数量的压合单元，减少不必要的能源消耗，同时在压合回路中设置压力检测元件，当压合压力低于设定阈值时会触发反馈，避免压力不足造成的压合质量缺陷。
