带十字快接端外螺纹波纹储水腔体结构

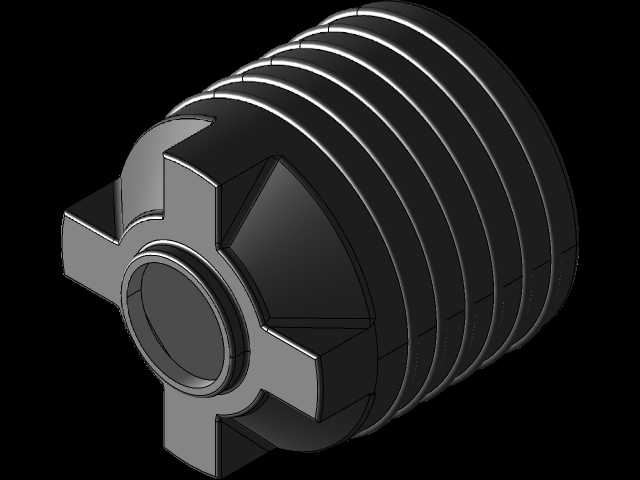

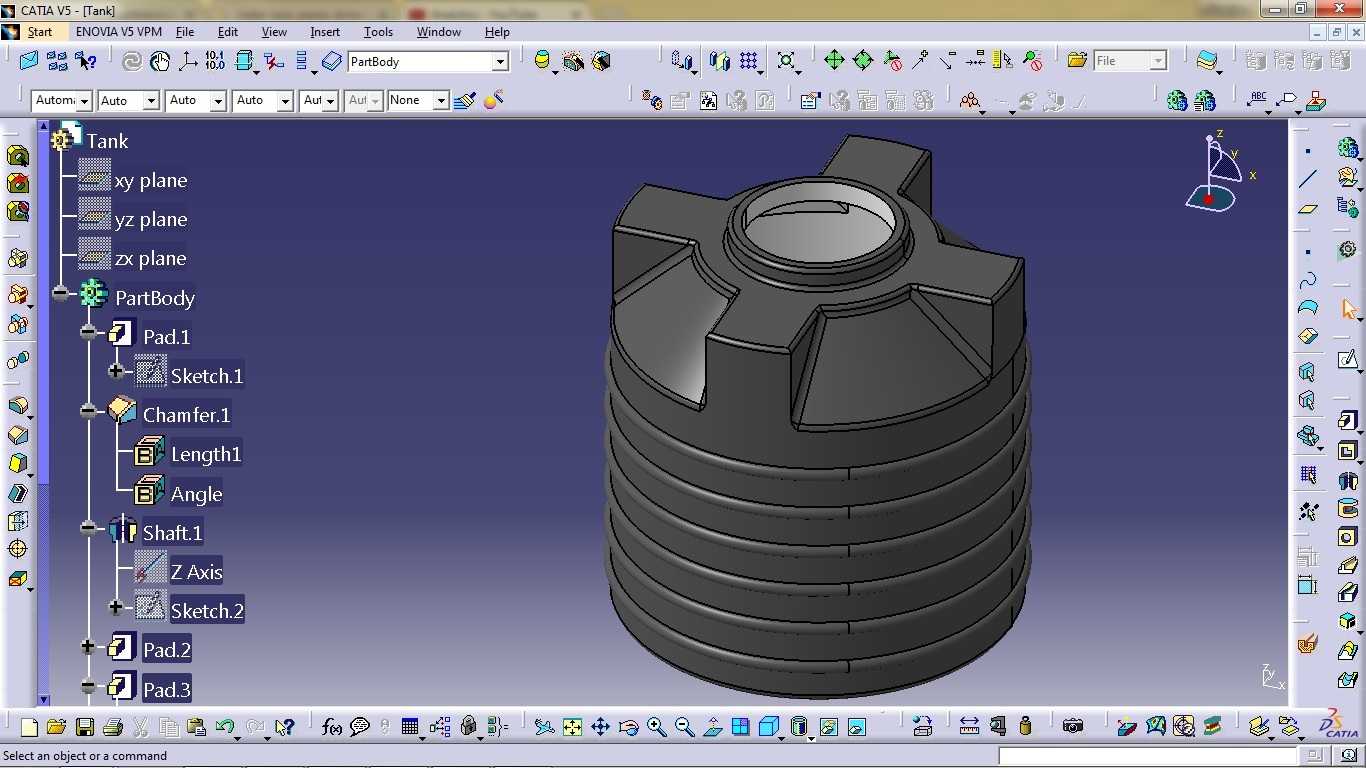

　　该结构件属于流体储配系统的末端衔接部件，常见于小型液压站冷却回路、移动式气动设备的冷凝水收集段、园林灌溉系统的支路稳压腔体，也可适配小型实验台的流体暂存工位，承担介质缓冲、管路快速对接、局部压力稳定的作用。从结构设计逻辑来看，腔体外侧的环形波纹结构并非装饰性设计，每道波纹的圆弧过渡都经过应力校核，当腔体内部承受0.6-1.2MPa的流体压力时，波纹段可通过微小的径向形变抵消内部压力带来的轴向拉伸应力，避免硬壁腔体在长期承压下出现焊缝开裂或壁面疲劳破损，同时波纹结构也能在安装空间存在微小偏差时，提供一定的轴向补偿量，降低对接管路的同轴度安装要求。端部的十字形凸台结构是专门为快速拆装设计的受力位，现场安装时无需使用管钳夹持腔体壁面，

　　仅用普通开口扳手卡住十字凸台的任意两个对边即可完成拧紧操作，不会夹伤腔体外侧的防腐涂层，也能避免薄壁腔体因夹持力过大出现形变。腔体一端的外螺纹段采用标准管螺纹规格，螺纹收尾处预留了1.5倍螺距的退刀槽，可保证与对接内螺纹件完全拧紧，配合端面的O型圈密封槽，可实现无生料带的静密封，适配水、低压液压油、压缩空气等多种介质。设计阶段首先确定的是腔体的有效容积，根据支路流量波动范围核算出腔体内部净容积为120mL，既可以满足流量峰值时的缓冲需求，也不会因容积过大造成管路响应滞后；随后确定安装边界，腔体总长度控制在78mm，最大外径42mm，十字凸台的对边尺寸为36mm，可适配狭窄的设备内部安装空间，

　　安装时仅需预留出扳手操作的40mm径向空间即可完成拆装。内部流道采用圆弧过渡设计，不存在直角死角，可避免介质中的杂质在腔体内沉积，长期使用也不会出现流道堵塞问题，端部的接口同轴度公差控制在0.05mm以内，与管路对接后不会出现偏载应力，可适配硬管、软管等多种连接管路。
