三角排布三插脚电源连接插头结构设计

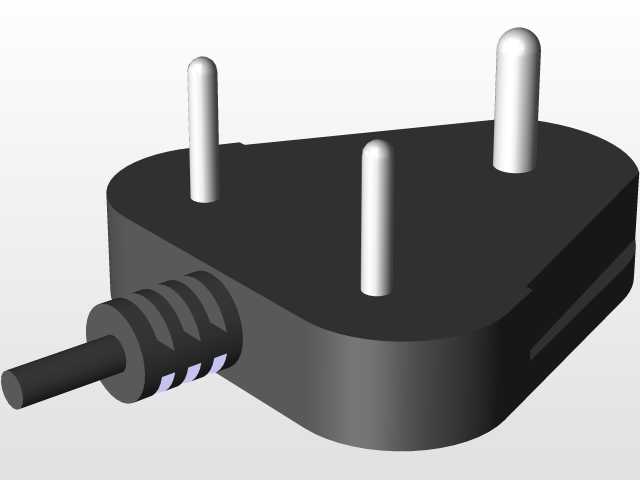

　　这款三插脚电源连接插头的结构设计，核心围绕民用及商用低压供电场景的可靠连接需求展开，日常应用覆盖台式办公设备、家用大功率电器、小型工业电动工具等需要接地保护的用电终端，作为供电链路末端的活动连接部件，其结构可靠性直接关系到用电过程的接触稳定性与使用安全。从结构布局来看，三个金属插脚采用等腰三角排布，这种排布逻辑并非随意设定，上方两个等高位插脚对应零、火回路，下方居中插脚为接地保护极，排布间距完全适配常规墙面插座、移动式排插的插孔间距公差，插合过程中不会出现相邻极间的干涉问题，插脚采用圆柱形等径设计，插入时的导向性优于扁形插脚，即便在视线受限的工位下方、设备背部等盲插场景，也能顺利完成对位插合，降低插脚受侧向力弯折的概率。

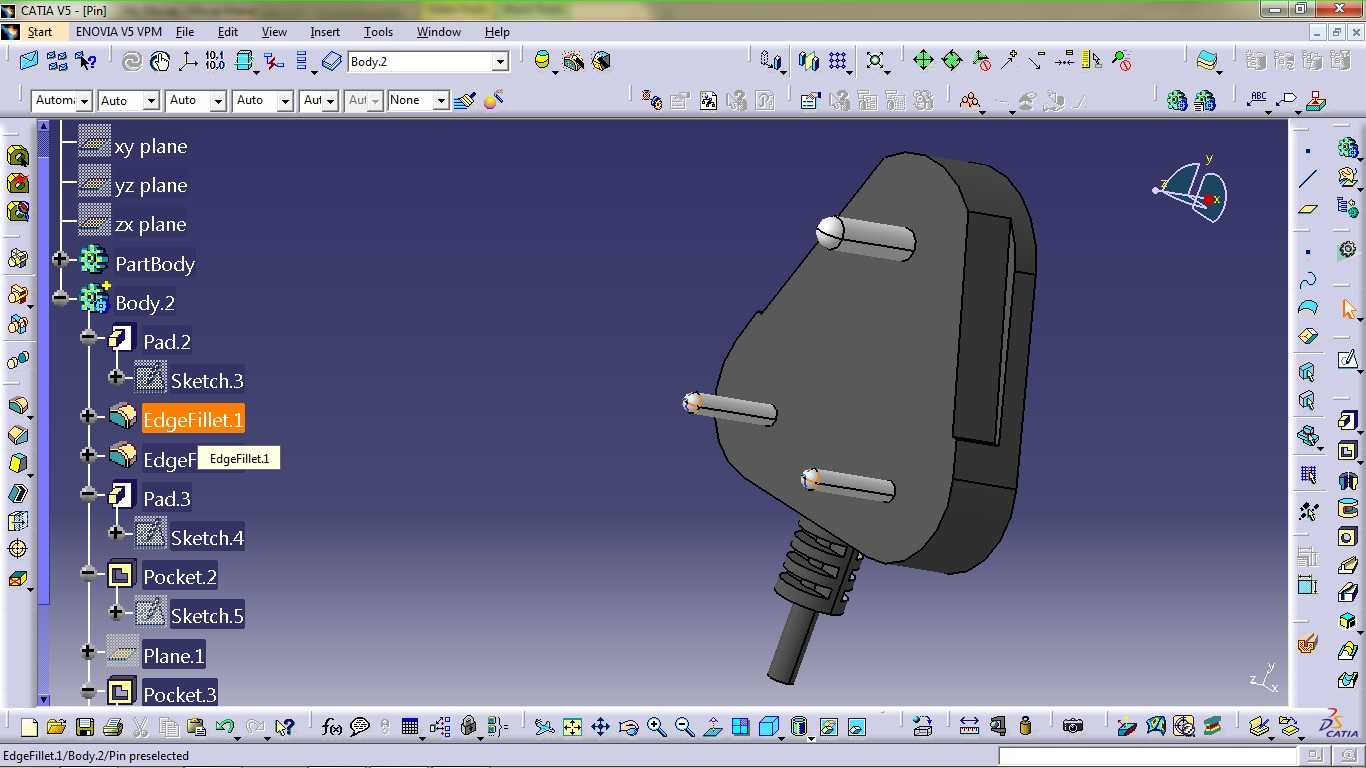

　　插头本体采用类三角圆角壳体设计，壳体边缘全部做了R角过渡处理，没有尖锐棱角，既避免日常插拔时磕碰划伤手部，也能在插头意外掉落时减少壳体边角的应力集中，降低壳体开裂的风险。尾部出线位置设计了多道环形防弯折筋结构，这部分结构是针对日常使用中线缆反复弯折易导致内部线芯断裂的痛点优化，多道环形筋将线缆弯折时的应力分散到多段筋位上，避免应力集中在出线口的单一位置，大幅提升线缆根部的耐弯折寿命，实际测试中即便出线位置反复弯折上千次，内部线芯也不会出现断股问题。建模过程中，插脚与内部塑件的嵌合位置做了止退卡槽结构，插脚嵌入壳体内部的部分并非光滑圆柱，而是带有环形凹槽，注塑成型时塑胶材料填充进凹槽内，形成机械锁止结构，

　　避免长期插拔过程中插脚出现轴向窜动、甚至被拔出壳体的风险。壳体的合模线位置设置在侧面居中位置，合模缝做了错位止口设计，既可以提升上下壳体的装配定位精度，也能减少日常使用中灰尘、泼溅液体从合模缝渗入壳体内部的概率。安装边界方面，插头本体的最大外轮廓尺寸控制在常规成人手掌可轻松握持的范围内，插拔时手指可以稳定捏住壳体两侧施力，不需要过度用力就能完成插合与拔出动作，插脚的伸出长度经过反复校核，既保证插入插座后有足够的接触深度，不会因为接触面积过小导致接触电阻过大发热，也不会因为插脚过长导致插合后插头外露过多，占用插座周边的额外空间，不会干涉相邻插孔的使用。内部走线空间预留了足够的冗余，三个插脚的接线端子之间设置了绝缘隔离筋，避免接线过程中铜线外露导致极间短路，接地极的接线位比零火极更靠近出线侧，即便线缆受外力拉扯，接地极会最后受力脱开，保证接地保护始终优先接通，符合用电安全的设计逻辑。
