等节距圆柱螺旋压缩弹簧三维结构设计

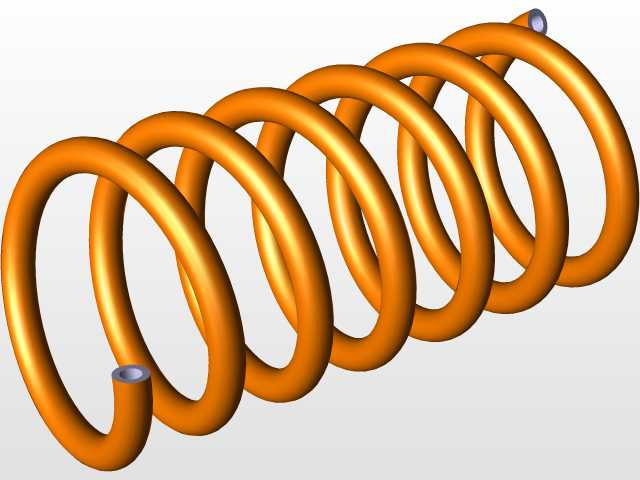

　　日常做设备结构设计时，这类等节距圆柱螺旋弹簧是最常接触的弹性元件之一，从普通的工装夹具缓冲结构，到自动化产线的顶升复位机构，再到小型机电产品的按键回弹结构，几乎所有需要提供弹性复位、缓冲吸震、载荷承载的场景都能见到它的身影。做这个模型的建模思路完全贴合实际加工逻辑，先确定弹簧的承载工况，根据所需的工作载荷、压缩行程计算出对应的簧丝直径、弹簧中径、有效圈数以及两端并紧磨平的支撑圈数，建模时先绘制螺旋扫掠路径，路径的螺距参数严格匹配设计计算的节距值，两端的支撑圈部分做螺距渐变过渡，模拟实际弹簧端部并紧磨平后的贴合状态，保证弹簧在受压时两端支撑面可以和安装座完全贴合，不会出现偏载歪斜的问题。从安装边界来看，

　　这类弹簧的外径尺寸需要和安装腔的内径预留0.5到1毫米的径向间隙，避免弹簧受压变形时外径胀大卡滞在安装腔内，弹簧的自由长度需要比安装腔的最大深度高出设计所需的预压量，保证安装后能提供稳定的初始预紧力，防止设备运行过程中弹簧出现窜动。实际选型应用时，要注意弹簧的工作行程不能超过其有效压缩量的80%，避免长期处于极限压缩状态导致簧丝出现塑性变形，丧失弹性性能。簧丝的端部磨平长度通常不小于四分之三圈，磨平后的端部厚度不小于簧丝直径的八分之一，这样才能保证弹簧安装后的垂直度，避免受压时出现侧向弯曲。在做装配验证时，通过三维模型可以直观检查弹簧在最大压缩状态下各圈之间是否存在并圈碰磨的问题，

　　同时可以模拟弹簧在往复运动过程中是否会和周边的结构件发生干涉，提前调整安装位置或者弹簧参数，避免后续加工装配时出现卡滞、异响或者弹簧过早断裂失效的问题。这类弹簧的结构看似简单，但参数匹配是否合理直接影响整套机构的运行稳定性，建模时严格遵循机械设计手册里的弹簧设计规范，每一项尺寸参数都对应实际加工的工艺要求，不管是用于做机构运动仿真的载荷模拟，还是用于出工程图指导实际加工，都能直接对接生产环节的需求，不需要再做额外的参数修正。
