带线式USB接口公头结构三维建模

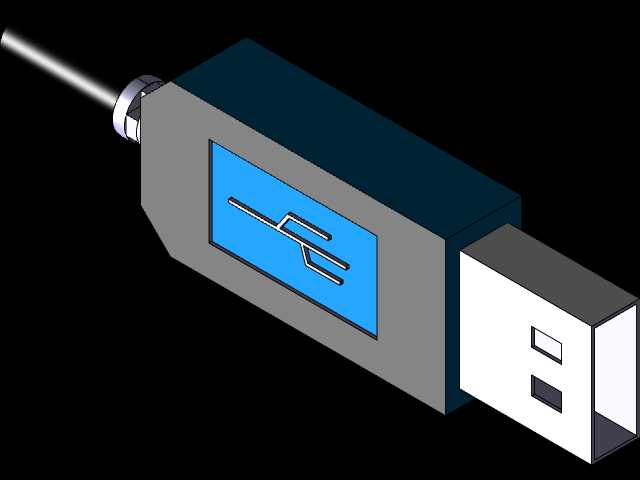

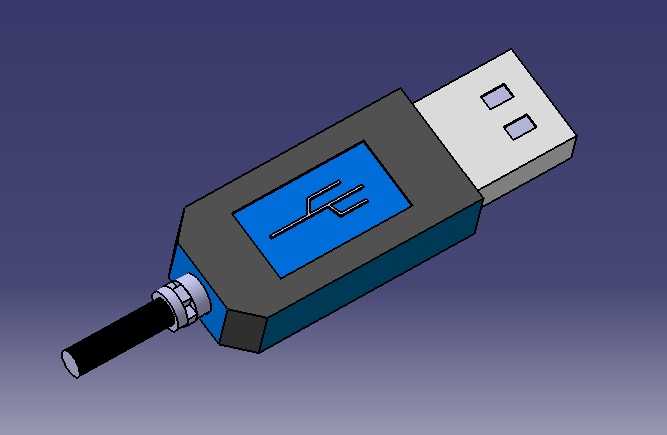

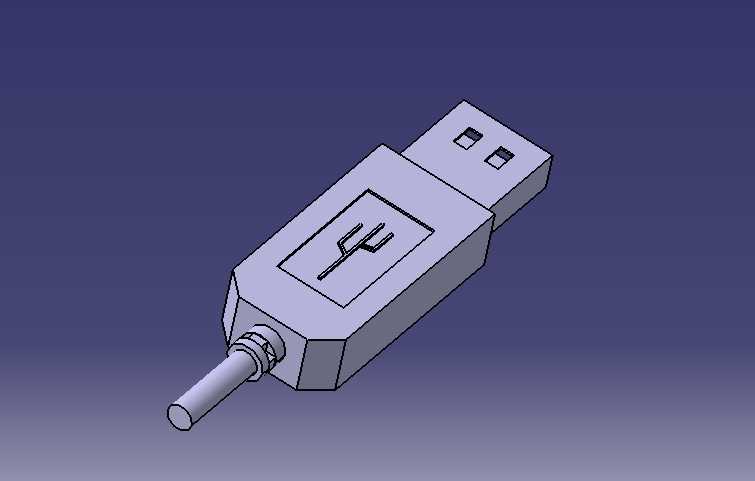

　　本次建模的带线式USB公头，是消费电子、工业控制设备领域应用极广的有线连接部件，日常接触的键鼠外设、工业数据采集终端、外置存储设备、小型检测仪器的有线数据传输与供电链路中，都能见到这类结构的身影。不同于板载直插式USB接口，这款带尾部出线的结构，核心是要兼顾接口插拔的结构强度、线缆连接处的耐弯折性能，以及量产装配的工艺可行性。从结构设计逻辑来看，金属插接舌片的尺寸严格遵循通用USB接口的规范公差，舌片上的两个定位凸点位置、插接段的长宽厚尺寸都做了精准还原，确保和母座对接时的插拔手感与接触可靠性，不会出现过松掉电、过紧磨损母座接触片的问题。接口主体的塑料外壳做了双色分区设计，蓝色标识区域对应USB3.0规格的识别特征，

　　外壳的棱角处做了小尺寸倒角处理，既避免注塑生产时的尖角应力集中，也能提升日常插拔时的握持手感。尾部的线缆连接处设计了阶梯式的应力释放结构，也就是俗称的线档，这个部位的锥度过渡、和线缆外皮的包裹长度都做了对应设计，能够在日常使用中承受多次弯折拉扯，避免线缆内部芯线在根部断裂，延长整体使用寿命。建模过程中特意还原了金属外壳的包边扣合结构，这部分是量产时金属屏蔽壳固定塑料内芯、同时实现电磁屏蔽功能的关键结构，扣合点位的尺寸、弯折角度都和实际量产零件保持一致，能够直接用于结构验证、装配干涉检查。从安装边界来看，这款接口的插接段伸出长度、主体外壳的最大外径都符合通用外设的接口开孔尺寸要求，尾部线缆的出线方向和接口插接方向保持同轴，

　　在设备外壳开孔设计时，只需要预留对应直径的过孔以及插接段的避让空间即可，不需要额外做异形开孔适配。在实际设备选型应用中，这类带线USB接口常被用于设备内置主板的外接引线，不需要在主板上额外焊接板载接口，通过引线直接和主板接线端子连接，能够灵活适配不同内部布局的设备壳体，降低整机结构的设计难度，同时金属屏蔽壳的结构能够有效降低外界电磁干扰对数据传输的影响，保障高速数据传输时的信号稳定性。
