低降雨区树木灌溉集水供水装置设计

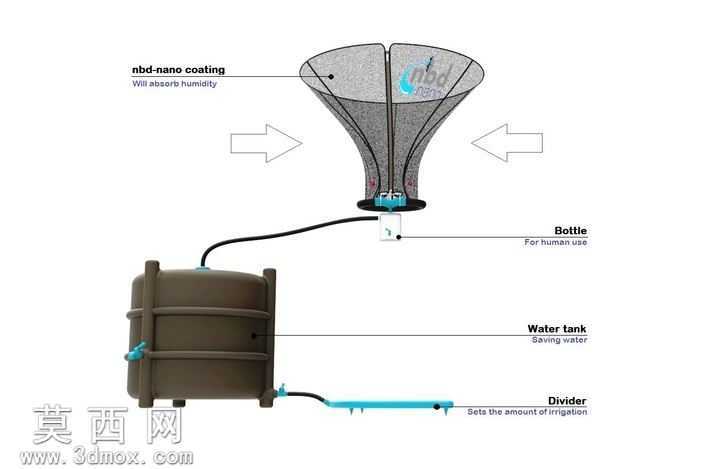

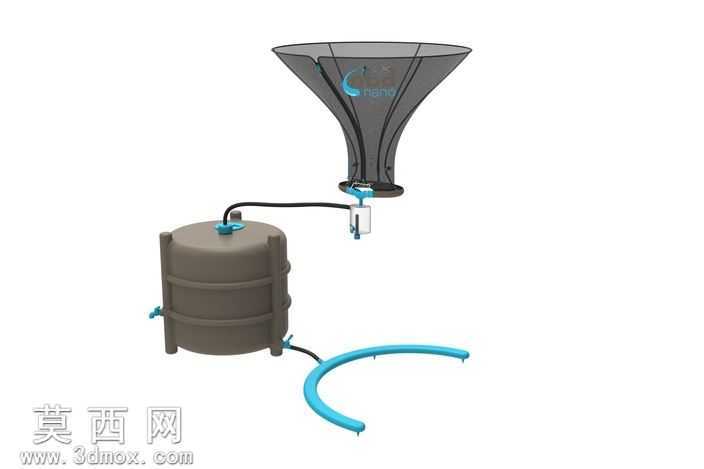

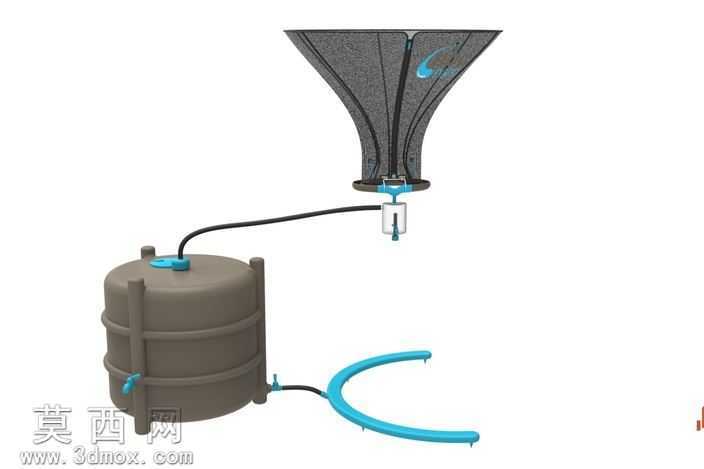

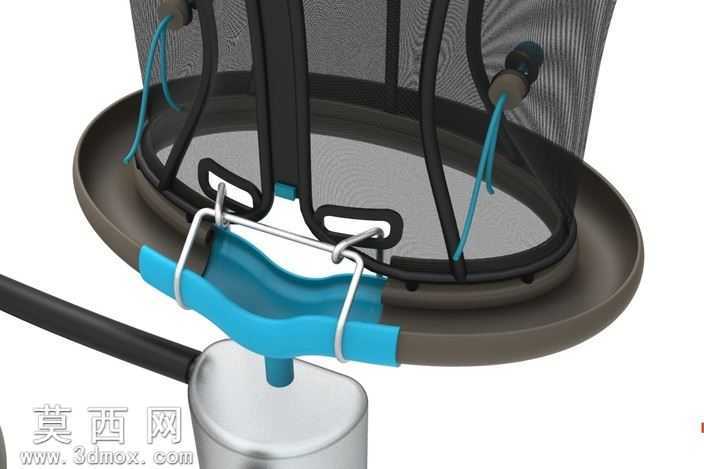

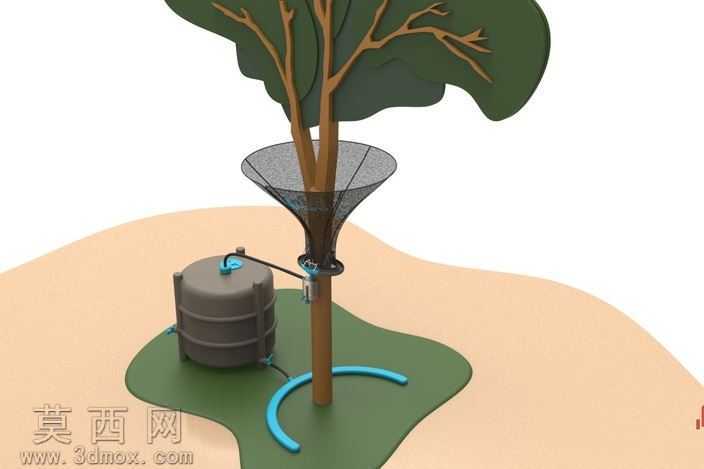

本作品为适配低降雨量区域的树木灌溉与饮用水供应集水装置，采用三维建模软件完成全参数化结构设计，整体由空气集水罩、导水管路、储水桶、输水分流器四大核心模块组成，建模过程中对各部件的装配公差、管路衔接密封性做了精细化参数校验，确保各组件装配无干涉、结构逻辑符合实际使用需求。集水罩采用上宽下窄的漏斗形曲面结构，建模时通过曲面放样、曲率连续调整优化罩体弧度，罩体内壁预设纳米吸湿涂层的材质附着层，渲染阶段对涂层做半透明哑光质感处理，还原其吸附空气中水汽的功能属性，罩体底部设置汇流接口，通过参数化建模匹配导水管的管径尺寸，保证汇流后的水体可顺畅导入管路。导水管路采用柔性管路建模方案，通过3D草图路径扫描生成管体，还原管路可灵活布设的特性，管体与集水罩、储水桶的衔接处做了快接接头结构设计，建模时细化了接头的卡扣、密封槽细节，渲染时对接头做工程塑料哑光质感、管路做黑色橡胶质感的材质区分，清晰呈现部件材质差异。储水桶采用卧式圆柱形桶体结构，桶身设置环形加强筋提升结构强度，建模时通过拉伸、阵列命令生成加强筋结构，桶体预留进水、出水两个接口，分别对接集水导水管与输水分流器，渲染阶段对桶体做深棕色硬质塑料的材质处理，搭配金属质感的出水阀门，还原储水部件的厚重耐用属性。输水分流器采用长条形布水结构，建模时细化了分流孔位的均匀排布设计，可将储水桶内的水体定量输送到树木根系区域，实现精准灌溉。整体设计围绕低降雨区的取水、储水、供水需求展开，设计思路为通过纳米吸湿涂层捕捉空气中的水汽颗粒，经汇流导入储水桶存储，再通过分流器定量供给树木灌溉，同时预留饮用水取用接口，装置可在初始加注3升水的条件下实现88升的供水能力，建模过程中对各部件的壁厚、管路通径、储水容积做了参数化核算，确保结构轻量化的同时满足供水能力要求，渲染阶段采用白底工程展示视角，搭配功能标注箭头，清晰呈现各部件的功能与水流走向，完整还原装置的工作逻辑与结构细节。
