带传动齿轮减速传动装置三维设计

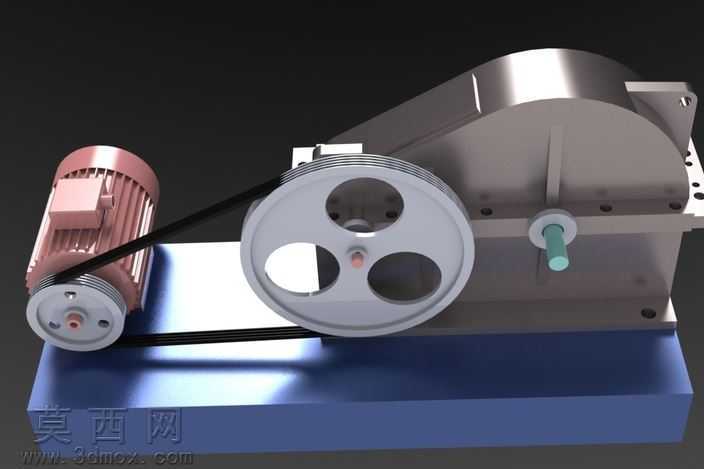

本作品为带传动与齿轮传动结合的减速传动装置三维建模成果，建模过程严格遵循机械设计规范，从核心传动部件的参数化绘制起步，先完成齿轮的齿廓渐开线精准绘制，依据传动比要求确定模数、齿数、压力角等核心参数，保证轮齿啮合的精准度，避免传动过程中出现卡滞、干涉问题。带轮部分根据V带传动的设计标准，确定带轮的槽型、基准直径、轮槽间距等参数，绘制出与传动带完美匹配的轮槽结构，保障带传动的摩擦力传递效率。装置整体结构布局经过反复调整，将驱动电机布置在装置左侧，通过V带将动力传递至中间轴的大带轮，实现第一级减速，中间轴与齿轮箱内的齿轮组连接，通过齿轮啮合实现第二级减速，最终从输出轴输出低转速大扭矩的动力，整体布局紧凑合理，充分利用安装空间，同时预留了足够的装配、维护操作空间。材质赋予阶段结合实际工业应用场景，为电机外壳赋予铸铁哑光材质，还原电机壳体的铸造质感；带轮、齿轮等传动受力部件赋予合金钢金属材质，通过调整金属粗糙度、反光度参数，呈现机加工金属件的细腻光泽；传动带赋予黑色橡胶材质，添加细微的纹理质感模拟橡胶带的表面特征；装置底座赋予深蓝色喷漆金属材质，模拟工业设备底座的漆面效果，各部件材质区分清晰，符合真实工业设备的材质搭配逻辑。渲染阶段采用专业渲染工具完成效果输出，搭建了柔和的工业展示光照环境，通过主光源、辅助光源、轮廓光的搭配，清晰呈现各部件的结构轮廓与材质细节，添加柔和的阴影效果增强装置的立体感与真实感，调整渲染参数消除画面噪点，让整体渲染效果干净清晰，能够直观展示装置的整体结构与传动逻辑。设计过程中重点验证了各部件的装配干涉情况，通过运动仿真模拟传动过程，确认带轮与传动带无打滑偏移、齿轮啮合无干涉、轴系转动顺畅，保障装置结构的合理性与可制造性，整体建模精度满足机械设计的展示与参考需求，能够清晰呈现带传动加齿轮减速的两级传动结构特点。
